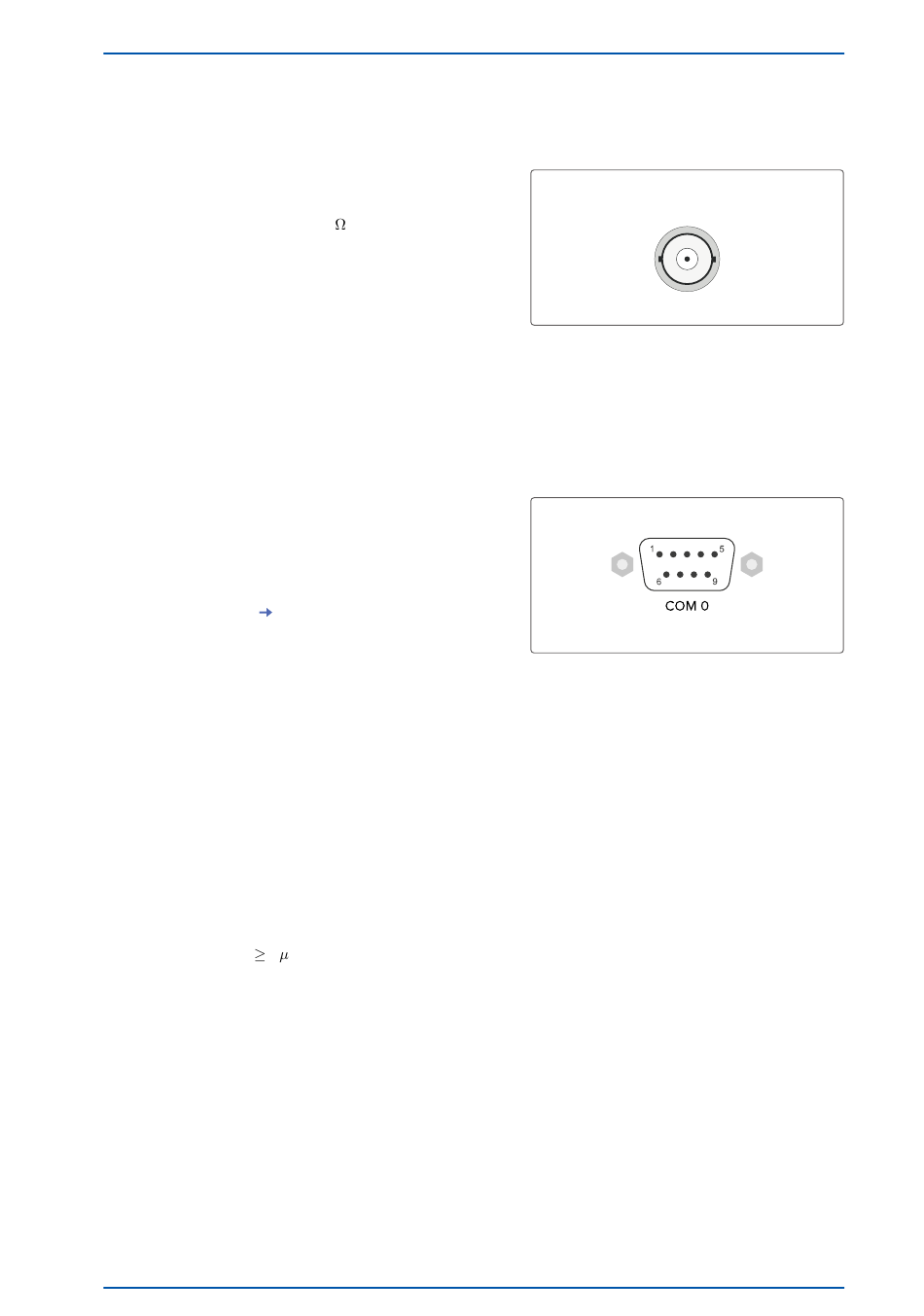

7.5 Frequenzsynthesizer Ausgang
Ausgangssignal:
Unsymmetrisches Sinussignal
Frequenzausgang:
0,1 Hz ... 10 MHz
Signalpegel
3 V
ss
Verbindungstyp:
BNC-Buchse
Kabel:
Koaxialkabel, geschirmt
7.6 RS-232 COMx Zeitstring
Datenübertragung:
seriell
Baudrate/Framing:
19200 / 8N1 (default)
Zeitstring:
Meinberg Standard (default)
(mehr Informationen über
Zeittelegramme im Kapitel
Belegung:
Pin 2:
RxD (empfangen)
Pin 3:
TxD (senden)
Pin 5:
GND (Erdung)
Verbindungstyp:
9pol. D-SUB Stecker
Kabel:
Datenkabel (geschirmt)
PC Schnittstelle: 1:1
Synchronisation mit PPS + String:
Pin 1 - PPS In
Signalpegel:
TTL
Pulslänge:
5 s (active high)
Pin 2 - String* In (RxD)
* Folgende Timestrings (Zeittelegramme) können verwendet werden:
NMEA RMC
NMEA ZDA
Meinberg Standard
Uni Erlangen
microSync
an 50
„Auswählbare
Zeittelegramme")
7 microSync RX100/AD10DC20 Anschlüsse
F. Synth Out
25
