Meinberg microSync HR102/DC Technische Referenz

Meinberg microSync HR102/DC Technische Referenz

Vorschau ausblenden Andere Handbücher für microSync HR102/DC:

Werbung

Quicklinks

Diese Anleitung herunterladen

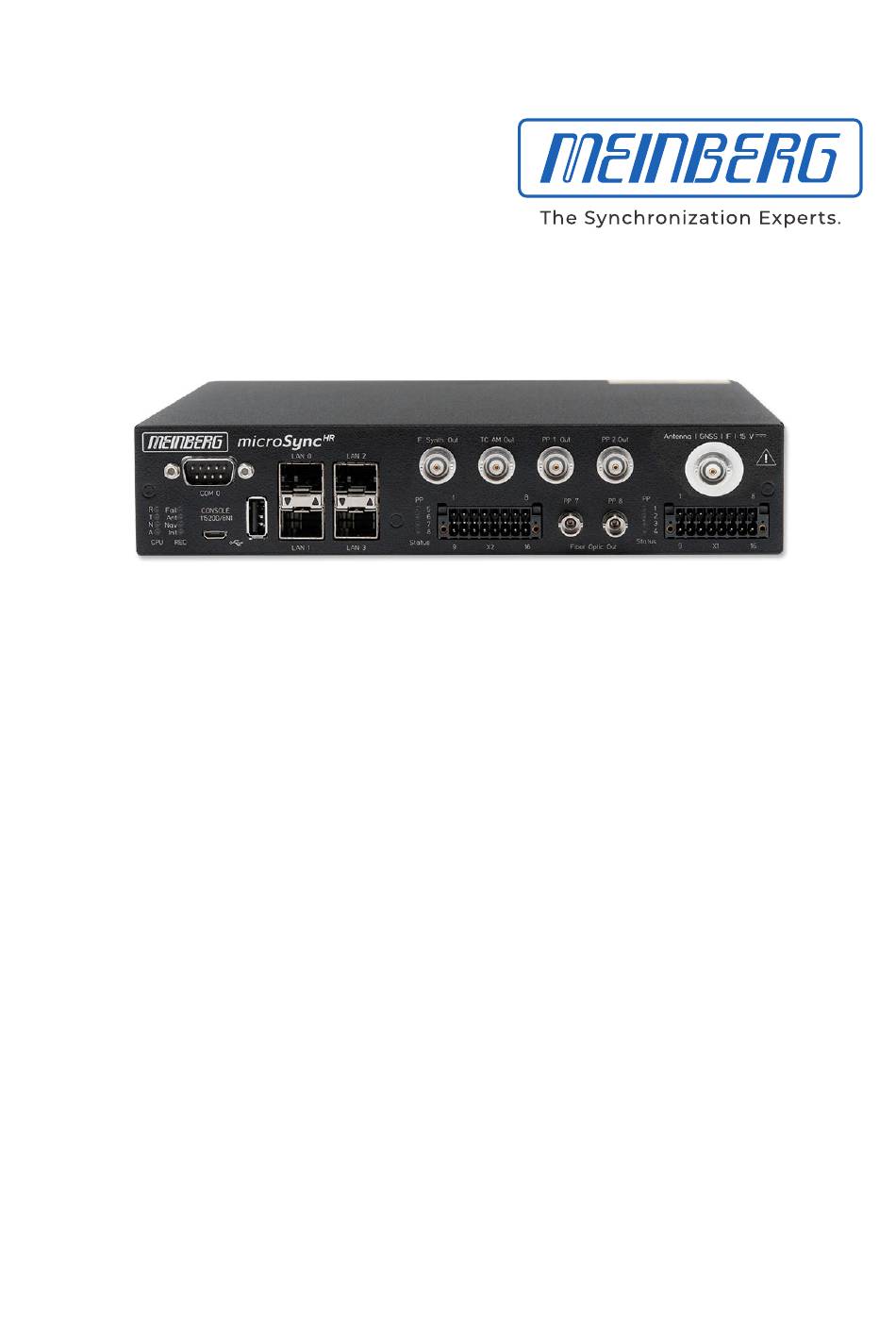

TECHNISCHE REFERENZ
microSync
HR102/DC
3. Juni 2024
Meinberg Funkuhren GmbH & Co. KG

Werbung

loading

Verwandte Anleitungen für Meinberg microSync HR102/DC

Inhaltszusammenfassung für Meinberg microSync HR102/DC

  • Seite 1 TECHNISCHE REFERENZ microSync HR102/DC 3. Juni 2024 Meinberg Funkuhren GmbH & Co. KG...
  • Seite 3 6 Allgemeines ¨ u ber microSync 7 microSync HR102/DC Anschl ¨ u sse GPS Antenne ..........
  • Seite 4 Auswählbare Zeittelegramme ........11.4.1 Meinberg Standard-Telegramm ........
  • Seite 5 1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: +49 (0) 52 81 / 93 09 - 0 Telefax: +49 (0) 52 81 / 93 09 - 230 Internet: https://www.meinberg.de E-Mail: info@meinberg.de Datum: 03.06.2024...
  • Seite 6 Die Inhalte dieses Dokumentes, soweit nicht anders angegeben, einschließlich Text und Bilder jeglicher Art sowie Übersetzungen von diesen, sind das geistige Eigentum von Meinberg Funkuhren GmbH & Co. KG (im Folgenden: „Meinberg“) und unterliegen dem deutschen Urheberrecht. Jegliche Vervielfältigung, Verbreitung, Anpassung und Verwertung ist ohne die ausdrückliche Zustimmung von Meinberg nicht gestattet.
  • Seite 7 3 Darstellungsmethoden in diesem Handbuch 3 Darstellungsmethoden in diesem Handbuch 3.1 Darstellung von kritischen Sicherheitswarnhinweisen Sicherheitsrisiken werden mit Warnhinweisen mit den folgenden Signalwörtern, Farben und Symbolen angezeigt: Vorsicht! Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd. Dieser Hinweis macht auf einen Bedienungsablauf, eine Vorgehensweise oder Ähnliches aufmerksam, deren Nichtbefolgung bzw.
  • Seite 8 3.2 Erg ¨ a nzende Symbole bei Warnhinweisen An manchen Stellen werden Warnhinweise mit einem zweiten Symbol versehen, welches die Besonderheiten einer Gefahrenquelle verdeutlicht. Das Symbol „elektrische Gefahr“ weist auf eine Stromschlag- oder Blitzschlaggefahr hin. Das Symbol „Absturzgefahr“ weist auf eine Sturzgefahr hin, die bei Höhenarbeit besteht. Das Symbol „Laserstrahlung“...
  • Seite 9 3 Darstellungsmethoden in diesem Handbuch 3.4 Allgemein verwendete Symbole In diesem Handbuch und auf dem Produkt werden auch in einem breiteren Zusammenhang folgende Symbole und Piktogramme verwendet. Das Symbol „ESD“ weist auf ein Risiko von Produktschäden durch elektrostatische Entladungen hin. Gleichstrom (Symboldefinition IEC 60417-5031) Wechselstrom (Symboldefinition IEC 60417-5032) Erdungsanschluss (Symboldefinition IEC 60417-5017)
  • Seite 10 Todesfolge. In Abhängigkeit von Ihrer Gerätekonfiguration oder den installierten Optionen sind einige Sicherheits- hinweise eventuell für Ihr Gerät nicht anwendbar. Meinberg übernimmt keine Verantwortung für Personenschäden, die durch Nichtbeachtung der Sicherheitshinweise, Warnhinweise und sicherheitskritischen Betriebsanweisungen in den Produkt- handbüchern entstehen.
  • Seite 11 Bitte bewahren Sie die gesamte Dokumentation für das Produkt (auch dieses Handbuch) in einem digitalen oder gedruckten Format sorgfältig auf, damit sie immer leicht zugänglich ist. Meinbergs Technischer Support steht ebenfalls unter techsupport@meinberg.de jederzeit zur Verfü- gung, falls Sie weitere Hilfe oder Beratung zur Sicherheit Ihres Systems benötigen.
  • Seite 12 Bohren Sie niemals Löcher in das Gehäuse zur Montage! Haben Sie Schwierigkeiten mit der Rack- montage, kontaktieren Sie den Technischen Support von Meinberg für weitere Hilfe! Prüfen Sie das Gehäuse vor der Installation. Bei der Montage darf das Gehäuse keine Beschädigungen aufweisen.
  • Seite 13 4 Wichtige Sicherheitshinweise 4.4 Schutzleiter-/ Erdungsanschluss Um einen sicheren Betrieb zu gewährleisten und um die Anforderungen der IEC 62368-1 zu erfüllen, muss das Gerät über die Schutzleiteranschlussklemme korrekt mit dem Schutzerdungsleiter verbunden werden. Ist ein externer Erdungsanschluss am Gehäuse vorgesehen, muss dieser aus Sicherheitsgründen vor dem Anschluss der Spannungsversorgung mit der Potentialausgleichsschiene (Erdungsschiene) verbunden werden.
  • Seite 14 4.5 Elektrische Sicherheit Dieses Meinberg-Produkt wird an einer gefährlichen Spannung betrieben. Die Inbetriebnahme und der Anschluss des Meinberg-Produktes darf nur von einer Fachkraft mit entsprechender Eignung durchgeführt werden, oder von einer Person, die von einer Fachkraft entsprechend unterwiesen wurde. Die Konfektionierung von speziellen Kabeln darf nur von einer Elektrofachkraft durchgeführt werden.
  • Seite 15 4 Wichtige Sicherheitshinweise 5-pol. MSTB-Stecker 3-pol. MSTB-Stecker = 100 - 200 V = 90 - 250 V Abb.: Schraubverriegelung von MSTB-Steckern am Beispiel eines LANTIME M320 Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Insbesondere bei dem Einsatz von Steck- verbindern mit Schraubverriegelung, stellen Sie sicher, dass die Sicherungsschrauben fest angezo- gen sind.
  • Seite 16 Gerät gekennzeichnet sein. 4.6 Sicherheitshinweise SFP-Module Die von Meinberg empfohlenen optischen SFP-Module sind mit einem Klasse-1-Laser ausgestattet. • Nur optische SFP-Module verwenden, die der Laser Klasse 1 des IEC Standard 60825-1 entsprechen. Optische Produkte, die diesem Standard nicht entsprechen, können Strahlungen erzeugen, die zu Augenverletzungen führen können.
  • Seite 17 Spannungen im Netzteil auftreten können. Ist ein Netzteil z. B. durch einen Defekt nicht mehr funktionsfähig, so schicken Sie es für etwaige Reparaturen an Meinberg zurück. Einige Geräteteile können während des Betriebs sehr warm werden. Berühren Sie nicht diese Ober- flächen!
  • Seite 18 5 Wichtige Produkthinweise 5.1 CE-Kennzeichnung Dieses Produkt trägt das CE-Zeichen, wie es für das Inverkehrbringen des Produktes innerhalb des EU-Binnenmarktes erforderlich ist. Die Anbringung von diesem Zeichen gilt als Erklärung, dass das Produkt alle Anforderungen der EU-Richtlinien erfüllt, die zum Herstellungszeitpunkt des Produktes wirksam und anwendbar sind.
  • Seite 19 Stick über das Webinterface), bevor Sie Wartungsarbeiten oder zugelassene Änderungen am Meinberg- System durchführen. 5.4.1 Batteriewechsel Die Referenzuhr Ihres Meinberg-Systems ist mit einer Lithiumbatterie (Typ CR2032) ausgestattet, die für die lokale Speicherung der Almanach-Daten und den weiteren Betrieb der Real-Time-Clock (RTC) in der Referen- zuhr sorgt.
  • Seite 20 Zur Entsorgung kann es an Meinberg übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. Setzen Sie sich mit Meinberg in Verbindung, wenn Sie wünschen, dass Meinberg die Entsorgung übernimmt. Ansonsten nutzen Sie bitte die Ihnen zur Verfügung stehenden länderspezifischen Rückgabe- und Sammelsysteme für eine umweltfreundliche,...
  • Seite 21 • Leistungsstarker IEEE 1588 PTP Zeitserver inkl. IEC/IEEE 61850-9-3 & IEEE C.37.238 • Leistungsstarker (S)NTP-Server • Half-Rack-Lösung für ein platzsparendes Design • Verschiedene Oszillatoroptionen für eine verbesserte Holdover-Performance • Meinberg Device Manager zur Konfiguration und Statusüberwachung • Drei Jahre Herstellergarantie • Unbegrenzter technischer Support einschließlich Firmware-Updates microSync...
  • Seite 22 7 microSync HR102/DC Anschl ¨ u sse 7.1 GPS Antenne Empfängertyp: 12-Kanal GPS-Empfänger Signalunterstützung: GPS: L1 C/A (1575,42 MHz) Mischfrequenz: 10 MHz (Referenzuhr zur Antenne) Zwischenfrequenz 35,4 MHz (Antenne zur Referenzuhr) 1) Die beiden Frequenzen werden auf dem Antennenkabel übertragen Spannungsversorgung 15 V (über Antennenkabel)
  • Seite 23 7 microSync HR102/DC Anschlüsse Warnung! Arbeiten an der Antennenanlage bei Gewitter Lebensgefahr durch elektrischen Schlag! • Führen Sie keine Arbeiten an der Antennenanlage oder der Antennenleitung durch, wenn die Gefahr eines Blitzeinschlages besteht. • Führen Sie keine Arbeiten an der Antennenanlage durch, wenn der Sicherheitsabstand zu Freileitungen und Schaltwerken unterschritten wird.
  • Seite 24 7.3 Time Code AM (moduliert) Ausgang Ausgangssignal: Unsymmetrisches Sinussignal Signalpegel: / 1 V (MARK/SPACE) an 50 Ohm Trägerfrequenz: 1 kHz (IRIG-B) Verbindungstyp: BNC-Buchse Kabel: Koaxial, geschirmt (detaillierte Informationen über Zeitcodes im Kapitel Beschreibung der Zeitcode-Formate) 7.4 Frequenzsynthesizer Ausgang Ausgangssignal: Unsymmetrisches Sinussignal Frequenzausgang: 0,1 Hz - 10 MHz F.
  • Seite 25 7 microSync HR102/DC Anschlüsse 7.5 RS-232 COMx Zeitstring Datenübertragung: seriell Baudrate/Framing: 19200 / 8N1 (default) Zeitstring: Meinberg Standard (default) (mehr Informationen über Zeittelegramme im Kapitel Auswählbare Zeittelegramme) Belegung: Pin 2: RxD (empfangen) Pin 3: TxD (senden) Pin 5: GND (Erdung) Verbindungstyp: 9pol.
  • Seite 26 7.6 Statusanzeige - CPU und Empf ¨ a nger CPU: —————————————————————————– R (Receiver) grün: Die Referenzuhr (z.B. eingebaute GNS-UC) liefert eine gültige Zeit. rot: die Referenzuhr liefert keine gültige Zeit T (Time Service) grün: NTP ist synchron zur Referenzuhr z.B. eingebaute GNS-UC. rot: NTP ist nicht synchron oder auf die „local clock“...
  • Seite 27 7 microSync HR102/DC Anschlüsse 7.7 USB Interface Signal Signal-Typ Anschluss —————————————————————————– USB Terminal USB-an- Micro-USB Typ B Serielle Console USB Host USB-Anschluss USB Typ A Management-CPU 7.8 LAN - Netzwerkschnittstellen Gigabit Ethernet (GbE), 100/1000 MBit - SFP LAN 0, 1:...
  • Seite 28 Verfügbare SFP-Module Empfohlene und getestete Transceiver von anderen Herstellern Modus Hersteller/Typ Entfernung —————————————————————————————————————————————- MULTI MODE: AVAGO AFBR-5710PZ 550 m FINISAR FTLF8524P3BNL 500 m CISCO GLC-SX-MMD 220 m SINGLE MODE: AVAGO AFCT-5710PZ 10 km FINISAR FTLF1318P3BTL 10 km SMARTOPTICS SO-SFP-L120D-C63 80 km BLUE OPTICS BO35J13610D 10 km (SFP+ 10.000 Mbit/s für PSX210) RJ-45:...
  • Seite 29 7 microSync HR102/DC Anschlüsse 7.9 DMC X2 - Terminal-Anschluss Hinweis: Der geräteseitige Stecker und die Anschlussbuchse des X2-Terminals sind mit Kodierstiften versehen um Verwechslungen mit dem X1 Anschluss-Terminal zu vermeiden. Pin 1 PP 5+ Programm. Puls (Optokoppler) Pin 2 PP 5 Programm.
  • Seite 30 7.10 Fiber Optik - Programmierbarer Pulsausgang Ausgangssignal: Programmierbare Signale, Fiber Optik Ausgangstyp: Fiberoptisch (FO) Wellenlänge: 850 nm (Multimode) Ausgangsleistung typ. 15 W Verbindungstyp: ST-Anschluss Fasertyp: GI 50/125 m oder 62,5/125 m Gradientenfaser Pulsausgänge: Idle Timer Single Shot Cyclic Pulse Pulse Per Second Pulse Per Minute Pulse Per Hour DCF77 Marks...
  • Seite 31 7 microSync HR102/DC Anschlüsse 7.11 DMC X1 - Terminal-Anschluss / DC-Spannungsversorgung Hinweis: Der geräteseitige Stecker und die Anschlussbuchse des X1-Terminals sind mit Kodierstiften versehen um Verwechslungen mit dem X2 Anschluss-Terminal zu vermeiden. Verbindungstyp: DMC Connector Spannungsversorgung: Pin 1: -DC In...
  • Seite 32 Schema Anschlussbelegung programmierbare Impulse Standard (Opto Coupler) Vier programmierbare Ausgänge (PP 1 - PP 4) galvanische Trennung mittels Optokoppler PP 1 + Channel 1 PP 1 = 55 V CEmax PP 2 + = 50 mA Channel 2 Cmax = 150 mW PP 2 PP 3 + Channel 3...
  • Seite 33 8.1 GNS-UC Satellitenempf ¨ a nger Ihr System ist ausgestattet mit der GNS-UC, einer 72-Kanal-Satellitenfunkuhr, welche eine hochgenaue Zeit- und Frequenzreferenz für Ihr Meinberg System darstellt. Ein spezielles Empfängerkonzept, das GPS und Galileo-Signale mit einer Meinberg Antennen-/Konvertereinheit erfassen kann, ermöglicht die Auswahl ein- er Zeitquelle oder die Kombination aus GPS und Galileo.
  • Seite 34 Satellitensysteme Dieses System wurde vom Verteidigungsministerium der USA (US Department Of Defense) installiert und arbeitet mit zwei Genauigkeitsklassen: den Standard Positioning Services (SPS) und den Precise Positioning Services (PPS). Die Struktur der gesendeten Daten des SPS ist veröffentlicht und der Empfang zur allgemeinen Nutzung freigegeben worden, während die Zeit- und Navigationsdaten des noch genaueren PPS verschlüsselt gesendet werden und daher nur bestimmten (meist militärischen) Anwendern zugänglich sind.
  • Seite 35 Die folgenden Kapitel befassen sich mit der Auswahl eines geeigneten Antennenstandorts, der Montage der Antenne sowie der Errichtung eines wirksamen Überspannungsschutzes für die Antenneninstallation. 9.1 Auswahl des Antennenstandortes Grundsätzlich gibt es zwei Möglichkeiten eine kompatible Meinberg GPS-Antenne (z. B. GPSANTv2) mit den im Lieferumfang enthaltenen Zubehör zu installieren: 1. Mastmontage 2.
  • Seite 36 • Freie Sicht zwischen dem 55. südlichen und 55. nördlichen Breitenkreis (Satellitenlaufbahnen). Hinweis: Wenn diese Kriterien nicht eingehalten werden und freie Sichtfelder eingeschränkt sind, kann es zu Komplikationen bei der Synchronisation Ihres Meinberg-Zeitservers kommen, da vier Satelliten gefun- den werden müssen, um eine exakte Position zu berechnen. Datum: 3. Juni 2024...
  • Seite 37 • Führen Sie keine Arbeiten an der Antennenanlage durch, wenn der Sicherheitsabstand zu Freileitungen und Schaltwerken unterschritten wird. Montieren Sie die Meinberg GPSANTv2- oder die GNSS Multi-Band-Antenne (wie auf Abb. 3 gezeigt) in min. 50 cm Distanz zu anderen Antennen, an einem stehenden Mastrohr mit bis zu 60 mm Außendurchmesser oder direkt an einer Wand mit dem im Lieferumfang enthaltenen Montagekit.
  • Seite 38 Abb. 3: Mastmontage einer Meinberg GPS- oder GNSS Multi-Band-Antenne Die Abbildung 3 zeigt exemplarisch die Mastmontage einer Meinberg Antenne. Bei einer Montage direkt an einer Wand sind die vier mitgelieferten Wanddübel und M6x45-Schrauben zu verwenden und durch die vorge- sehenen Langlöcher an den Mastschellenhälften (Abb.
  • Seite 39 9.3 Antennenkabel Auswahl des richtigen Kabels Meinberg bietet zusammen mit den Antennen passende Kabeltypen an, welche je nach Distanz von Antenne zur Meinberg-Referenzuhr bestellt werden können. Ermitteln Sie diese für Ihre Antenneninstallation zu über- windende Strecke vor Bestellung und wählen entsprechend den Kabeltyp aus.
  • Seite 40 Verlegung des Antennenkabels Beachten Sie bei Verlegung des Antennenkabels, dass die angegebene max. Leitungslänge nicht überschritten wird: Diese Länge ist vom verwendeten Kabeltyp und dessen Dämpfungsfaktor abhängig. Bei Überschreitung kann eine einwandfreie Übertragung der zu übermittelnden Daten und damit eine korrekte Synchronisierung der Referenzuhr nicht gewährleistet werden.
  • Seite 41 9 Installation einer GPS-Antenne Bei der Ausbreitung des Signals von der Antenne zum Empfänger (Referenztakt) kann es zu einer gewissen Verzögerung kommen. Diese Verzögerung kann im meinbergOS-Webinterface kompensiert werden. Loggen Sie sich dazu im Webinterface Ihres microSync-Systems ein und gehen Sie dann wie folgt vor: Öffnen Sie das Menü...
  • Seite 42 So erzeugt ein indirekter Blitzeinschlag in der Nähe der Antenne oder des Koaxialkabels hohe Span- nungsspitzen, welche in das Kabel induzieren können. Von hier aus gelangt die Überspannung in die Antenne und in das Gebäudeinnere, wodurch sowohl Ihre Antenne, als auch Ihr Meinberg-System beschädigt oder zer- stört werden können.
  • Seite 43 9 Installation einer GPS-Antenne Potentialausgleich Als Potentialausgleich wird das Verbinden von metallischen, elektrisch leitfähigen Teilen der Antennenanlage bezeichnet, um so für Personen und angeschlossene Geräte gefährliche Spannungsunterschiede zu verhindern. Hierfür sollten folgende Teile in den Potentialausgleich einbezogen und verbunden werden: •...
  • Seite 44 Die folgenden Illustrationen zeigen eine nach den oben genannten Kriterien installierte Meinberg GPS-Antenne an einem Mast (z. B. Funkmast) sowie auf einem Hausdach. Antenneninstallation ohne isolierte Fangeinrichtung α Abb. 5: Mastmontage Antennenmast Meinberg GPS-Antenne Antennenkabel Potentialausgleichsschiene Potentialausgleichsleitung Fundamenterder Schutzwinkel Datum: 3. Juni 2024...
  • Seite 45 9 Installation einer GPS-Antenne Antenneninstallation mit isolierter Fangeinrichtung α Abb. 6: Dachmontage Meinberg GPS-Antenne Fangstange Fangleitung Antennenkabel Potentialausgleichsleitung Potentialausgleichsschiene Fundamenterder Schutzwinkel microSync Datum: 3. Juni 2024...
  • Seite 46 Optionaler Überspannungsschutz MBG-S-PRO Hinweis: Der Überspannungsschutz sowie das passende Koaxialkabel ist nicht im Standard-Lieferumfang einer Meinberg GPS-Antenne enthalten, ist jedoch optional bestellbar. Aufbau Der MBG S-PRO ist ein Überspannungsschutz (Phoenix CN-UB-280DC-BB) für koaxiale Leitungen. Er wird in die Antennenzuleitung eingebaut und besteht aus einem auswechselbaren Gasableiter, welcher nach dem Zünden die Energie vom Außenleiter des Kabels zum Erdungspotential ableitet.
  • Seite 47 Meinberg-System verbunden ist, damit keine zerstörenden Potentialun- terschiede entstehen können. Schließen Sie das von der Antenne kommende Kabel an die eine Buchse des Überspannungsschutzes an und an die andere Buchse das Koaxialkabel, welches vom Überspannungsschutz zur nachgeschalteten Meinberg Referenzuhr führt. Vorsicht! Wenn keine weiteren Geräte (z.
  • Seite 48 • Eine Konfiguration über eine serielle Verbindung, siehe Kapitel 10.1.1. • Eine Konfiguration über das Webinterface, siehe Kapitel 10.1.2. • Eine Konfiguration über den Meinberg Device Manager, siehe Kapitel 10.1.3. 10.1.1 Netzwerkkonfiguration ¨ u ber serielle Verbindung Die initiale Netzwerkkonfiguration des microSync kann auch über die serielle USB-Schnittstelle durchgeführt werden.
  • Seite 49 Netzmaske (z.B.: 255.255.255.0) und danach die Eingabe mit ‘y‘ bestätigen. Die initiale Netzwerkkonfiguration ist jetzt abgeschlossen und Sie können den Setup-Wizard beenden. Alle weit- eren Konfigurationen können über das Webinterface oder mit Hilfe des Meinberg Device Managers vorgenommen werden. Hinweis: Wurde die Konfiguration des microSync über das Webinterface bzw.
  • Seite 50 10.1.2 Netzwerkkonfiguration ¨ u ber Webinterface Die Netzwerkkonfiguration des microSync kann über das Webinterface vorgenommen werden. Im Ausliefe- rungszustand hat der microSync folgende Netzwerkeinstellungen: Netzwerkport LAN 0 192.168.19.79 IPv4-Adresse: 255.255.255.0 Netzmaske: Gateway: Undefiniert DHCP: Deaktiviert Der PC, von dem das Webinterface im Browser aufgerufen wird, muss eine Netzwerkverbindung mit dieser Adresse im entsprechenden Subnetz herstellen können.
  • Seite 51 10 Inbetriebnahme Sobald das Dashboard erscheint, rufen Sie den Bereich „Configuration“ in der Kopfzeile auf, dann wählen Sie den Abschnitt „Network“. Stellen Sie insbesondere sicher, dass Sie die Netzwerkeinstellungen für die vorgesehene Management-Schnittstelle („Reiter Interfaces“) entsprechend einstellen, damit diese im Subnetz erreichbar ist.
  • Seite 52 Windows 7 und allen neueren Versionen verwendet werden. Unterstützte Linux-Distributionen sind Ubuntu, Mint Linux, Debian, SUSE Linux, CentOS und andere. Die Software muss nicht auf dem PC installiert oder kopiert werden. Der Meinberg Device Manager kann direkt von einem USB-Speichermedium gestartet werden. Vorausgesetzt wird eine Verbindung des Computers mit dem Netzwerk in dem sich das microSync-System befindet.
  • Seite 53 DHCP: Deaktiviert Der PC, auf dem Meinberg Device Manager benutzt wird, muss eine Netzwerkverbindung mit dieser Adresse in diesem Subnetz herstellen können. Ist aufgrund der Netzwerkeinstellungen des PCs und Topologie sowie Adressierung des Netzwerks eine Verbindung mit dem microSync nicht herzustellen, müssen die Einstellungen (vorübergehend) angepasst und eventuell eine andere physische Verbindung hergestellt werden (z.B.
  • Seite 54 Wurde das angeschlossene microSync nicht durch die automatische Suche gefunden, kann durch die Schaltfläche Add Device manuell eine Verbindung hergestellt werden. Manuelle Einrichtung Wählen Sie den Verbindungstyp microSyncHR, microSyncRX (Network). Geben Sie dann die IPv4-Adresse des microSync ein (192.168.19.79). Geben Sie „admin“ für Benutzer und „timeserver“...
  • Seite 55 Nachdem Sie die IP-Adresse Ihres meinbergOS-Geräts in der Adressleiste Ihres Browsers eingegeben haben, wird die Login-Seite angezeigt (Bild 10.1). Die Default-Einstellungen lauten: admin Username: timeserver Password: Alle weiteren Informationen über das meinbergOS-Webinterface finden Sie im Kapitel „Das meinbergOS- Webinterface“ im microSync-Installationshandbuch: https://www.meinberg.de/download/docs/manuals/german/microsync.pdf microSync Datum: 3. Juni 2024...
  • Seite 56 Wenn Sie kein Setup auf Ihrem Rechner durchführen wollen, dann können Sie die „portable Version“ der Mein- berg Device Manager Software direkt auf einem USB-Speichermedium starten. Die Meinberg Device Manager Software ist frei verfügbar und wird zum Download auf unserer Webseite zur Verfügung gestellt: https://www.meinberg.de/german/sw/mbg-devman.htm...
  • Seite 57 System gemerkt hat. Bei einem Neustart des Pro- gramms sind die Felder Benutzer und Passwort bereits eingetragen. Silent Login Aktivieren Sie diese Checkbox, damit der Meinberg Device-Manager nicht bei jeder Anmeldung nach User- name und Passwort fragt. Custom Alias Vergeben Sie einen benutzerdefinierten Alias, um einzelne Systeme/Module im Device Manager besser identifizieren zu können.
  • Seite 58 11 Technischer Anhang 11.1 Technische Daten microSync Geh ¨ a use Gehäusetyp: 9,5"(Half-Rack), 1HE Gehäusematerial: Stahlblech ——————————————————————————- Temperaturbereich Umgebungs- temperatur: 0 bis 50 C Lagertemperatur -20 bis 70 C ——————————————————————————- Relative Luftfeuchtigkeit Betrieb: 5 bis 95 % (nicht kondensierend) bei 40 C ——————————————————————————- Betriebshöhe Betrieb:...
  • Seite 59 11 Technischer Anhang Gehäuseabmessungen: 482.6 mm [ 19 inch ] 465.1 mm [ 18.31 inch ] 43.7 mm 31.8 mm [ 1.72 inch ] [ 1.25 inch ] 223 mm [ 19 inch ] 251 mm [ 9.88 inch ] 236 mm [ 9.29 inch ] microSync...
  • Seite 60 Die Bezeichnung eines IRIG-Formats besteht aus einem Buchstaben und 3 darauf folgenden Ziffern. Jeder Buch- stabe sowie die Ziffer an jeder Stelle legt eine Eigenschaft des entsprechenden IRIG-Codes fest. Abhängig von Ihrem Meinberg-Produkt werden mehr oder weniger Timecode-Formate unterstützt. A002: 1000 pps, DCLS-Signal, pulsbreitenmoduliert, kein Träger...
  • Seite 61 11 Technischer Anhang Abkürzungen: BCD = Binary-Coded Decimal, SBS = Straight Binary Seconds Neben den IRIG-Standards existieren auch Spezifikationen durch andere Gremien, die spezielle Erweiterungen definieren. AFNOR: Code lt. NF S87-500, 100 pps, AM-Sinussignal, 1-kHz-Träger, Jahresuhrzeit in BCD-Code, vollständiges Datum, Tagessekunden in SBS-Code, Ausgangspegel vom Standard vorgegeben.
  • Seite 62 11.3 Beschreibung der Programmierbaren Impulsausg ¨ a nge In microSync-Systemen stehen Ihnen die folgenden Modis für die programmierbaren Impulsausgänge zur Ver- fügung: Idle Über den Modus ‘IDLE‘ können die programmierbaren Impulsausgänge einzeln deaktiviert werden. Timer Im Timer Modus simuliert der Ausgang eine Schaltuhr mit Tagesprogramm. Auf jedem Ausgang der Funkuhr sind je drei Ein- und drei Ausschaltzeiten am Tag programmierbar.
  • Seite 63 Ausgang wird immer dann aktiviert, wenn die Position berechnet werden kann UND die interne Zeitbasis synchronisiert wurde. DCLS Time Code DC-Level-Shift Timecode. Die Auswahl des Timecodes wird im Meinberg Device Manager Menü „Outputs Set- tings“ vorgenommen. 1 MHz Frequency, 5 MHz Frequency, 10 MHz Frequency Feste Frequenzeinstellung des programmierbaren Impulsausgangs von 10 MHz mit fester Phasenbeziehung zum PPS, das heißt, die fallende Flanke vom 10 MHz Signal ist gekoppelt an die steigende Flanke vom PPS.
  • Seite 64 11.4 Ausw ¨ a hlbare Zeittelegramme 11.4.1 Meinberg Standard-Telegramm Das Meinberg Standard Telegramm besteht aus einer Folge von 32 ASCII-Zeichen, eingeleitet durch das Ze- ichen <STX> (Start-of-Text) und abgeschlossen durch das Zeichen <ETX> (End-of-Text). Das Format ist: <STX>D:tt.mm.jj;T:w;U:hh.mm.ss;uvxy<ETX> Die kursiv gedruckten Buchstaben werden durch Ziffern ersetzt, die restlichen Zeichen sind Bestandteil des Zeittelegramms.
  • Seite 65 11 Technischer Anhang 11.4.2 Meinberg GPS-Zeittelegramm Das Meinberg GPS Zeittelegramm besteht aus einer Folge von 36 ASCII-Zeichen, eingeleitet durch das Zeichen <STX> (Start-of-Text) und abgeschlossen durch das Zeichen <ETX> (End-of-Text). Es enthält im Gegensatz zum Meinberg Standard Telegramm keine lokale Zeitzone oder UTC sondern die GPS-Zeit ohne Umrechnung auf UTC.
  • Seite 66 11.4.3 Meinberg Capture-Telegramm Das Meinberg Capture-Telegramm besteht aus einer Folge von 31 ASCII-Zeichen und wird durch eine <CR>/<LF>- Sequenz (Carriage-Return/Line-Feed) abgeschlossen. Das Format ist: CHx<SP>tt.mm.jj_hh:mm:ss.fffffff<CR><LF> Die kursiv gedruckten Buchstaben werden durch Ziffern ersetzt, die restlichen Zeichen sind Bestandteil des Zeittelegramms. Die einzelnen Zeichengruppen haben folgende Bedeutung:...
  • Seite 67 11 Technischer Anhang 11.4.4 Format des SPA Zeittelegramms Das SPA-Zeittelegramm besteht aus einer Folge von 32 ASCII-Zeichen, eingeleitet durch die Zeichenfolge „>900WD:“ und abgeschlossen durch das Zeichen <CR> (Carriage Return). Das Format ist: >900WD:jj-mm-tt_hh.mm;ss.fff:cc<CR> Die kursiv gedruckten Buchstaben werden durch Ziffern ersetzt, die restlichen Zeichen sind Bestandteil des Zeittelegramms.
  • Seite 68 11.4.5 SAT-Telegramm Das SAT-Telegramm besteht aus einer Folge von 29 ASCII-Zeichen, eingeleitet durch das Zeichen <STX> (Start-of-Text) und abgeschlossen durch das Zeichen <ETX> (End-of-Text). Das Format ist: <STX>tt.mm.jj/w/hh:mm:ssxxxxuv<CR><LF><ETX> Die kursiv gedruckten Buchstaben werden durch Ziffern ersetzt, die restlichen Zeichen sind Bestandteil des Zeittelegramms.
  • Seite 69 11 Technischer Anhang 11.4.6 Uni Erlangen-Telegramm (NTP) Das Zeittelegramm Uni Erlangen (NTP) einer GPS-Funkuhr besteht aus einer Folge von 66 ASCII-Zeichen, eingeleitet durch das Zeichen <STX> (Start-of-Text) und abgeschlossen durch das Zeichen <ETX> (End-of- Text). Das Format ist: <STX>tt.mm.jj; w; hh:mm:ss; voo:oo; acdfg i;bbb.bbbbn lll.lllle hhhhm<ETX> Die kursiv gedruckten Zeichen werden durch Ziffern oder Buchstaben ersetzt, die restlichen Zeichen sind Bestandteil des Zeittelegramms.
  • Seite 70 Geographische Länge der Empfängerposition in Grad lll.llll führende Stellen werden mit Leerzeichen (20h) aufgefüllt Geographische Längenhemisphäre, mögliche Zeichen sind: ‘E’ östlich des Greenwich-Meridians ‘W’ westlich des Greenwich-Meridians Höhe der Empfängerposition über WGS84 Ellipsoid in Metern hhhh führende Stellen werden mit Leerzeichen (20h) aufgefüllt End-of-Text, ASCII-Code 03h <ETX>...
  • Seite 71 östlich des Greenwich-Meridians „W“ westlich des Greenwich-Meridians Geschwindigkeit in Knoten und die Richtung in Grad 0.0,0.0 Bei einer Meinberg GPS-Uhr sind diese Werte immer 0.0, bei einer GNS-Uhr werden die Werte bei mobilen Anwendungen berechnet das Datum: ttmmjj Monatstag (01..31) Monat (01..12)
  • Seite 72 11.4.8 NMEA-0183-Telegramm (GGA) Das NMEA-0183-GGA-Telegramm besteht aus einer Zeichenfolge, die durch die Zeichen „$GPGGA“ eingeleitet und durch die Zeichen <CR> (Carriage-Return) und <LF> (Line-Feed) abgeschlossen wird. Das Format ist: $GPGGA,hhmmss.ff,bbbb.bbbbb,n,lllll.ll,e,A,vv,hhh.h,aaa.a,M, ggg.g,M,,0 * cs<CR><LF> Die kursiv gedruckten Zeichen werden durch Ziffern oder Buchstaben ersetzt, die restlichen Zeichen sind Bestandteil des Zeittelegramms.
  • Seite 73 11 Technischer Anhang 11.4.9 NMEA-0183-Telegramm (ZDA) Das NMEA-0183-ZDA-Telegramm besteht aus einer Folge von 38 ASCII-Zeichen, eingeleitet durch die Zeichen- folge „$GPZDA“ und abgeschlossen durch die Zeichenfolge <CR> (Carriage-Return) und <LF> (Line-Feed). Das Format ist: $GPZDA,hhmmss.ss,tt,mm,jjjj,HH,II * cs<CR><LF> ZDA - Zeit und Datum: UTC, Tag, Monat, Jahr und lokale Zeitzone Die kursiv gedruckten Zeichen werden durch Ziffern oder Buchstaben ersetzt, die restlichen Zeichen sind Bestandteil des Zeittelegramms.
  • Seite 74 11.4.10 Computime-Zeittelegramm Das Computime-Zeittelegramm besteht aus einer Folge von 24 ASCII-Zeichen, eingeleitet durch das Zeichen T und abgeschlossen durch das Zeichen <LF> (Line-Feed, ASCII-Code 0Ah). Das Format ist: T:jj:mm:tt:ww:hh:mm:ss<CR><LF> Die kursiv gedruckten Buchstaben werden durch Ziffern ersetzt, die restlichen Zeichen sind Bestandteil des Zeittelegramms.
  • Seite 75 11 Technischer Anhang 11.4.11 RACAL-Zeittelegramm Das RACAL-Zeittelegramm besteht aus einer Folge von 16 ASCII-Zeichen, eingeleitet durch das Zeichen X und abgeschlossen durch das Zeichen <CR> (Carriage-Return, ASCII-Code 0Dh). Das Format ist: XGUjjmmtthhmmss<CR> Die kursiv gedruckten Buchstaben werden durch Ziffern ersetzt, die restlichen Zeichen sind Bestandteil des Zeittelegramms.
  • Seite 76 11.4.12 SYSPLEX-1-Zeittelegramm Das SYSPLEX-1-Zeittelegramm besteht aus einer Folge von 16 ASCII-Zeichen, eingeleitet durch das ASCII- Kontrollzeichen <SOH> (Start-of-Header) und abgeschlossen durch das Zeichen <LF> (Line-Feed, ASCII-Code 0Ah). Achtung! Damit das Zeittelegramm über ein ausgewähltes Terminalprogramm korrekt ausgegeben und angezeigt werden kann, muss ein „C“ (einmalig, ohne Anführungszeichen) eingegeben werden. Das Format ist: <SOH>ttt:hh:mm:ssq<CR><LF>...
  • Seite 77 11 Technischer Anhang 11.4.13 ION-Zeittelegramm Das ION-Zeittelegramm besteht aus einer Folge von 16 ASCII-Zeichen, eingeleitet durch das ASCII-Kontrollzeichen <SOH> (Start-of-Header, ASCII-Code 01h) und abgeschlossen durch das Zeichen <LF> (Line-Feed, ASCII-Code 0Ah). Das Format ist: <SOH>ttt:hh:mm:ssq<CR><LF> Die kursiv gedruckten Buchstaben werden durch Ziffern ersetzt, die restlichen Zeichen sind Bestandteil des Zeittelegramms.
  • Seite 78 11.4.14 ION-Blanked-Zeittelegramm Das ION-Blanked-Zeittelegramm besteht aus einer Folge von 16 ASCII-Zeichen, eingeleitet durch das ASCII- Kontrollzeichen <SOH> (Start-of-Header, ASCII-Code 01h) und abgeschlossen durch das Zeichen <LF> (Line- Feed, ASCII-Code 0Ah). Das Format ist: <SOH>ttt:hh:mm:ssq<CR><LF> Achtung! Das Blanking Intervall hat eine Länge von 2 Minuten 30 Sekunden und wird alle 5 Minuten eingefügt. Die kursiv gedruckten Buchstaben werden durch Ziffern ersetzt, die restlichen Zeichen sind Bestandteil des Zeittelegramms.
  • Seite 79 11 Technischer Anhang 11.4.15 IRIG-J-Zeittelegramm Der IRIG-J-Zeitcode besteht aus einer Folge von ASCII-Zeichen, welche im Format 701 gesendet wird, d. h. • 1 Startbit • 7 Datenbit • 1 Paritätsbit (ungerade) • 1 Stopbit Die Sekundenwechsel wird im Telegramm durch die Vorderflanke des Startbits gekennzeichnet. Das Telegramm umfasst 15 Zeichen und wird sekündlich mit einer Baudrate von 300 oder größer gesendet.
  • Seite 80 11.4.16 6021-Telegramm Das 6021-Telegramm besteht aus einer Folge von 18 ASCII-Zeichen, eingeleitet durch das Zeichen <STX> (Start-of-Text, ASCII-Code 02h) und abgeschlossen durch die Zeichenfolge <LF> (Line-Feed, ASCII-Code 0Ah), <CR> (Carriage-Return, ASCII-Code 0Dh), <ETX> (End-of-Text, ASCII-Code 03h). Es ist mit dem Freelance-Telegramm weitgehend identisch (siehe Kapitel 11.4.17), hat aber eine andere Ter- minierungsfolge.
  • Seite 81 11 Technischer Anhang Line-Feed (ASCII-Code 0Ah) <LF> Carriage-Return (ASCII-Code 0Dh) <CR> End-of-Text (ASCII-Code 03h) <ETX> * Bei ASCII-Nibbles stellt das eigentliche ASCII-Zeichen (0 ... 9, A ... F, ASCII-Codes 0x30h ... 0x39h bzw. 0x41h ... 0x46h) direkt das hexadezimale Äquivalent einer 4-Bit-Binärfolge dar.
  • Seite 82 11.4.17 Freelance-Telegramm Das Freelance-Telegramm besteht aus einer Folge von 18 ASCII-Zeichen, eingeleitet durch das Zeichen <STX> (Start-of-Text, ASCII-Code 02h) und abgeschlossen durch die Zeichenfolge <CR> (Carriage-Return, ASCII-Code 0Dh), <LF> (Line-Feed, ASCII-Code 0Ah), <ETX> (End-of-Text, ASCII-Code 03h). Es ist mit dem 6021-Telegramm weitgehend identisch (siehe Kapitel 11.4.16), hat aber eine andere Ter- minierungsfolge.
  • Seite 83 11 Technischer Anhang Carriage-Return (ASCII-Code 0Dh) <CR> Line-Feed (ASCII-Code 0Ah) <LF> End-of-Text (ASCII-Code 03h) <ETX> * Bei ASCII-Nibbles stellt das eigentliche ASCII-Zeichen (0 ... 9, A ... F, ASCII-Codes 0x30h ... 0x39h bzw. 0x41h ... 0x46h) direkt das hexadezimale Äquivalent einer 4-Bit-Binärfolge dar.
  • Seite 84 11.5 Konfiguration - Optionen Empfängeroptionen EMPFÄNGERTYP SIGNALTYP WERT ANSCHLUSS Meinberg GPS IF, 12-Kanal IF (Meinberg Antenne) 15 V DC Meinberg GNS-UC GPS/Galileo IF IF (Meinberg Antenne) 15 V DC GNSS (GPS, GLONASS, Galileo, BeiDou), 72-Kanal L1/E1/B1 Band 5 V DC...
  • Seite 85 12 Technischer Anhang: GPS-Antenne + Zubehör 12 Technischer Anhang: GPS-Antenne + Zubeh ¨ o r 12.1 Technische Daten - GPSANTv2 Antenne Abmessungen: microSync Datum: 3. Juni 2024...
  • Seite 86 Spezifikationen Spannungsversorgung: 15 V, ca. 100 mA (über Antennenkabel) Empfangsfrequenz: 1575,42 MHz (GPS L1/Galileo E1 band) Bandbreite: 9 MHz Frequenzen: Mischfrequenz: 10 MHz Zwischenfrequenz: 35,4 MHz Verstärkung: 5,0 dBic typ. im Zenith Polarisierung: rechtsdrehend, kreisförmig Achsenverhältnis: 3 dB im Zenith Nennimpedanz: VSWR: 1.5 : 1...
  • Seite 87 Überspannungsschutz mit Montagewinkel und Zubehör Produkttyp: Überspannungsschutz für Sende- und Empfangsanlagen Bauform: Zwischenstecker Anschlüsse: N-Norm Buchse/N-Norm Buchse Detaillierte Montagehinweise und Spezifikationen des Überspannungsschutzes, entnehmen Sie bitte dem Daten- blatt des Herstellers. Datenblatt zum Download: https://www.meinberg.de/download/docs/shortinfo/german/cn-ub-280dc-bb_pc.pdf microSync Datum: 3. Juni 2024...
  • Seite 88 13 RoHS-Konformit ¨ a t Befolgung der EU Richtlinie 2011/65/EU (RoHS) Wir erklären hiermit, dass unsere Produkte den An- forderungen der Richtlinie 2011/65/EU und deren deligierten Richtlinie 2015/863/EU genügt und dass somit keine unzulässigen Stoffe im Sinne dieser Richtlinie in unseren Produkten enthalten sind. Wir versichern, dass unsere elektronischen Geräte, die wir in der EU vertreiben, keine Stoffe wie Blei, Kad- mium, Quecksilber, sechswertiges Chrom, polybromi-...
