Triumph Trophy Montageanweisungen Seite 7

20. Verbinden Sie das Anschlusskabel der Alarmanlage/
Wegfahrsperre mit dem 12-stiftigen Anschluss am
Hauptkabelbaum.

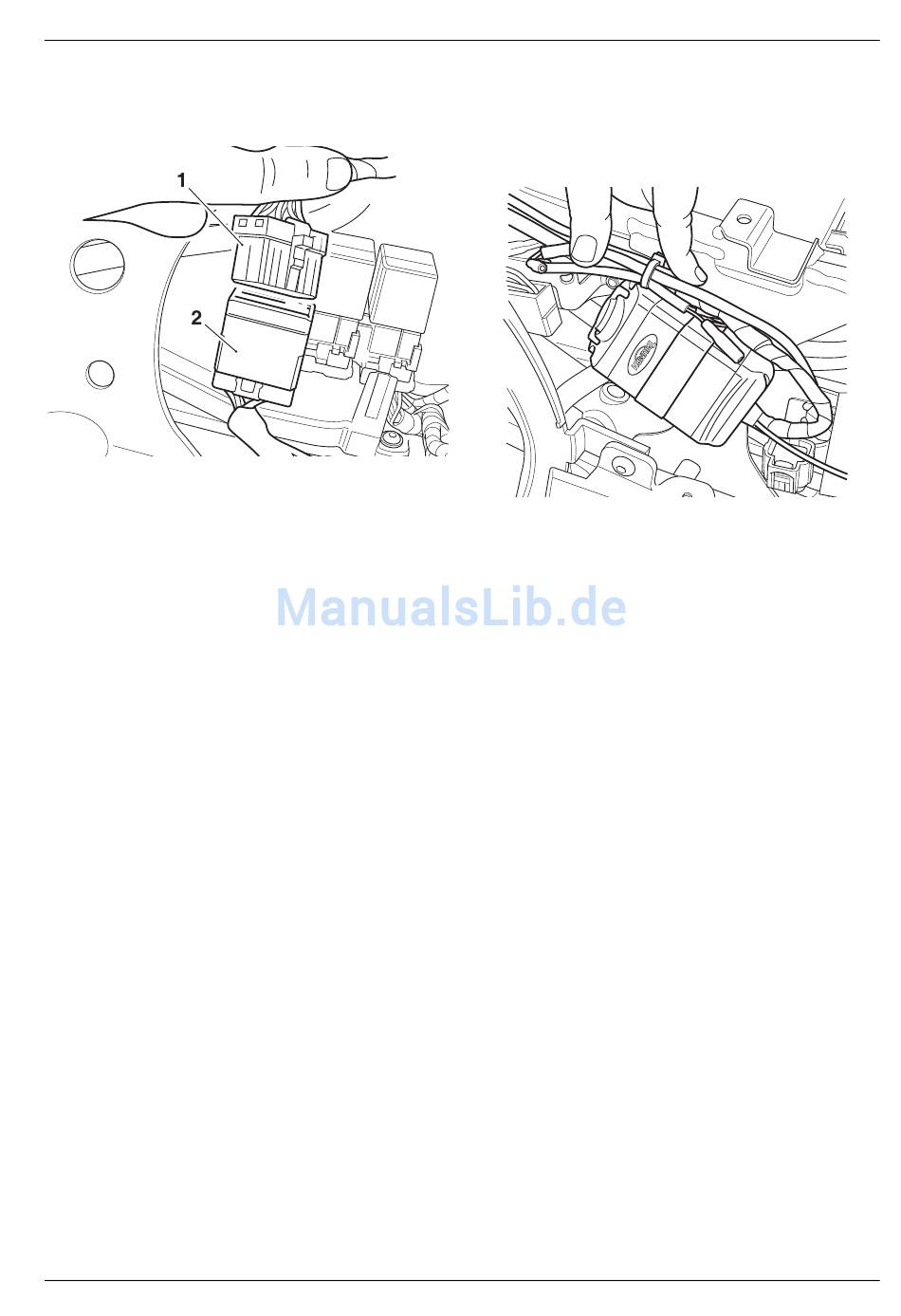

1. Verkabelung Alarmanlage/Wegfahrsperre
2. 12-stiftiger Anschluss (Einbauposition bei Trophy SE
abgebildet)
21. Klemmen Sie die Batterie wieder an, das Pluskabel
(rot) zuerst.
22. Bringen Sie den Sitz wieder an und überprüfen Sie
sämtliche Funktionen der Alarmanlage entsprechend
den detaillierten Angaben im Benutzerhandbuch.
Hinweis:
• Wenn Sie sich davon überzeugt haben, dass die
Alarmanlage/Wegfahrsperre
funktioniert, muss
Geräteeinheit am Hauptkabelbaum mit Hilfe
des mitgelieferten 12-stiftigen Anschlussblechs
befestigt und manipulationssicher gemacht
werden.
23. Bauen Sie den Sitz aus, wie im Benutzerhandbuch
beschrieben.
24. Klemmen Sie die Batterie ab, das Minuskabel
(schwarz) zuerst.
einwandfrei
der Anschluss der
25. Bringen Sie das im Montagesatz enthaltene
12-stiftige Anschlussblech an. Stellen Sie sicher, dass
sämtliche verbliebenen
Kabelbindern
werden.
26. Klemmen Sie die Batterie wieder an, das Pluskabel
(rot) zuerst.
27. Bringen Sie die rechte Seitenverkleidung wieder an,
wie im Werkstatthandbuch beschrieben.
28. Bauen Sie den Soziussitz wieder ein, wie im
Benutzerhandbuch beschrieben.
29. Füllen Sie die dem Alarmanlagen-Montagesatz
beiliegende Bescheinigung aus und händigen Sie sie
dem Kunden aus. Die Einbaubescheinigung muss
vom Kunden als Nachweis für den Einbau der
Alarmanlage aufbewahrt werden.
Hinweis:
• Die Alarmanlage/Wegfahrsperre wird durch
Sicherung
Sicherungskasten 1 des Motorrads geschützt.
7 von 9
Kabel mit
ordentlich verlegt und
Nummer 5 (15 A)
Hilfe von
befestigt
im
