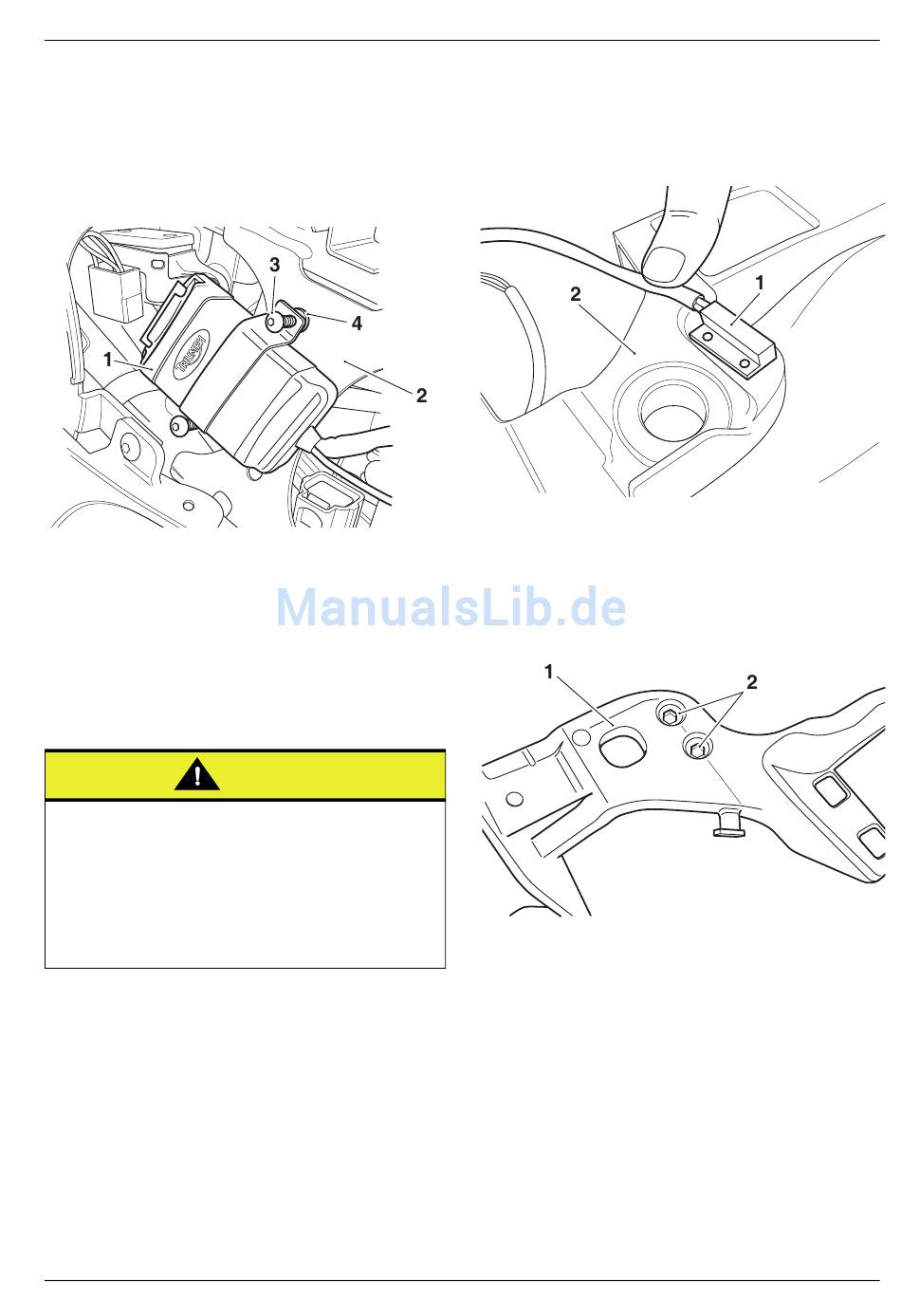

Triumph Trophy Montageanweisungen Seite 4

8. Bringen Sie die Alarmanlage/Wegfahrsperre so an
der rechten Hilfsrahmenhalterung an, dass das
Anschlusskabel zur rechten Seite des Motorrads hin
aus dem Gerät tritt. Befestigen Sie die Alarmanlage/
Wegfahrsperre mit Hilfe der Schrauben M5 an den
Gummidübeln in der Hilfsrahmenhalterung. Ziehen
Sie die Schrauben fest. Anzugsmoment 3 Nm.
1. Alarmanlage/Wegfahrsperre
2. Hilfsrahmenhalterung
3. Schraube M5
4. Gummidübel
Einbauen des Reedschalters
9. Bauen Sie die Gepäck-/Soziushaltebrücke und, falls
vorhanden, den
Werkstatthandbuch beschrieben.
Beim Anbringen selbstklebender Teile ist mit Sorgfalt
vorzugehen, um sicherzustellen, dass sie korrekt und
präzise platziert werden. Nach dem Aufbringen des
Klebers auf die Montagefläche ist es nicht mehr
möglich, falsch ausgerichtete Teile auf zufriedenstellende
Weise zu entfernen und neu auszurichten. Eine
Klebewirkung ist sofort
Klebewirkung wird nach 72 Stunden erreicht.
Hinweis:
• Lesen Sie die Warnhinweise, die auf der
Verpackung des dem Einbausatz beiliegenden
Reinigungstuchs aufgedruckt sind.
• Die Oberfläche, auf der der Reedschalter
angebracht wird, muss sauber und trocken
sein, damit eine solide Grundlage für den
Klebstoff gewährleistet ist. Verwenden Sie zu
diesem Zweck
Reinigungstuch.
Gleitschlitten aus, wie
Vorsicht
vorhanden, die
das mitgelieferte
10. Richten Sie den Reedschalter auf die Befestigungs-
löcher in der Gepäck-/Soziushaltebrücke aus. Üben
Sie einen festen und gleichmäßigen Druck auf den
Reedschalter aus, um für eine gute Klebewirkung zu
sorgen.
1. Reedschalter
2. Gepäck-/Soziushaltebrücke
11. An der Unterseite der Gepäck-/Soziushaltebrücke
befinden sich zwei sechskantförmige Vertiefungen.
Stellen
Befestigungsmuttern beim Einbau korrekt sitzen.
im
volle
1. Gepäck-/Soziushaltebrücke
2. Sechskant-Vertiefung
12. Befestigen Sie den Reedschalter mit Hilfe der
Schrauben M3 x 12 mm und Muttern M3 aus dem
Montagesatz.
4 von 9
Sie sicher, dass die Reedschalter-
