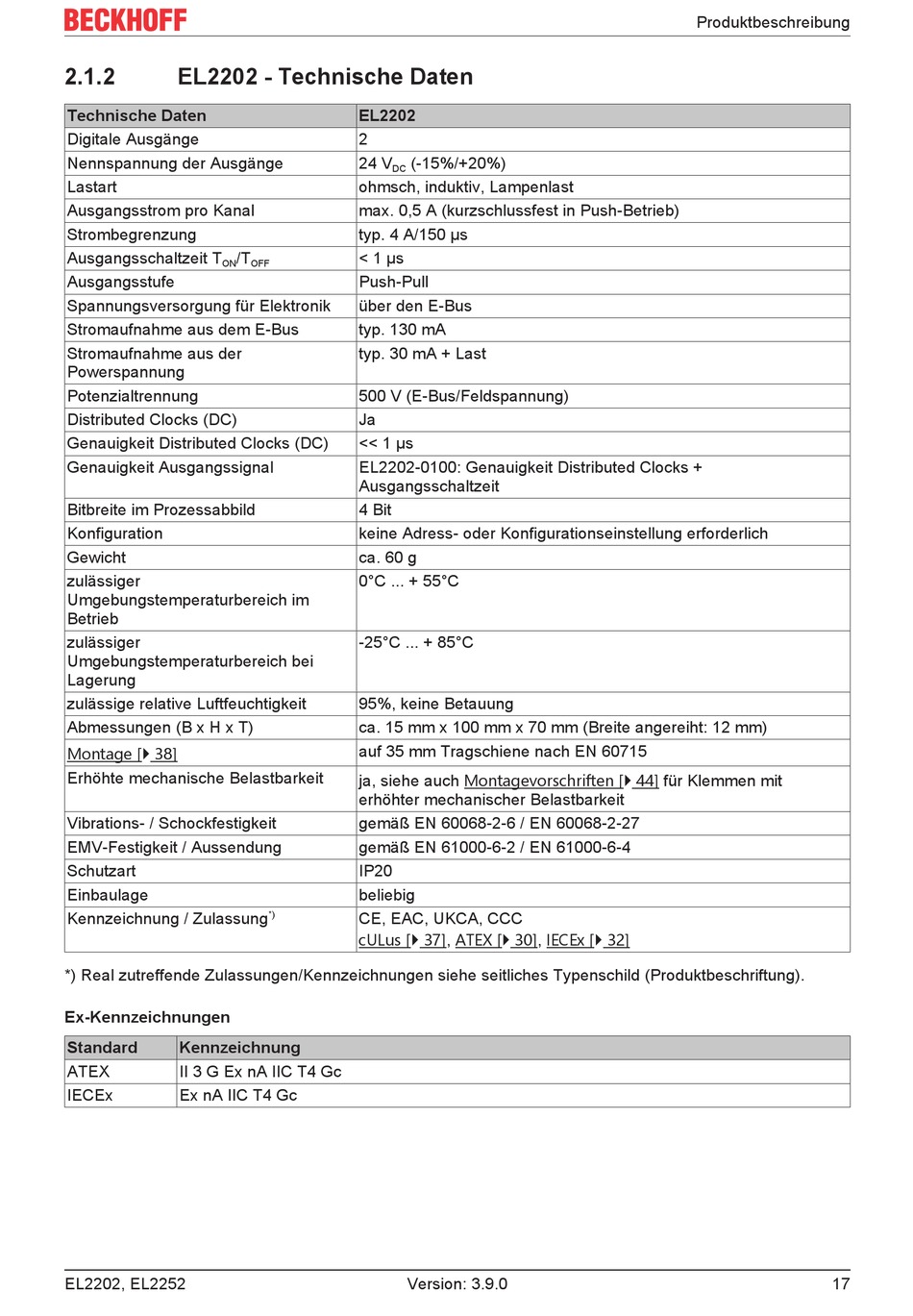

EL2202 - Technische Daten
Technische Daten
Digitale Ausgänge
Nennspannung der Ausgänge
Lastart
Ausgangsstrom pro Kanal
Strombegrenzung
Ausgangsschaltzeit T
/T
ON
Ausgangsstufe
Spannungsversorgung für Elektronik
Stromaufnahme aus dem E-Bus
Stromaufnahme aus der
Powerspannung
Potenzialtrennung
Distributed Clocks (DC)
Genauigkeit Distributed Clocks (DC)
Genauigkeit Ausgangssignal
Bitbreite im Prozessabbild
Konfiguration
Gewicht
zulässiger
Umgebungstemperaturbereich im
Betrieb
zulässiger
Umgebungstemperaturbereich bei
Lagerung
zulässige relative Luftfeuchtigkeit
Abmessungen (B x H x T)
Montage [} 38]
Erhöhte mechanische Belastbarkeit
Vibrations- / Schockfestigkeit
EMV-Festigkeit / Aussendung
Schutzart
Einbaulage
Kennzeichnung / Zulassung
*) Real zutreffende Zulassungen/Kennzeichnungen siehe seitliches Typenschild (Produktbeschriftung).
Ex-Kennzeichnungen
Standard
Kennzeichnung
ATEX
II 3 G Ex nA IIC T4 Gc
IECEx
Ex nA IIC T4 Gc
EL2202, EL2252
EL2202
2
24 V
(-15%/+20%)
DC
ohmsch, induktiv, Lampenlast
max. 0,5 A (kurzschlussfest in Push-Betrieb)
typ. 4 A/150 µs
< 1 µs
OFF
Push-Pull
über den E-Bus
typ. 130 mA
typ. 30 mA + Last
500 V (E-Bus/Feldspannung)
Ja
<< 1 µs
EL2202-0100: Genauigkeit Distributed Clocks +
Ausgangsschaltzeit
4 Bit
keine Adress- oder Konfigurationseinstellung erforderlich
ca. 60 g
0°C ... + 55°C
-25°C ... + 85°C
95%, keine Betauung
ca. 15 mm x 100 mm x 70 mm (Breite angereiht: 12 mm)
auf 35 mm Tragschiene nach EN 60715
ja, siehe auch Montagevorschriften [} 44] für Klemmen mit
erhöhter mechanischer Belastbarkeit
gemäß EN 60068-2-6 / EN 60068-2-27
gemäß EN 61000-6-2 / EN 61000-6-4
IP20
beliebig
*)
CE, EAC, UKCA, CCC
cULus [} 37], ATEX [} 30], IECEx [} 32]
