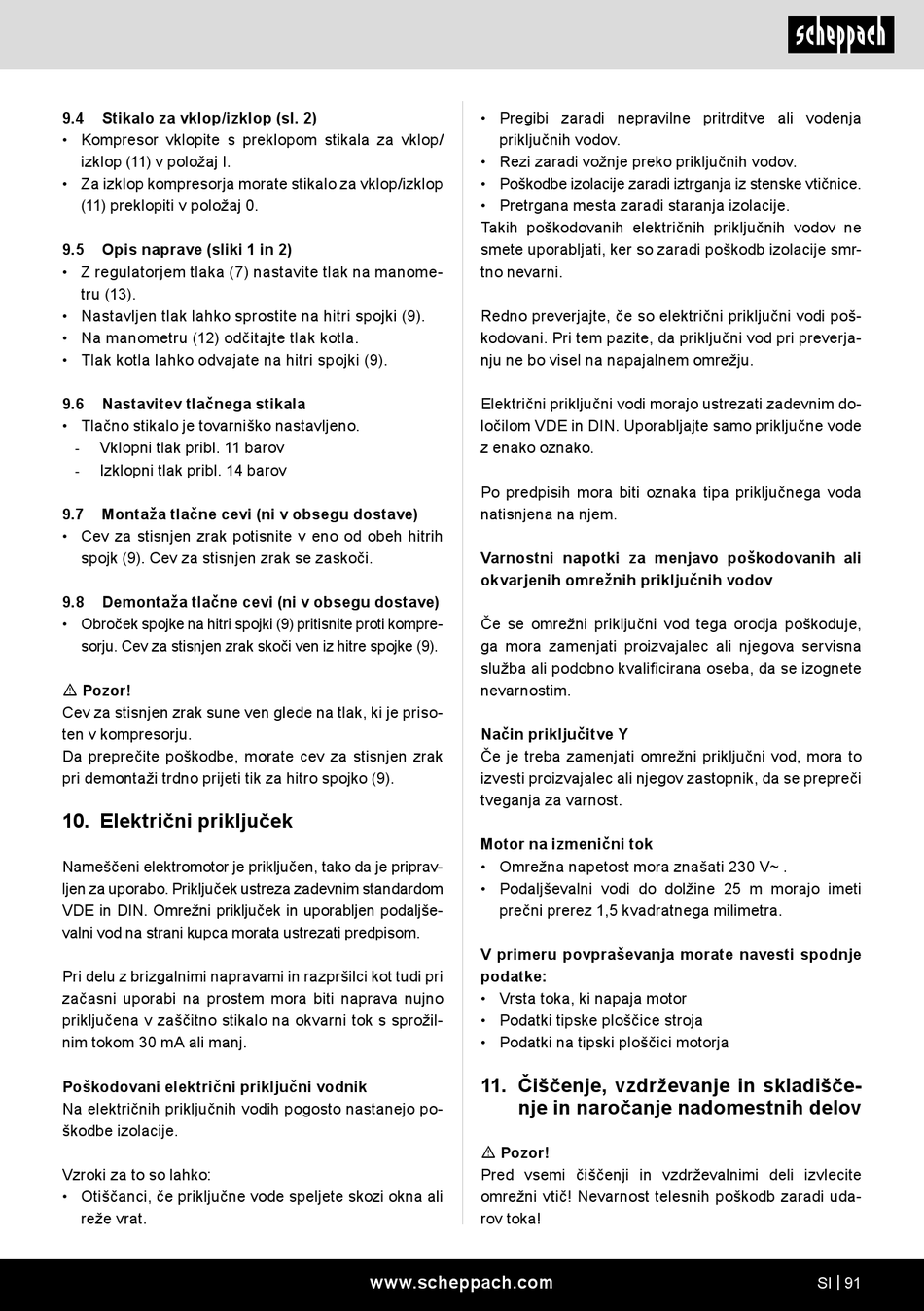

9.4 Stikalo za vklop/izklop (sl. 2)
• Kompresor vklopite s preklopom stikala za vklop/
izklop (11) v položaj I.
• Za izklop kompresorja morate stikalo za vklop/izklop
(11) preklopiti v položaj 0.
9.5 Opis naprave (sliki 1 in 2)
• Z regulatorjem tlaka (7) nastavite tlak na manome-
tru (13).
• Nastavljen tlak lahko sprostite na hitri spojki (9).
• Na manometru (12) odčitajte tlak kotla.
• Tlak kotla lahko odvajate na hitri spojki (9).
9.6 Nastavitev tlačnega stikala
• Tlačno stikalo je tovarniško nastavljeno.
Vklopni tlak pribl. 11 barov
-
Izklopni tlak pribl. 14 barov
-
9.7 Montaža tlačne cevi (ni v obsegu dostave)
• Cev za stisnjen zrak potisnite v eno od obeh hitrih
spojk (9). Cev za stisnjen zrak se zaskoči.
9.8 Demontaža tlačne cevi (ni v obsegu dostave)
• Obroček spojke na hitri spojki (9) pritisnite proti kompre-
sorju. Cev za stisnjen zrak skoči ven iz hitre spojke (9).
m Pozor!
Cev za stisnjen zrak sune ven glede na tlak, ki je priso-
ten v kompresorju.
Da preprečite poškodbe, morate cev za stisnjen zrak
pri demontaži trdno prijeti tik za hitro spojko (9).
10. Električni priključek
Nameščeni elektromotor je priključen, tako da je priprav-
ljen za uporabo. Priključek ustreza zadevnim standardom
VDE in DIN. Omrežni priključek in uporabljen podaljše-
valni vod na strani kupca morata ustrezati predpisom.
Pri delu z brizgalnimi napravami in razpršilci kot tudi pri
začasni uporabi na prostem mora biti naprava nujno
priključena v zaščitno stikalo na okvarni tok s sprožil-
nim tokom 30 mA ali manj.
Poškodovani električni priključni vodnik
Na električnih priključnih vodih pogosto nastanejo po-
škodbe izolacije.
Vzroki za to so lahko:
• Otiščanci, če priključne vode speljete skozi okna ali
reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja
priključnih vodov.
• Rezi zaradi vožnje preko priključnih vodov.
• Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.
• Pretrgana mesta zaradi staranja izolacije.
Takih poškodovanih električnih priključnih vodov ne
smete uporabljati, ker so zaradi poškodb izolacije smr-
tno nevarni.
Redno preverjajte, če so električni priključni vodi poš-
kodovani. Pri tem pazite, da priključni vod pri preverja-
nju ne bo visel na napajalnem omrežju.
Električni priključni vodi morajo ustrezati zadevnim do-
ločilom VDE in DIN. Uporabljajte samo priključne vode
z enako oznako.
Po predpisih mora biti oznaka tipa priključnega voda
natisnjena na njem.
Varnostni napotki za menjavo poškodovanih ali
okvarjenih omrežnih priključnih vodov
Če se omrežni priključni vod tega orodja poškoduje,
ga mora zamenjati proizvajalec ali njegova servisna
služba ali podobno kvalificirana oseba, da se izognete
nevarnostim.
Način priključitve Y
Če je treba zamenjati omrežni priključni vod, mora to
izvesti proizvajalec ali njegov zastopnik, da se prepreči
tveganja za varnost.
Motor na izmenični tok
• Omrežna napetost mora znašati 230 V~ .
• Podaljševalni vodi do dolžine 25 m morajo imeti
prečni prerez 1,5 kvadratnega milimetra.
V primeru povpraševanja morate navesti spodnje
podatke:
• Vrsta toka, ki napaja motor
• Podatki tipske ploščice stroja
• Podatki na tipski ploščici motorja
11. Čiščenje, vzdrževanje in skladišče-
nje in naročanje nadomestnih delov
m Pozor!
Pred vsemi čiščenji in vzdrževalnimi deli izvlecite
omrežni vtič! Nevarnost telesnih poškodb zaradi uda-
rov toka!
