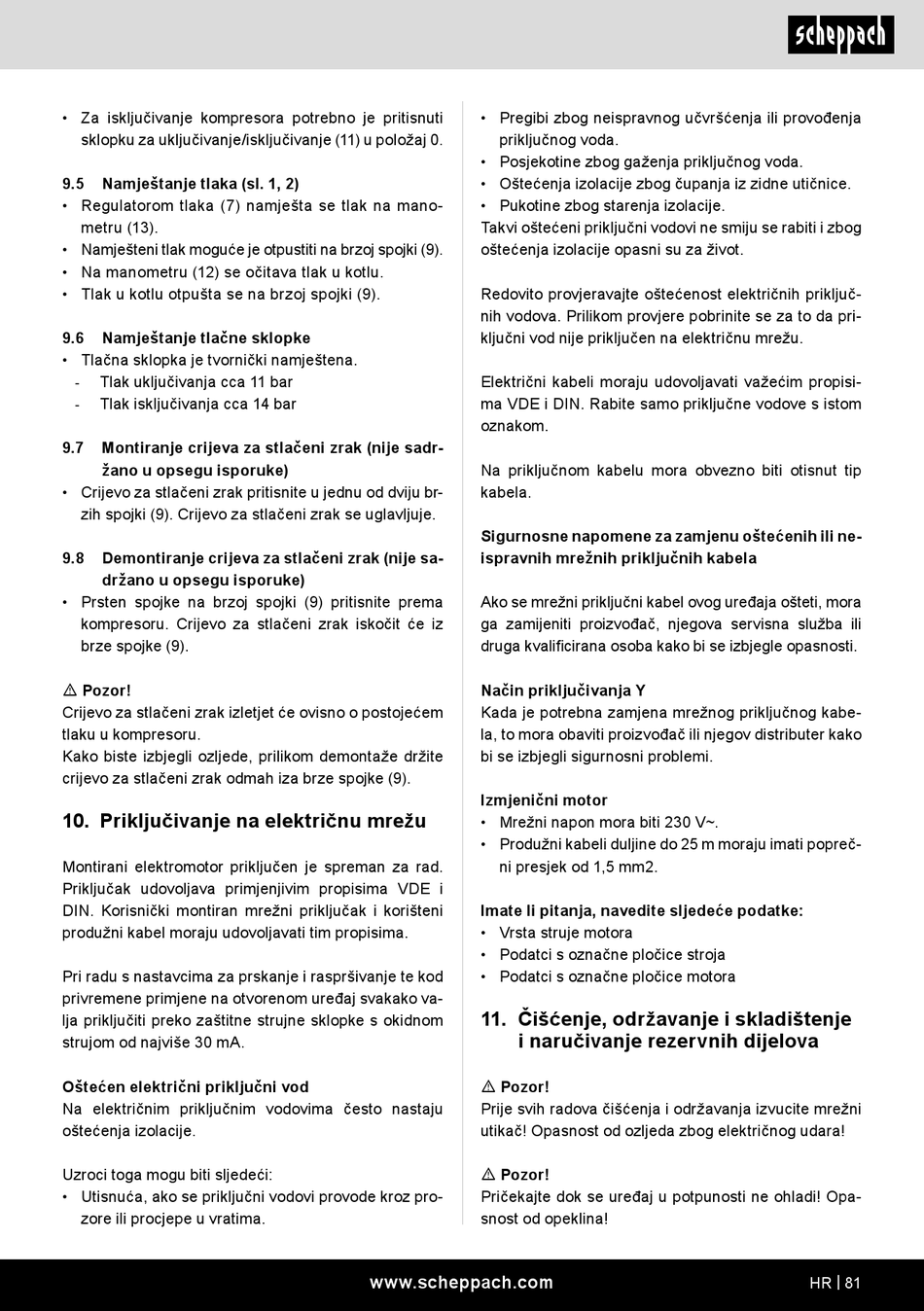

Scheppach 5906151901 Originalbetriebsanleitung Seite 81

• Za isključivanje kompresora potrebno je pritisnuti
sklopku za uključivanje/isključivanje (11) u položaj 0.
9.5 Namještanje tlaka (sl. 1, 2)
• Regulatorom tlaka (7) namješta se tlak na mano-
metru (13).
• Namješteni tlak moguće je otpustiti na brzoj spojki (9).
• Na manometru (12) se očitava tlak u kotlu.
• Tlak u kotlu otpušta se na brzoj spojki (9).
9.6 Namještanje tlačne sklopke
• Tlačna sklopka je tvornički namještena.
Tlak uključivanja cca 11 bar
-
Tlak isključivanja cca 14 bar
-
9.7 Montiranje crijeva za stlačeni zrak (nije sadr-
žano u opsegu isporuke)
• Crijevo za stlačeni zrak pritisnite u jednu od dviju br-
zih spojki (9). Crijevo za stlačeni zrak se uglavljuje.
9.8 Demontiranje crijeva za stlačeni zrak (nije sa-
držano u opsegu isporuke)
• Prsten spojke na brzoj spojki (9) pritisnite prema
kompresoru. Crijevo za stlačeni zrak iskočit će iz
brze spojke (9).
m Pozor!
Crijevo za stlačeni zrak izletjet će ovisno o postojećem
tlaku u kompresoru.
Kako biste izbjegli ozljede, prilikom demontaže držite
crijevo za stlačeni zrak odmah iza brze spojke (9).
10. Priključivanje na električnu mrežu
Montirani elektromotor priključen je spreman za rad.
Priključak udovoljava primjenjivim propisima VDE i
DIN. Korisnički montiran mrežni priključak i korišteni
produžni kabel moraju udovoljavati tim propisima.
Pri radu s nastavcima za prskanje i raspršivanje te kod
privremene primjene na otvorenom uređaj svakako va-
lja priključiti preko zaštitne strujne sklopke s okidnom
strujom od najviše 30 mA.
Oštećen električni priključni vod
Na električnim priključnim vodovima često nastaju
oštećenja izolacije.
Uzroci toga mogu biti sljedeći:
• Utisnuća, ako se priključni vodovi provode kroz pro-
zore ili procjepe u vratima.
• Pregibi zbog neispravnog učvršćenja ili provođenja
priključnog voda.
• Posjekotine zbog gaženja priključnog voda.
• Oštećenja izolacije zbog čupanja iz zidne utičnice.
• Pukotine zbog starenja izolacije.
Takvi oštećeni priključni vodovi ne smiju se rabiti i zbog
oštećenja izolacije opasni su za život.
Redovito provjeravajte oštećenost električnih priključ-
nih vodova. Prilikom provjere pobrinite se za to da pri-
ključni vod nije priključen na električnu mrežu.
Električni kabeli moraju udovoljavati važećim propisi-
ma VDE i DIN. Rabite samo priključne vodove s istom
oznakom.
Na priključnom kabelu mora obvezno biti otisnut tip
kabela.
Sigurnosne napomene za zamjenu oštećenih ili ne-
ispravnih mrežnih priključnih kabela
Ako se mrežni priključni kabel ovog uređaja ošteti, mora
ga zamijeniti proizvođač, njegova servisna služba ili
druga kvalificirana osoba kako bi se izbjegle opasnosti.
Način priključivanja Y
Kada je potrebna zamjena mrežnog priključnog kabe-
la, to mora obaviti proizvođač ili njegov distributer kako
bi se izbjegli sigurnosni problemi.
Izmjenični motor
• Mrežni napon mora biti 230 V~.
• Produžni kabeli duljine do 25 m moraju imati popreč-
ni presjek od 1,5 mm2.
Imate li pitanja, navedite sljedeće podatke:
• Vrsta struje motora
• Podatci s označne pločice stroja
• Podatci s označne pločice motora
11. Čišćenje, održavanje i skladištenje
i naručivanje rezervnih dijelova
m Pozor!
Prije svih radova čišćenja i održavanja izvucite mrežni
utikač! Opasnost od ozljeda zbog električnog udara!
m Pozor!
Pričekajte dok se uređaj u potpunosti ne ohladi! Opa-
snost od opeklina!
