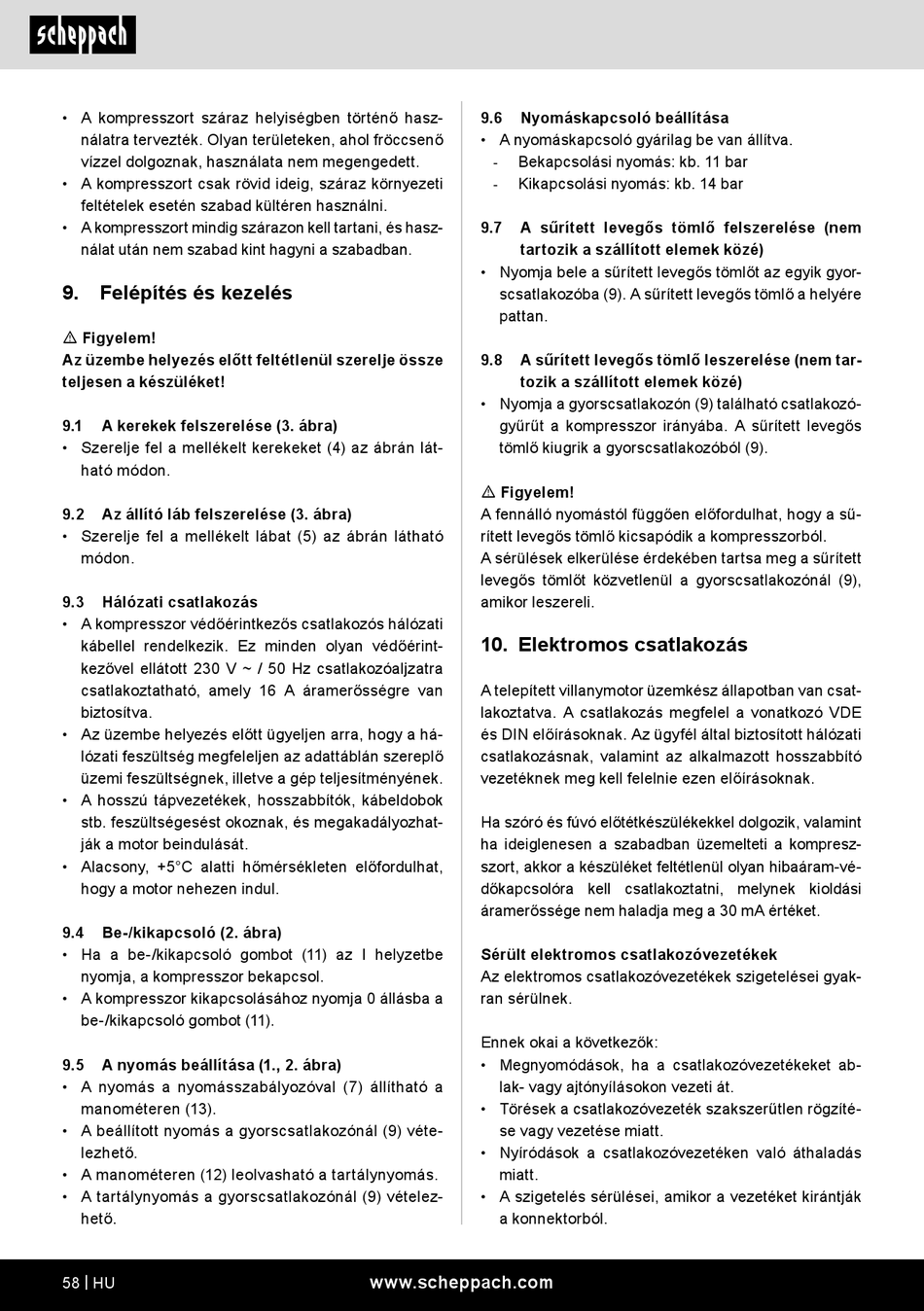

Scheppach 5906151901 Originalbetriebsanleitung Seite 58

• A kompresszort száraz helyiségben történő hasz-
nálatra tervezték. Olyan területeken, ahol fröccsenő
vízzel dolgoznak, használata nem megengedett.
• A kompresszort csak rövid ideig, száraz környezeti
feltételek esetén szabad kültéren használni.
• A kompresszort mindig szárazon kell tartani, és hasz-
nálat után nem szabad kint hagyni a szabadban.
9. Felépítés és kezelés
m Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje össze
teljesen a készüléket!
9.1 A kerekek felszerelése (3. ábra)
• Szerelje fel a mellékelt kerekeket (4) az ábrán lát-
ható módon.
9.2 Az állító láb felszerelése (3. ábra)
• Szerelje fel a mellékelt lábat (5) az ábrán látható
módon.
9.3 Hálózati csatlakozás
• A kompresszor védőérintkezős csatlakozós hálózati
kábellel rendelkezik. Ez minden olyan védőérint-
kezővel ellátott 230 V ~ / 50 Hz csatlakozóaljzatra
csatlakoztatható, amely 16 A áramerősségre van
biztosítva.
• Az üzembe helyezés előtt ügyeljen arra, hogy a há-
lózati feszültség megfeleljen az adattáblán szereplő
üzemi feszültségnek, illetve a gép teljesítményének.
• A hosszú tápvezetékek, hosszabbítók, kábeldobok
stb. feszültségesést okoznak, és megakadályozhat-
ják a motor beindulását.
• Alacsony, +5°C alatti hőmérsékleten előfordulhat,
hogy a motor nehezen indul.
9.4 Be-/kikapcsoló (2. ábra)
• Ha a be-/kikapcsoló gombot (11) az I helyzetbe
nyomja, a kompresszor bekapcsol.
• A kompresszor kikapcsolásához nyomja 0 állásba a
be-/kikapcsoló gombot (11).
9.5 A nyomás beállítása (1., 2. ábra)
• A nyomás a nyomásszabályozóval (7) állítható a
manométeren (13).
• A beállított nyomás a gyorscsatlakozónál (9) véte-
lezhető.
• A manométeren (12) leolvasható a tartálynyomás.
• A tartálynyomás a gyorscsatlakozónál (9) vételez-
hető.
58 | HU
9.6 Nyomáskapcsoló beállítása
• A nyomáskapcsoló gyárilag be van állítva.
Bekapcsolási nyomás: kb. 11 bar
-
Kikapcsolási nyomás: kb. 14 bar
-
9.7 A sűrített levegős tömlő felszerelése (nem
tartozik a szállított elemek közé)
• Nyomja bele a sűrített levegős tömlőt az egyik gyor-
scsatlakozóba (9). A sűrített levegős tömlő a helyére
pattan.
9.8 A sűrített levegős tömlő leszerelése (nem tar-
tozik a szállított elemek közé)
• Nyomja a gyorscsatlakozón (9) található csatlakozó-
gyűrűt a kompresszor irányába. A sűrített levegős
tömlő kiugrik a gyorscsatlakozóból (9).
m Figyelem!
A fennálló nyomástól függően előfordulhat, hogy a sű-
rített levegős tömlő kicsapódik a kompresszorból.
A sérülések elkerülése érdekében tartsa meg a sűrített
levegős tömlőt közvetlenül a gyorscsatlakozónál (9),
amikor leszereli.
10. Elektromos csatlakozás
A telepített villanymotor üzemkész állapotban van csat-
lakoztatva. A csatlakozás megfelel a vonatkozó VDE
és DIN előírásoknak. Az ügyfél által biztosított hálózati
csatlakozásnak, valamint az alkalmazott hosszabbító
vezetéknek meg kell felelnie ezen előírásoknak.
Ha szóró és fúvó előtétkészülékekkel dolgozik, valamint
ha ideiglenesen a szabadban üzemelteti a kompresz-
szort, akkor a készüléket feltétlenül olyan hibaáram-vé-
dőkapcsolóra kell csatlakoztatni, melynek kioldási
áramerőssége nem haladja meg a 30 mA értéket.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelései gyak-
ran sérülnek.
Ennek okai a következők:
• Megnyomódások, ha a csatlakozóvezetékeket ab-
lak- vagy ajtónyílásokon vezeti át.
• Törések a csatlakozóvezeték szakszerűtlen rögzíté-
se vagy vezetése miatt.
• Nyíródások a csatlakozóvezetéken való áthaladás
miatt.
• A szigetelés sérülései, amikor a vezetéket kirántják
a konnektorból.
