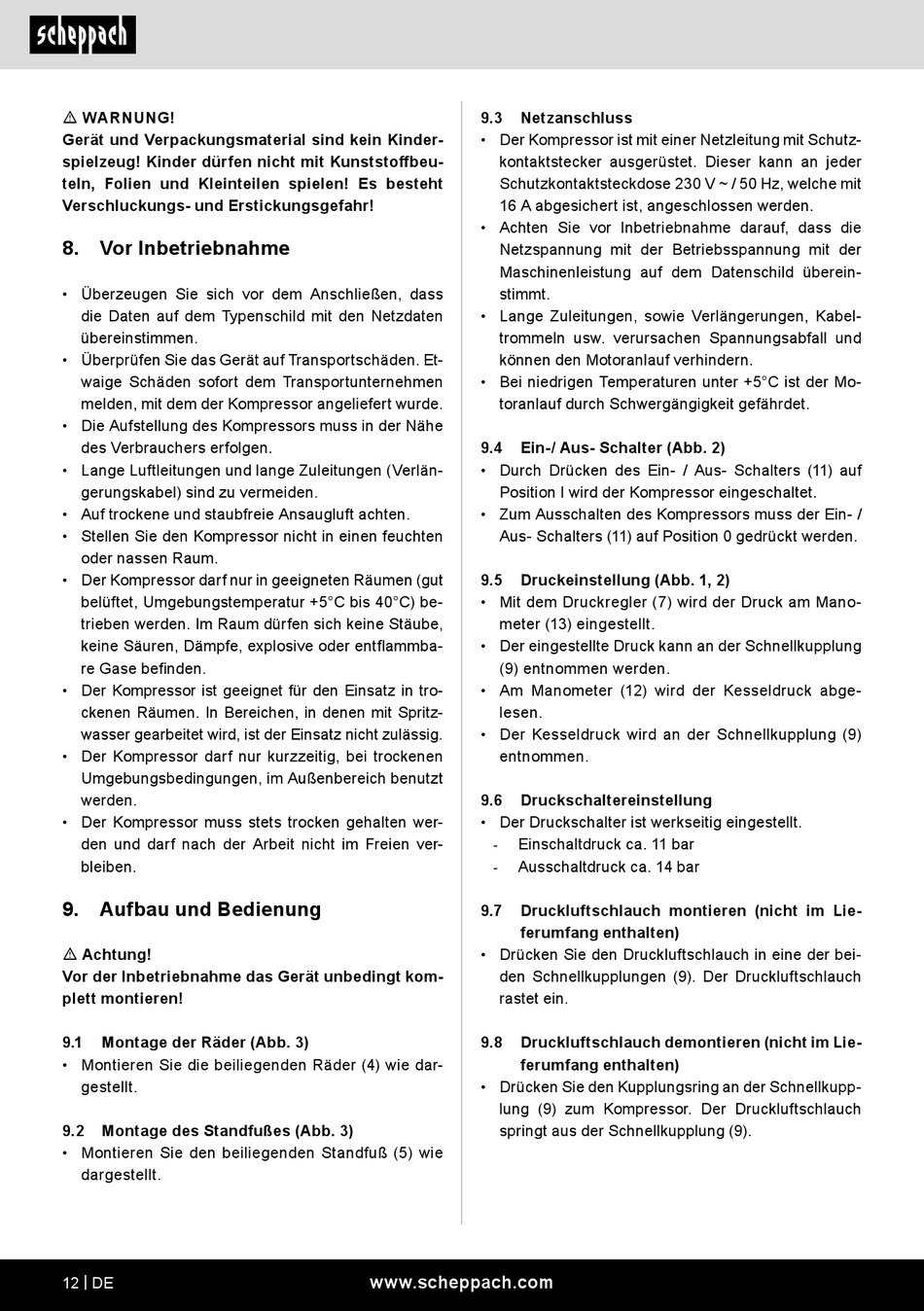

m WARNUNG!
Gerät und Verpackungsmaterial sind kein Kinder-
spielzeug! Kinder dürfen nicht mit Kunststoffbeu-
teln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
8. Vor Inbetriebnahme
• Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
• Überprüfen Sie das Gerät auf Transportschäden. Et-
waige Schäden sofort dem Transportunternehmen
melden, mit dem der Kompressor angeliefert wurde.
• Die Aufstellung des Kompressors muss in der Nähe
des Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen (Verlän-
gerungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
• Stellen Sie den Kompressor nicht in einen feuchten
oder nassen Raum.
• Der Kompressor darf nur in geeigneten Räumen (gut
belüftet, Umgebungstemperatur +5°C bis 40°C) be-
trieben werden. Im Raum dürfen sich keine Stäube,
keine Säuren, Dämpfe, explosive oder entflammba-
re Gase befinden.
• Der Kompressor ist geeignet für den Einsatz in tro-
ckenen Räumen. In Bereichen, in denen mit Spritz-
wasser gearbeitet wird, ist der Einsatz nicht zulässig.
• Der Kompressor darf nur kurzzeitig, bei trockenen
Umgebungsbedingungen, im Außenbereich benutzt
werden.
• Der Kompressor muss stets trocken gehalten wer-
den und darf nach der Arbeit nicht im Freien ver-
bleiben.
9.
Aufbau und Bedienung
m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
9.1
Montage der Räder (Abb. 3)
• Montieren Sie die beiliegenden Räder (4) wie dar-
gestellt.
9.2
Montage des Standfußes (Abb. 3)
• Montieren Sie den beiliegenden Standfuß (5) wie
dargestellt.
12 | DE
9.3
Netzanschluss
• Der Kompressor ist mit einer Netzleitung mit Schutz-
kontaktstecker ausgerüstet. Dieser kann an jeder
Schutzkontaktsteckdose 230 V ~ / 50 Hz, welche mit
16 A abgesichert ist, angeschlossen werden.
• Achten Sie vor Inbetriebnahme darauf, dass die
Netzspannung mit der Betriebsspannung mit der
Maschinenleistung auf dem Datenschild überein-
stimmt.
• Lange Zuleitungen, sowie Verlängerungen, Kabel-
trommeln usw. verursachen Spannungsabfall und
können den Motoranlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Mo-
toranlauf durch Schwergängigkeit gefährdet.
9.4
Ein-/ Aus- Schalter (Abb. 2)
• Durch Drücken des Ein- / Aus- Schalters (11) auf
Position I wird der Kompressor eingeschaltet.
• Zum Ausschalten des Kompressors muss der Ein- /
Aus- Schalters (11) auf Position 0 gedrückt werden.
9.5
Druckeinstellung (Abb. 1, 2)
• Mit dem Druckregler (7) wird der Druck am Mano-
meter (13) eingestellt.
• Der eingestellte Druck kann an der Schnellkupplung
(9) entnommen werden.
• Am Manometer (12) wird der Kesseldruck abge-
lesen.
• Der Kesseldruck wird an der Schnellkupplung (9)
entnommen.
9.6
Druckschaltereinstellung
• Der Druckschalter ist werkseitig eingestellt.
Einschaltdruck ca. 11 bar
-
Ausschaltdruck ca. 14 bar
-
9.7
Druckluftschlauch montieren (nicht im Lie-
ferumfang enthalten)
• Drücken Sie den Druckluftschlauch in eine der bei-
den Schnellkupplungen (9). Der Druckluftschlauch
rastet ein.
9.8
Druckluftschlauch demontieren (nicht im Lie-
ferumfang enthalten)
• Drücken Sie den Kupplungsring an der Schnellkupp-
lung (9) zum Kompressor. Der Druckluftschlauch
springt aus der Schnellkupplung (9).
