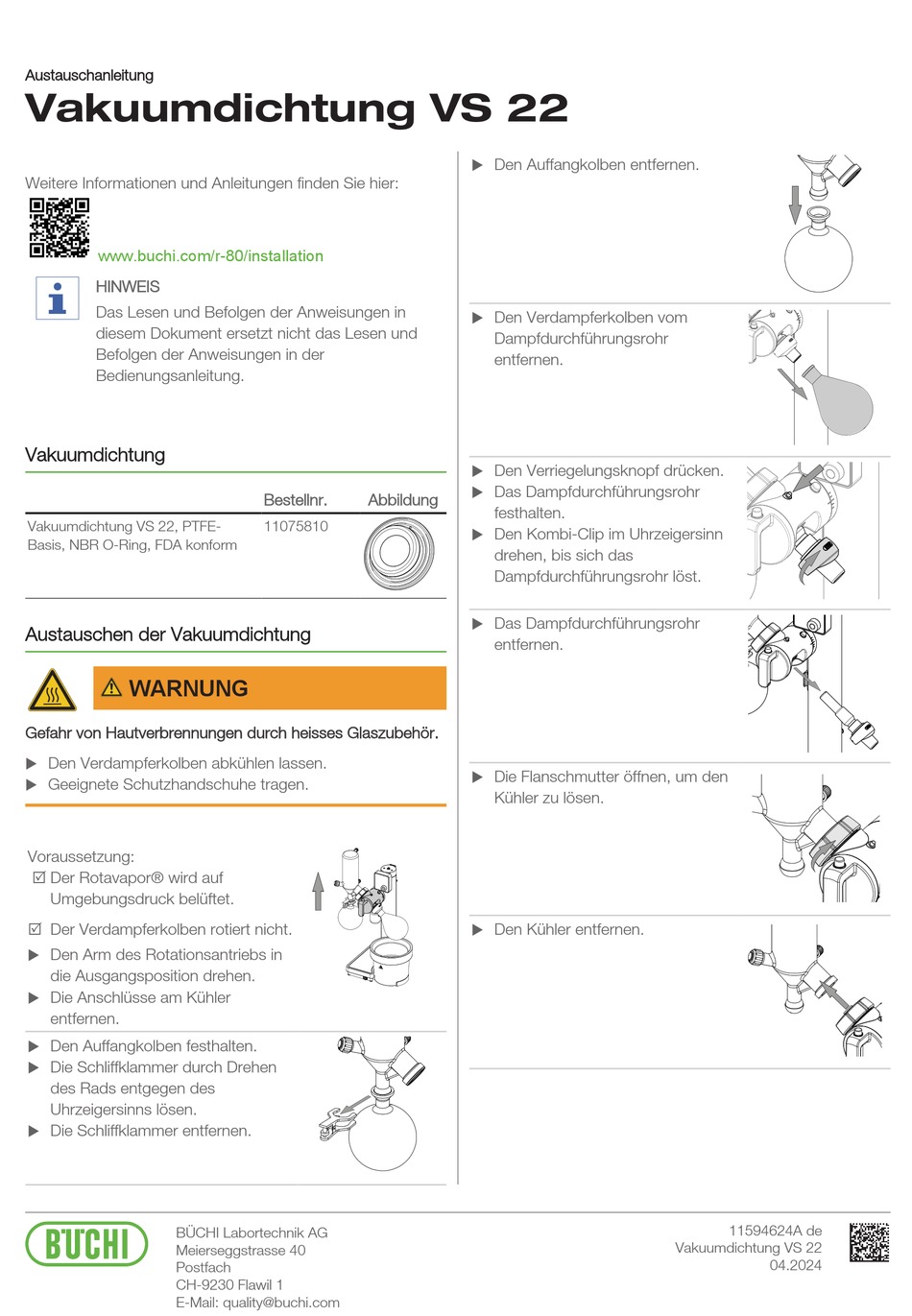

Buchi VS 22 Austauschanleitung

Austauschanleitung
Vakuumdichtung VS 22
Weitere Informationen und Anleitungen finden Sie hier:
www.buchi.com/r-80/installation
HINWEIS
Das Lesen und Befolgen der Anweisungen in
diesem Dokument ersetzt nicht das Lesen und
Befolgen der Anweisungen in der
Bedienungsanleitung.
Vakuumdichtung
Vakuumdichtung VS 22, PTFE-
Basis, NBR O-Ring, FDA konform
Austauschen der Vakuumdichtung
WARNUNG
Gefahr von Hautverbrennungen durch heisses Glaszubehör.
Den Verdampferkolben abkühlen lassen.
u
Geeignete Schutzhandschuhe tragen.
u
Voraussetzung:

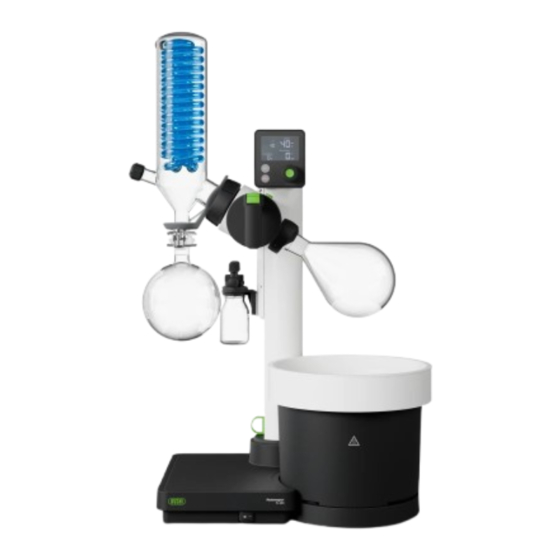

R Der Rotavapor® wird auf
Umgebungsdruck belüftet.
R Der Verdampferkolben rotiert nicht.
u Den Arm des Rotationsantriebs in
die Ausgangsposition drehen.
u Die Anschlüsse am Kühler
entfernen.
Den Auffangkolben festhalten.
u
Die Schliffklammer durch Drehen
u
des Rads entgegen des
Uhrzeigersinns lösen.
u Die Schliffklammer entfernen.
BÜCHI Labortechnik AG
Meierseggstrasse 40
Postfach
CH-9230 Flawil 1
E-Mail: quality@buchi.com
Bestellnr. Abbildung
11075810
u Den Auffangkolben entfernen.
u Den Verdampferkolben vom
Dampfdurchführungsrohr
entfernen.
u Den Verriegelungsknopf drücken.
u Das Dampfdurchführungsrohr
festhalten.
Den Kombi-Clip im Uhrzeigersinn
u
drehen, bis sich das
Dampfdurchführungsrohr löst.
u Das Dampfdurchführungsrohr
entfernen.
Die Flanschmutter öffnen, um den
u
Kühler zu lösen.
u Den Kühler entfernen.
11594624A de
Vakuumdichtung VS 22
04.2024
