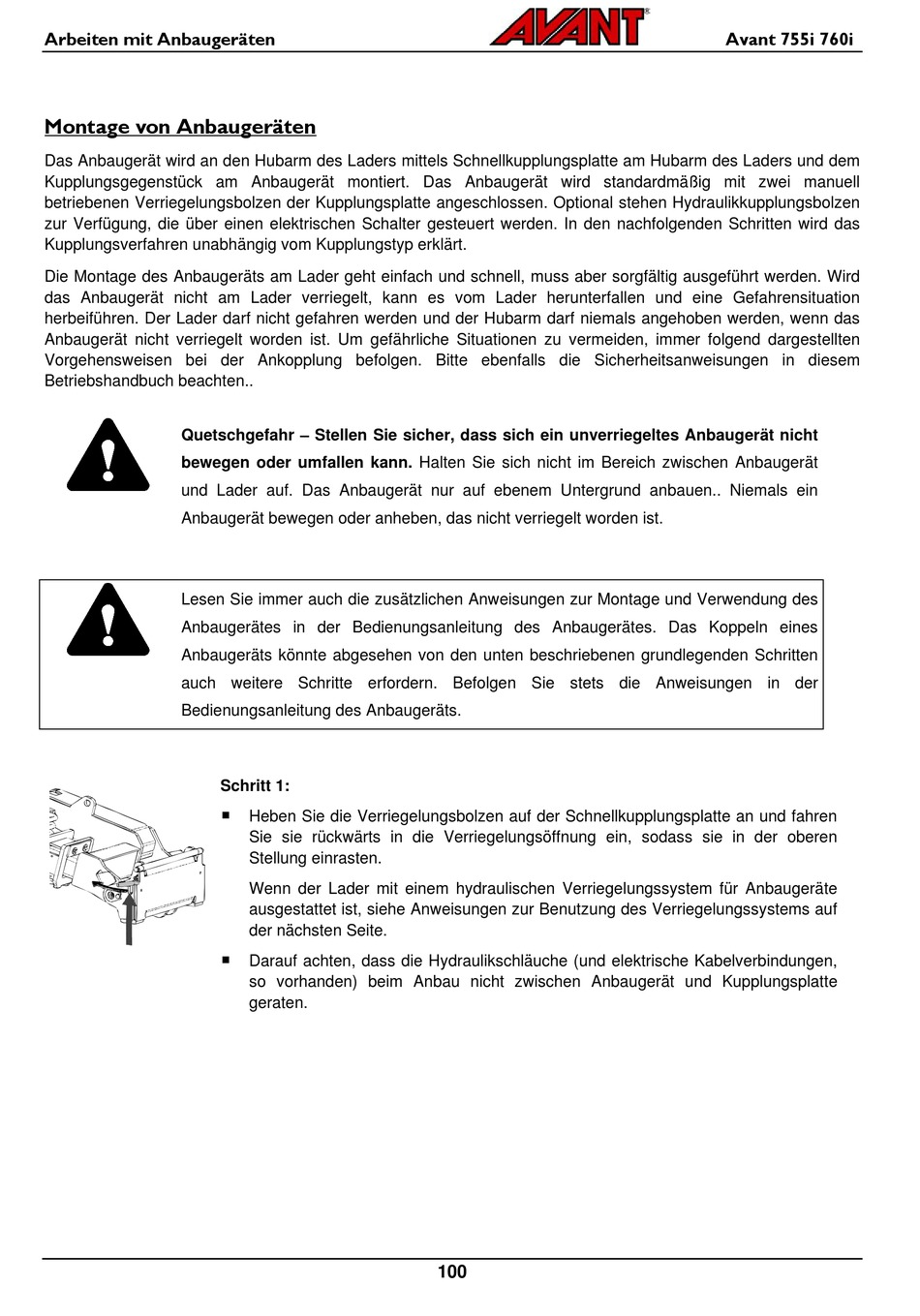

AVANT 755i Bedienungsanleitung Seite 100

Arbeiten mit Anbaugeräten
Montage von Anbaugeräten
Das Anbaugerät wird an den Hubarm des Laders mittels Schnellkupplungsplatte am Hubarm des Laders und dem
Kupplungsgegenstück am Anbaugerät montiert. Das Anbaugerät wird standardmäßig mit zwei manuell
betriebenen Verriegelungsbolzen der Kupplungsplatte angeschlossen. Optional stehen Hydraulikkupplungsbolzen
zur Verfügung, die über einen elektrischen Schalter gesteuert werden. In den nachfolgenden Schritten wird das
Kupplungsverfahren unabhängig vom Kupplungstyp erklärt.
Die Montage des Anbaugeräts am Lader geht einfach und schnell, muss aber sorgfältig ausgeführt werden. Wird
das Anbaugerät nicht am Lader verriegelt, kann es vom Lader herunterfallen und eine Gefahrensituation
herbeiführen. Der Lader darf nicht gefahren werden und der Hubarm darf niemals angehoben werden, wenn das
Anbaugerät nicht verriegelt worden ist. Um gefährliche Situationen zu vermeiden, immer folgend dargestellten
Vorgehensweisen bei der Ankopplung befolgen. Bitte ebenfalls die Sicherheitsanweisungen in diesem
Betriebshandbuch beachten..
Quetschgefahr – Stellen Sie sicher, dass sich ein unverriegeltes Anbaugerät nicht
bewegen oder umfallen kann. Halten Sie sich nicht im Bereich zwischen Anbaugerät
und Lader auf. Das Anbaugerät nur auf ebenem Untergrund anbauen.. Niemals ein
Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist.
Lesen Sie immer auch die zusätzlichen Anweisungen zur Montage und Verwendung des
Anbaugerätes in der Bedienungsanleitung des Anbaugerätes. Das Koppeln eines
Anbaugeräts könnte abgesehen von den unten beschriebenen grundlegenden Schritten
auch weitere Schritte erfordern. Befolgen Sie stets die Anweisungen in der
Bedienungsanleitung des Anbaugeräts.
Schritt 1:

Heben Sie die Verriegelungsbolzen auf der Schnellkupplungsplatte an und fahren
Sie sie rückwärts in die Verriegelungsöffnung ein, sodass sie in der oberen
Stellung einrasten.
Wenn der Lader mit einem hydraulischen Verriegelungssystem für Anbaugeräte
ausgestattet ist, siehe Anweisungen zur Benutzung des Verriegelungssystems auf
der nächsten Seite.

Darauf achten, dass die Hydraulikschläuche (und elektrische Kabelverbindungen,
so vorhanden) beim Anbau nicht zwischen Anbaugerät und Kupplungsplatte
geraten.
.
