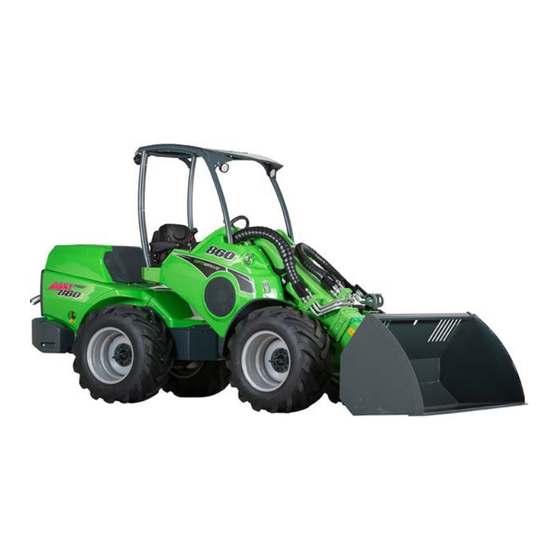

AVANT 860i Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 860i:
Inhaltsverzeichnis

Werbung

Quicklinks

Deutsch
Bedienungsanleitung
2020-
www.avanttecno.com
A439946 2020 2 DE 2020-

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AVANT 860i

Inhaltszusammenfassung für AVANT 860i

  • Seite 1 Deutsch Bedienungsanleitung 2020- www.avanttecno.com A439946 2020 2 DE 2020-...

  • Seite 2: Inhaltsverzeichnis

    Avant 860i 2020 2 INHALTSVERZEICHNIS Sitz – Sicherheitsgurt und Sitzeinstellung ......69 EINFÜHRUNG ............. 3 Scheinwerfer................71 Vorwort ..................3 Rundumleuchte (optional) ............ 72 Stellen Sie sicher, dass alle relevanten Handbücher verfügbar sind................4 Kabinen (Option) ..............73 Verwendungszweck ..............5 BEDIENUNGSHINWEISE ..........

  • Seite 3: Einführung

    Einführung Vorwort AVANT TECNO OY bedankt sich bei Ihnen für das Vertrauen in unsere Produkte und den Kauf dieses AVANT-Laders. Sie sind das Ergebnis unserer langjährigen Erfahrung bei der Konstruktion und dem Bau von kompakten Multifunktionsladern. Wir bitten Sie, die vorliegende Bedienungsanleitung vor Inbetriebnahme sorgfältig zu lesen. Die Bedienungsanleitung hilft Ihnen: ...

  • Seite 4: Stellen Sie Sicher, Dass Alle Relevanten Handbücher Verfügbar Sind

    Probleme mit dem Betrieb Ihres Laders oder dessen Anbaugeräte gibt. Bewahren Sie diese Bedienungsanleitung stets mit dem Lader auf. Bei Verlust wenden Sie sich bitte an Ihren AVANT Servicepartner. Achten Sie auch darauf, dieses Handbuch bei Änderung des Besitzes oder Weiterverkauf an den neuen Eigentümer weiterzugeben.

  • Seite 5: Verwendungszweck

    Sicherheit hat Vorrang Verwendungszweck Der AVANT 860i ist ein gelenkiger Kompaktlader, der sowohl für den privaten als auch für den professionellen Einsatz konzipiert und hergestellt wurde. Der Lader kann mit den von AVANT TECNO OY angebotenen Anbaugeräten ausgestattet werden und damit für die unterschiedlichsten Arbeiten eingesetzt werden. Wegen dieser multifunktionalen Beschaffenheit des Laders und den verschiedenen Anbaugeräten und Aufgaben lesen Sie bitte neben diesem...

  • Seite 6: Qualifikation Des Bedieners

    Sie bitte Ihren AVANT-Händler. Versionen dieses Handbuchs AVANT verfolgt eine Politik der kontinuierlichen Weiterentwicklung. Aktualisierte Versionen des Handbuchs ersetzen dessen vorangegangene Versionen, sofern das Jahr auf dem Cover mit dem Originalhandbuch übereinstimmt. Sie können das neueste Handbuch von Ihrem Partner anfordern. Manche Eigenschaften oder technischen Details in diesem Handbuch können ohne Vorankündigung geändert werden.

  • Seite 7: Dieses Handbuch Mit Dem Lader Aufbewahren

    Avant 860i Sicherheit hat Vorrang Dieses Handbuch mit dem Lader aufbewahren Lesen Sie dieses Handbuch vor der Verwendung. Legen dieses Handbuch sowie Bedienungsanleitungen der Anbaugeräte in das Ablagefach hinter dem Fahrersitz, wenn Sie diese gelesen haben. Bewahren diese Bedienungsanleitung stets mit dem Lader auf. Bei...

  • Seite 8: Avant Warranty

    Avant 860i Avant warranty Die nachstehenden Gewährleistungsbedingungen gelten nur für den Lader AVANT 860i und nicht für die eventuell damit verwendeten Anbaugeräte. Alle Reparaturen oder Umbauten, die während der Gewährleistungszeit ohne die vorherige Genehmigung durch AVANT TECNO OY durchgeführt werden heben die Gewährleistung auf. Während der ersten zwei Jahre oder der ersten 1.000 Betriebsstunden (je nachdem was zuerst eintritt), gewährleistet AVANT TECNO OY den...

  • Seite 9: Sicherheit Hat Vorrang

    Avant 860i Sicherheit hat Vorrang Sicherheit hat Vorrang Ein unsachgemäßer oder fahrlässiger Umgang mit dem Lader kann zu schweren Unfällen führen. Machen Sie sich mit der korrekten Verwendung des Laders vertraut, bevor Sie den Lader bedienen. Stellen Sie sicher, diese Bedienungsanleitung sowie alle...
  • Seite 10 Anbaugerät. Das Anheben von Hubarms Laders – GEFAHR Personen ist nur mit dem für diesen Zweck Quetschgefahr Denken Sie stets konzipierten Anbaugerät zulässig: der AVANT daran, dass sich der Ausleger Leguan 50 Arbeitsbühne. Befolgen infolge eines Stabilitätsverlustes, Anweisungen in der Bedienungsanleitung des Leguan 50 Anbaugeräts.
  • Seite 11 Avant 860i Sicherheit hat Vorrang Gefahr durch herabfallende Quetschgefahr durch Gegenstände. Kippen Sie das Bewegungen Laders – Anbaugerät niemals zurück, wenn Ziehen Sie die Feststellbremse WARNUNG WARNUNG es hoch angehoben ist. Arbeiten an, bevor Sie in der Nähe des Sie nur mit Maschinen, die mit Laders arbeiten.
  • Seite 12 Sicherheit hat Vorrang Avant 860i Quetschpunkte – Vermeiden Sie Sicherheitsgurt ein Einklemmen zwischen dem Legen Sie bei der Verwendung Laderrahmen sowie zwischen WARNUNG Laders stets Lader und Wänden – Halten Sie Sicherheitsgurt alle Körperteile innerhalb des Sicherheitsgurt hält Sicherheitsrahmens.Die ROPS-Bereich, falls der Lader...

  • Seite 13: Heiße Abgase

    Avant 860i Sicherheit hat Vorrang Erstickungsgefahr – Sorgen Sie für Heiße Abgase eine Belüftung. Extrem heiße Abgase Erstickungsgefahr – Sorgen Sie Auspuffrohr – Parken für eine Belüftung. Motorabgase während der Regeneration des GEFAHR enthalten unter anderem GEFAHR Partikelfilters niemals neben Schadstoffe wie Kohlenmonoxid einer Wand.

  • Seite 14: Hantieren Mit Schweren Lasten

    Sicherheit hat Vorrang Avant 860i Hantieren mit schweren Lasten Wenn Sie mit schweren Lasten oder Anbaugeräten hantieren: Seien beim Hantieren  Arbeiten Sie mit schweren Lasten nur auf festem, schweren Lasten und Anbaugeräten ebenem Boden und fahren Sie dabei mit dem Lader langsam.
  • Seite 15 Avant 860i Sicherheit hat Vorrang Lastsensorsystem: Umkippgefahr – Gelenkrahmen. Das Drehen des Knickgelenks Der Lader ist mit einem Lastsensorsystem ausgestattet. Dieses gibt ein akustisches Warnsignal ab und kann zu einem Umkippen des WARNUNG gleichzeitig leuchtet auf dem Armaturenbrett eine Laders auf abschüssigem Gelände...

  • Seite 16: Betrieb Auf Unebenem Untergrund, Auf Hangneigungen Oder In Der Nähe Von Baugruben

    Sicherheit hat Vorrang Avant 860i Betrieb auf unebenem Untergrund, auf Hangneigungen oder in der Nähe von Baugruben Auf unebenem Boden: Umkippgefahr unebenem Gelände – Fahren sie auf geneigten Besondere Vorsicht ist geboten, wenn die Maschine auf Oberflächen langsam. Halten Sie abschüssigen Gelände oder an Hängen eingesetzt...

  • Seite 17: Sicherheits- Und Schutzausrüstung

    Avant 860i Sicherheit hat Vorrang Wenn Sie den Lader auf unebenem Gelände Sicherheits- und Schutzausrüstung bedienen, muss Folgendes beachtet werden:  Arbeiten Sie mit schweren Lasten Tragen Sie sachgemäße und sichere Arbeits- und nur auf ebenem Gelände. Das Schutzkleidung (PPE).

  • Seite 18: Sicherheits-Überrollbügel (Rops) Und Sicherheitsdach (Fops)

    WARNUNG und einem umgekippten Lader niemals, Sicherheitssysteme zu eingequetscht zu werden. entfernen, zu modifizieren oder Warnung zu reparieren. Kontaktieren Sie Siliziumdioxidstaub. Eine längere bei Beschädigungen Ihren AVANT- Exposition kristallinem Vertriebs- oder Servicepartner. GEFAHR Siliziumdioxid kann eine schwere Verwenden immer oder sogar tödliche...

  • Seite 19: System Zum Schutz Vor Herabfallenden Gegenständen (Fops)

    überlassen werden. Jedwede Modifizierung an dieser Spannungspegel Sicherheitsabstand Maschine muss im Voraus von einem autorisierten 0 - 1000 V Avant-Vertreter genehmigt werden. Wenn Sie den 1-45 kV Lader oder das Anbaugerät modifizieren, könnte dies 110 kV gefährlich werden und zu schweren oder gar tödlichen Verletzungen führen.

  • Seite 20: Sicherheit Beim Graben

    Sicherheit hat Vorrang Avant 860i Sicherheit beim Graben Bei Aushub- und Baggerarbeiten können erdverlegte Stromkabel freigelegt werden. einigen Anbaugeräten ist es auch möglich, dass der Lader mit elektrischen Freileitungen in Kontakt gerät, wodurch es zu einem hohen Stromschlagrisiko mit gegebenenfalls tödlichem Ausgang kommt.

  • Seite 21: Elektrosystem Und Handhabung Der Batterie

    Avant 860i Sicherheit hat Vorrang Elektrosystem und Handhabung der Batterie Geben Sie beim Hantieren mit der Batterie stets Acht. Bleibatterien erzeugen während Beachten unten angegebenen Aufladens entflammbare Sicherheitsanweisungen. Die Batterie des 12-Volt- und explosive Gase. Stellen Sie Elektrosystems des Laders befindet sich unter einer...
  • Seite 22 Sicherheit hat Vorrang Avant 860i Brandschutz Wenn Sie mit der Batterie hantieren, muss Folgendes beachtet werden: Reinigen Sie den Lader, um die Ablagerung brennbarer  Stoffe wie Staub, Laub, Heu, Stroh usw. zu vermeiden. Die Batterie enthält korrosive Schwefelsäure, die bei Kontakt zu schweren Hautverbrennungen führt.

  • Seite 23: Batteriehauptschalter

    Avant 860i Sicherheit hat Vorrang Batteriehauptschalter Der Lader ist mit einem Batteriehauptschalter ausgerüstet. Schalter befindet sich im hinteren Bereich des Laders, auf der rechten Seite. Schalten Sie den Hauptstrom immer aus, bevor Sie den Lader unbeaufsichtigt lassen und Wartungs- oder Inspektionsarbeiten durchführen.

  • Seite 24: Beschreibung Des Laders

    Kontaktdaten Notieren Sie die Seriennummer und Herstellungswoche Ihres Laders und halten Sie diese bereit, wenn Sie mit Ihrem Händler oder dem AVANT-Servicepartnern kommunizieren. Die Angabe der Seriennummer und der Herstellungswoche ermöglicht es, die richtigen Ersatzteile für Ihren Lader zu identifizieren.
  • Seite 25 Avant 860i Beschreibung des Laders Typenschild des Laders: Das Typenschild des Laders befindet sich bei Maschinen mit ROPS-Dach und Kabine L in der Nähe des Lenkrads. Bei Ladern, die mit einer Kabine ausgestattet sind, befindet sich das Typenschild in der Nähe der Fahrpedale.

  • Seite 26: Hauptbauteile Des Laders

    Beschreibung des Laders Avant 860i Hauptbauteile des Laders Die folgende Abbildung zeigt die Hauptbauteile des Laders. Diese allgemeinen Teile sind unabhängig vom Kabinentyp gleich. 1. Vorderwagen 6. Anschluss Zusatzhydraulik Vorderwagen montiert sind: Fahrersitz, Die Hydraulikschläuche von hydraulisch betriebenen Bediensteuerungen, Hydraulikregelventile, Anbaugeräten werden an diesem Auslass mit dem...

  • Seite 27: Schilder Und Aufkleber

    Stellen Sie sicher, dass die folgenden Schilder und Aufkleber sauber, unbeschädigt und lesbar angebracht sind. Ist einer dieser Aufkleber beschädigt, unlesbar oder nicht mehr WARNUNG vorhanden, muss er unverzüglich ersetzt werden. Neue Schilder oder Aufkleber erhalten Sie bei Ihrem AVANT-Vertriebs- und Servicepartner.

  • Seite 28: Aufkleber

    Beschreibung des Laders Avant 860i Tabelle 2 – Liste der Sicherheitsaufkleber und Markierungen auf dem Lader Aufkleber Sicherheitsmeldung Position Auf dem Paneel unterhalb des Lenkrads Produktnummer A414690 WARNUNG  Führen Sie vor der Inbetriebnahme stets eine tägliche Inspektion der Maschine durch.
  • Seite 29 Avant 860i Beschreibung des Laders Produkt Aufkleber Standort Meldung nummer Hubarm, auf beiden A417273 GEFAHR Seiten (2 Stk.) Das Absenken des Laderhubarms kann zu schweren oder gar tödlichen Quetschverletzungen führen. Halten Sie sich vom Gefahrenbereich des Laders und dessen Anbaugeräte fern.
  • Seite 30 Beschreibung des Laders Avant 860i Tabelle 3 – Sicherheitsaufkleber im Motorraum Produkt Aufkleber Standort Meldung nummer Motorraum, am A417272 GEFAHR Kühlmittelbehälter Verbrennungsgefahr durch Austritt von heißem Dampf und kochendem Wasser – Öffnen Sie den Kühlmittelbehälter niemals bei heißem Motor. Das Kühlsystem steht unter Druck. Das Öffnen des Kühlmittelbehälterdeckels...
  • Seite 31 Avant 860i Beschreibung des Laders Tabelle 4 – Zusätzliche Aufkleber auf Ladern mit Kabine Produkt Aufkleber Standort Meldung nummer Bei Kabine GT: A420044 NOTAUSSTIEG Rechtes Verwenden Sie den Fensterhammer, Fenster um das Glas einzuschlagen. Stellen Sie sicher, dass der Sicherheitshammer im Notfall zur Verfügung steht.
  • Seite 32 Beschreibung des Laders Avant 860i Tabelle 5 – Informationsaufkleber Produkt Aufkleber Standort Meldung nummer ROPS- A437160 ROPS/FOPS-Zulassung, auf Ladern Überrollbü mit ROPS-Überrollbügel oder Kabine gel, innen L. Für Kabine GT siehe Aufkleber innerhalb der Kabine. Rechtes A43600 Schalldruckpegel 88 dB(A) am...

  • Seite 33: Technische Daten

    3395 mm Breite 1.490 mm (mit Standardreifen) Höhe mit Kabine Höhe 2.200 mm (mit Standardreifen) Höhe mit Kabine GT Höhe 860i ROPS: 2760 kg Betriebsmasse* 860i GT: 2910 kg 380/55-17” TR 2230 mm Standardgegengewichte 275 kg Standardreifen Siehe Seite 37 Reifentypen: Hubhöhe...

  • Seite 34: Allgemeine Informationen

    Beschreibung des Laders Avant 860i Allgemeine Informationen AVANT 860i Modell Stufe V Erdbaumaschine/Lader/ Kategorie Kompaktlader EN ISO 6165 Produktnummer A436009 Fahrantrieb hydrostatisch, 2 Geschwindigkeitsbereiche Kipplast ISO 14397-1 1900 kg Last auf einer Palette, vom Boden angehoben Fahrbare Nutzlast Siehe Seite 44 Max.

  • Seite 35: Informationen Zur Emissionskontrolle

    Es dürfen nur die angegebenen Brennstoffe und Öle verwendet werden. Der Motor muss gemäß dem Wartungsplan gewartet werden. Emissionswert, AVANT 860i Stufe V Diese Version des AVANT 860i erfüllt die Emissionsnormen von EU 1628/2016 Stufe V. Für Lader, die andere Emissionsnormen erfüllen, wenden Sie sich bitte an Ihren lokalen AVANT-Händler.

  • Seite 36: Motorenölanforderungen

    Nichterfüllung von Emissionsvorschriften führen. Kraftstoffanforderungen Verwenden Sie mit dem AVANT 860i nur Dieselkraftstoff mit ultraniedrigem Schwefelgehalt. Use only correct type of fuel. Use of other types of fuel could damage the engine. Do not use dirty diesel fuel or fuel that has water in it as it will cause severe engine damage.

  • Seite 37: Bereifung

    Reifenluftdruck wirkt sich auf die höchstzulässige Geschwindigkeit des Reifens bzw. auf die Tragkraft aus. Halten Sie den Reifendruck im Bereich des empfohlenen Drucks. Verwenden Sie Reifen- und Felgenmodelle, die von AVANT empfohlen werden, um sicherzustellen, dass die Reifen die Anforderungen an Dimension, Belastung und Geschwindigkeit für dieses Ladermodell erfüllen. Tauschen Sie die Reifen aus, wenn es sichtbare Schäden am Reifen oder an der Felge gibt, wenn die Verschleißfläche des Reifens abgenutzt ist...

  • Seite 38: Reifen Mit Ballast

    Beschreibung des Laders Avant 860i Ölfluss Zusatzhydraulik Reifen mit Ballast Die nachfolgende Grafik zeigt die Ausgangsströmung Manche Reifen können mit einem speziellen schweren Zusatzhydraulik unterschiedlichen Schaum gefüllt werden, der als Zusatzgewicht fungiert. Motordrehzahlen an. Die Einstellung mit einer Pumpe Die mit Ballast gefüllten Reifen sind auch praktisch in ist mit gestrichelter Linie und die Einstellung mit zwei Bereichen, in denen mit normalen Reifen häufige...

  • Seite 39: Wahlschalter Für 1 Und 2 Pumpen

    Avant 860i Beschreibung des Laders Wahlschalter für 1 und 2 Pumpen Dieser Schalter beeinflusst auch Manche Anbaugeräte benötigen einen hohen Geschwindigkeit Hydraulikölstrom, damit Anbaugerät effizient Teleskopfunktion des Hubarms. arbeiten kann. Lader zwei Zusatzhydraulikpumpen ausgestattet: Beide Pumpen sind immer in Betrieb. Mit diesem Schalter auf dem...

  • Seite 40: Hubkraft

    Hubkraft Avant 860i Hubkraft Unter der Kipplast versteht man jene Last, bei der die Weitere Informationen über das sichere Hantieren mit Hinterreifen den Kontakt mit dem Boden verlieren und schweren Lasten und eine Liste der typischen Faktoren, der Lader beginnt nach vorne zu kippen. Ein Umkippen die die Stabilität des Laders beeinflussen, finden Sie...

  • Seite 41: Lastanzeige

    Avant 860i Hubkraft Jedwede Darstellung, Diagramm, Tabelle oder Wert hinsichtlich der Kipplast sowie die ROC-Tabelle Umkippgefahr – Beachten Sie gelten nur, wenn die Warnung der Lastanzeige.  sicherer und ebener Untergrund Wenn Warnung WARNUNG  Lastanzeige ausgelöst wird, Lader steht oder bewegt sich mit max. 2 km/h,...

  • Seite 42: Kipplast - Lasttabelle

    Hubkraft Avant 860i Kipplast – Lasttabelle Die Lasttabellen helfen Ihnen dabei, das Gewicht der Lastdiagramm – 860i Last abzuschätzen, die mit dem Lader angehoben werden kann, ohne auf festem, stabilem Untergrund umzukippen. Sie geben die Lasten an, die mit Palettengabeln bei unterschiedlichen Positionen des Hubarms des Laders gehandhabt werden können.

  • Seite 43: Kipplast - Lastdiagramm

    Avant 860i Hubkraft Kipplast – Lastdiagramm Lastdiagramm Lastdiagramm 860i Anhand dieses Diagramms kann die Tragfähigkeit des Laders gemäß Abschnitt zwischen Schwerpunkt der Last und der Vorderachse des Laders ermittelt werden. Das Diagramm bezieht sich nur auf die Vorwärtsstabilität, nicht auf die maximal verfügbare Hubkraft.

  • Seite 44: Fahrbare Nutzlast

    Hubkraft Avant 860i Fahrbare Nutzlast Der nebenstehende Aufkleber zeigt eine Kipplast- Aufkleber A437268 der fahrbaren Nutzlast Tabelle und die errechnete fahrbare Nutzlast ROC (Rated Operating Capacity), anhand derer sich feststellen lässt, welche Last Lader sicher aufnehmen kann. Der Aufkleber ist auch vom Fahrersitz aus sichtbar.

  • Seite 45: Schätzung Der Tatsächlichen Hubkraft

    Avant 860i Hubkraft Schätzung der tatsächlichen Hubkraft Die tatsächliche Kipplast und die Stabilität des Laders hängen von zahlreichen Faktoren ab, die Sie berücksichtigen müssen, wenn Sie mit schweren Lasten oder Anbaugeräten hantieren. In der nachfolgenden Tabelle sind zahlreiche Faktoren aufgelistet, die die Stabilität des Laders beeinflussen.

  • Seite 46: Steuerungen Und Optionen Des Laders

    Steuerungen und Optionen des Laders Avant 860i Steuerungen und Optionen des Laders In diesem Kapitel werden die Positionen und Funktionen der Bedienelemente des Laders beschrieben. Die Positionen und Funktionen der Bedienelemente können bei unterschiedlichen Modellen und Kabinenversionen leicht voneinander abweichen. Auf den folgenden Seiten finden Sie Informationen über die Steuerungen und Optionen des Laders.

  • Seite 47: Übersicht Der Steuerungen

    Avant 860i Steuerungen und Optionen des Laders Übersicht der Steuerungen 860i ROPS Referenz Seite Armaturenbrett Zündschloss Hupenschalter Kontrollleuchten Schalter am Armaturenbrett Multifunktions-Display Steuerhebel für die Zusatzhydraulik Steuerhebel für Hubarm und Schaufel 49 Steuerhebel des Teleskop-Hubarms Zusätzlicher Steuerhebel für die Zusatzhydraulik...

  • Seite 48: Schalter Am Armaturenbrett

    Steuerungen und Optionen des Laders Avant 860i Schalter am Armaturenbrett Die Anzahl der zusätzlichen Steuerschalter hängt davon ab, welche Optionen auf dem Lader installiert sind. Die Position und die Anordnung von Schaltern können sich von den in diesem Kapitel dargestellten unterscheiden.

  • Seite 49: Armaturenbrett

    Avant 860i Steuerungen und Optionen des Laders Armaturenbrett Auf dem Armaturenbrett auf der rechten Seite des Fahrersitzes sind das Display, Anzeigeleuchten und Schalter montiert, die Ihnen bei der Steuerung des Laders helfen. ROPS Schalter und Kontrollleuchten Schalter auf dem Armaturenbrett:...

  • Seite 50: Multifunktions-Display

    Steuerungen und Optionen des Laders Avant 860i Kontrollleuchten Multifunktions-Display Symbol Farbe Bemerkungen Multifunktionsdisplay zeigt grundlegende Blinker Informationen an, wann immer der Lader läuft. Das Grün Nur Kommunalpaket Display bietet auch über Informationen, die mit den Elektrische Fehlfunktion Tasten des Displays ausgewählt werden können.

  • Seite 51: Dpf-Steuertasten

    Avant 860i Steuerungen und Optionen des Laders Tasten auf dem Display Steuertasten für das Display Drücken Sie diese Taste, um zur Basisansicht zurückzukehren. Drücken Sie sie erneut, um durch die verfügbaren Display-Informationsmodi zu schalten. Drücken Sie diese Taste, um Informationen über die elektronische Steuereinheit des Laders und des Motors anzuzeigen.

  • Seite 52: Warnungen Und Symbole Auf Dem Display

    Steuerungen und Optionen des Laders Avant 860i Warnungen und Symbole auf dem Warn- und Informationssymbole, Lader Display Symbol Farbe Bemerkungen Gefahrenzeichen Auf dem Display werden auch Informationen und Wenn dieses Symbol angezeigt wird, Warnungen hinsichtlich des Laders und dessen Motors liegt eine sicherheitsrelevante angezeigt.
  • Seite 53 Avant 860i Steuerungen und Optionen des Laders Englischsprachige Warn- und Informationsmeldungen auf dem Display Englischsprachiger Text auf dem Display: Übersetzung: ENGINE OIL PRESSURE LOW MOTORÖLDRUCK NIEDRIG AIR FILTER IS CLOGGED LUFTFILTER VERSTOPFT VOLTAGE LOW SPANNUNG NIEDRIG VOLTAGE HIGH SPANNUNG HOCH COOLANT TEMP HIGH KÜHLMITTELTEMPERATUR HOCH...

  • Seite 54: Steuerung Teleskophubarm, Zusatzhydraulik Und Anderer Funktionen

    Steuerungen und Optionen des Laders Avant 860i Steuerung Teleskophubarm, Zusatzhydraulik und anderer Funktionen Die meisten Funktionen des Laders werden je nach Modell über Bedienhebel auf der rechten Maschinenseite gesteuert: Hubarm- und Schaufelbewegungen, Zusatzhydraulik (Anbaugeräte), Motordrehzahl und zusätzliche Optionen oder Funktionen, die möglicherweise am Lader installiert wurden.

  • Seite 55: Bedienhebel Der Zusatzhydraulik (Für Hydraulisch Betriebene Anbaugeräte)

    Avant 860i Steuerungen und Optionen des Laders 2. Bedienhebel der Zusatzhydraulik (für hydraulisch betriebene Anbaugeräte) Hydraulisch betriebene Anbaugeräte sind an den Lader mithilfe des Multikupplungssystems angeschlossen. Für weitere Informationen siehe Seite 97.  Die Betriebsrichtung hängt vom verwendeten Anbaugerät ...

  • Seite 56: Joystick - 8 Funktionen

    Steuerungen und Optionen des Laders Avant 860i Vermeiden abrupte 4. Joystick – 8 Funktionen Bewegungen eines Anbaugeräts Die Lader der Serie 800 sind standardmäßig mit einem – Verwenden Sie elektrische VORSICHT Joystick acht Funktionen ausgestattet. Tasten mit Vorsicht. Wenn Sie...

  • Seite 57: Handgashebel

    überschritten wird. Für weitere Informationen siehe Seite 38. sich einen Notfall. Aktivierung der Feststellbremse, Handgashebel beim AVANT 860i: während Maschine AVANT-Ladern, Kohler-Motor Bewegung ist, könnte zu einer ausgestattet sind, sollte der Gashebel beim Anlassen Blockierung der Räder und einem...

  • Seite 58: Opticontrol® (Option)

    Steuerungen und Optionen des Laders Avant 860i 7. Opticontrol® (Option) Betriebsmodi von Opticontrol ® Opticontrol ® ist eine Option, die es zum Kinderspiel macht, Anbaugeräte mehreren gesteuerten Funktionen zu verwenden. Opticontrol ersetzt die bis ® Lesen auch Bedienungsanleitung dato verfügbare Option des Bedienschaltersatzes für Anbaugerätes zur richtigen Bedienung derselben.

  • Seite 59: Pto-Schalter

    Avant 860i Steuerungen und Optionen des Laders Opticontrol -System ® Bedienschaltersatz für hinten integrierten hydraulischen montierte Anbaugeräte (Option) Steuermodus profitiert nur von bestimmten Anbaugeräten, die für Funktionen Bedienschaltersatzes für Verwendung diesem Anbaugeräte sind auch für hinten montierte System vorgesehen sind.

  • Seite 60: 12 V-Steckdose

    Falls auf dem Mehrfachstecker des Anbaugeräts kein Stecker vorhanden ist, verwenden Sie bitte den separaten Adapter, um den Anschluss an reguläre Zwölf-Volt-Steckdose Laders vorzunehmen. Sie können sich auch an Ihren AVANT- Händler wenden, einen Stecker Mehrfachstecker des Anbaugeräts anzuschließen.

  • Seite 61: Motorraum Und Stauräume Auf Dem Lader

    Steuerungen und Optionen des Laders Motorraum und Stauräume auf dem Stauraum im vorderen Bereich Lader Bei den Ladern der Serie AVANT 800 gibt es vorne, neben dem Hubarm, einen Stauraum. Zugriff auf den Motorraum Um die vordere Platte abzunehmen und auf den Bevor Sie auf den Motorraum zugreifen, schalten Sie Stauraum zuzugreifen, könnte es notwendig sein, den...

  • Seite 62: Parallelführung

    Steuerungen und Optionen des Laders Avant 860i Parallelführung Niveauausgleich Lader der Serie 800 sind serienmäßig mit dem Parallelführung System, das das Anbaugerät in Niveauausgleich ausgestattet. Der Niveauausgleich ist in den Joystick-Steuerhebel von Hubarm und Schaufel derselben Position geneigt hält, wenn der Hubarm angehoben integriert.

  • Seite 63: Sanfter Antrieb (Option)

    Nach der Verwendung des Niveauausgleichs Sanfter Antrieb (Option) Während des Niveauausgleichs kann unter Umständen Der AVANT 860i kann optional mit dem sanften Antrieb Luft in die Hub- und Kippzylinder gelangen. Um ausgestattet werden, der ein Stoßdämpfersystem für unerwartete oder ungenaue Bewegungen des Hubarms den Hubarm ist.
  • Seite 64 Steuerungen und Optionen des Laders Avant 860i Zusatzgewichte Das serienmäßige Gegengewicht der AVANT-Lader der Gefahr Freisetzung Serie 800 ist ein 275 Kilogramm schwerer Block, der unter Druck stehendem auf der Rückseite des Laders montiert ist. In allen Hydrauliköl – Deaktivieren Sie...
  • Seite 65 Avant 860i Steuerungen und Optionen des Laders Gefahr eines Kontrollverlustes Zusätzliche Gegengewichte über Lader – Es können Zusatzgewichte installiert werden, um die Stabilität des Laders bei der Handhabung schwerer schweres Gegengewicht kann WARNUNG Lasten oder Anbaugeräte zu erhöhen. die Vorderseite des Laders zu Einzelgewichte mit leicht machen.

  • Seite 66: Hinzufügen Oder Entfernen Von Gegengewichten

    Steuerungen und Optionen des Laders Avant 860i Hinzufügen oder Entfernen von Gegengewichten Beim Ein- und Ausbau von Gegengewichten sind geeignete Hebezeuge zu verwenden. Zum Ein- und Ausbau der seitlichen Gegengewichte (180-Kilogramm-Satz, A49063): Gefahr von Bewegungen oder Installieren eine Hebeöse Herunterfallen Laders –...

  • Seite 67: Zusätzliche Anschlüsse Für Zusatzhydraulik, Vorne Und Hinten

    Avant 860i Steuerungen und Optionen des Laders Anhängerkupplung (Option) Zusätzliche Anschlüsse für Zusatzhydraulik, vorne und hinten Der Lader kann mit einer Anhängerkupplung für das Schleppen von Anhängern ausgerüstet werden. Es gibt Zusätzlich serienmäßigen zwei Arten von Anhängerkupplungen: Zusatzhydraulikanschluss kann der Lader optional mit...

  • Seite 68: Hintere Hebevorrichtung

    Steuerungen und Optionen des Laders Avant 860i Hintere Hebevorrichtung Eine hintere Hebevorrichtung ermöglicht die Montage Verwendung einiger Anbaugeräte Rückseite des Laders. Die hintere Hebevorrichtung wurde so konzipiert, dass sie verwendet wird, wenn ein anderes Anbaugerät am Hubarm des Laders montiert...

  • Seite 69: Sitz - Sicherheitsgurt Und Sitzeinstellung

    Avant 860i Steuerungen und Optionen des Laders Sitz – Sicherheitsgurt und Sitzeinstellung Gefahr von Stürzen vom Lader – Gefederter Sitz Transportieren niemals gefederte Sitz bietet folgenden Personen. Sitzplatzkapazität des WARNUNG Einstellungsmöglichkeiten: Laders: nur eine Person. Nehmen Beifahrer einem Laderteil bzw. einem Anbaugerät mit.

  • Seite 70: Luftgefederter Sitz (Option Für Kabine Gt)

    Steuerungen und Optionen des Laders Avant 860i Luftgefederter Sitz (Option für Kabine Sitzheizung eines luftgefederten Sitzes Für die Kabine GT ist ein luftgefederter Sitz als Option erhältlich. Auch luftgefederte Sitz ist serienmäßig mit einer Heizung ausgestattet. Der Schalter für die...

  • Seite 71: Scheinwerfer

    Die bezüglich der Verwendung des Scheinwerfer werden Laders im Straßenverkehr sowie mit dem Schalter auf der Notwendigkeit einer Zulassung Armaturenbrett und einer Versicherung. gesteuert. AVANT-Arbeitsscheinwerfer sind LED-Module. Es gibt verschiedene Helligkeitsoptionen – wenden Sie sich an Ihren AVANT-Händler.

  • Seite 72: Rundumleuchte (Optional)

    Verwenden oder reparieren Sie keine defekte Rundumleuchte. Ersetzen eine defekte Leuchte. Warnleuchten auf der Kabine GT Bei Ladern der Serie AVANT 800 mit Kabine GT sind die Warnleuchten in der Kabine integriert. Es gibt zwei Leuchten vorne und zwei hinten.

  • Seite 73: Kabinen (Option)

    Avant 860i Steuerungen und Optionen des Laders Kabinen (Option) Der AVANT 860i kann mit einer geschlossenen Kabine Standard- und optionale Ausstattung bei ausgestattet werden. Die Kabine GT kann nur für neue verschiedenen Kabinenmodellen Lader bestellt werden und kann nicht nachgerüstet werden.

  • Seite 74: Kabinensicherheit

    Steuerungen und Optionen des Laders Avant 860i Glasbruchgefahr – Fahren Kabinensicherheit nicht offener Sorgen Sie für eine gute Sicht aus der Kabine. Halten Kabinentür. Die Tür könnte VORSICHT Sie alle Fenster- und Scheibenbereiche sauber und frei bei Kontakt mit den Rädern von Schnee, Eis usw.

  • Seite 75: Lüftung Und Heizung

    Avant 860i Steuerungen und Optionen des Laders Gefahr schwerer Erkrankungen Lüftung und Heizung längerer Exposition Die Kabine GT ist serienmäßig mit einer Heizung gegenüber kristallinem WARNUNG ausgestattet. Darüber hinaus kann die Kabine auch mit Siliziumdioxid – Bedienen Sie einer Klimaanlage ausgestattet werden.
  • Seite 76 Steuerungen und Optionen des Laders Avant 860i Klimaanlage (Option für Kabine GT) Die Kabine GT kann optional mit einer Klimaanlage (Kühlung) ausgestattet werden. Der Schalter für die Klimaanlage befindet sich auf der linken Seite des Fahrersitzes. Wenn die Klimaanlage montiert ist, befindet sich ihr Kondensator hinter der Kabine.

  • Seite 77: Bedienungshinweise

    Avant 860i Bedienungshinweise Bedienungshinweise Denken Sie immer daran: Sicherheit geht vor! Testen Sie alle Funktionen des Laders an einem offenen und sicheren Ort. Stellen Sie sicher, dass sich keine Personen im Arbeitsbereich des Laders bzw. im Gefahrenbereich des Anbaugeräts aufhalten.

  • Seite 78: Starten Des Laders

    Bedienungshinweise Avant 860i Starten des Laders Risk of toxication - Do not start Vor dem Start the loader in enclosed space - Führen Sie vor dem Anlassen des Motors die täglichen Exhaust emissions kill WARNUNG Inspektionen durch, siehe Seite 113.

  • Seite 79: Zündschlüssel

    Avant 860i Bedienungshinweise Zündschlüssel Starten des Motors Führen Sie tägliche Kontrollen durch (siehe Seite 113). Drehen sie den Batteriehauptschalter auf EIN. Setzen Sie sich auf den Fahrersitz, stellen Sie den Sitz ein und legen Sie den Sicherheitsgurt an. Der Lader startet erst dann, wenn der Fahrer sitzt.

  • Seite 80: Motor Stoppen (Sicheres Stopp-Verfahren)

    Motoröl zirkulieren, bevor Sie Laders mindestens eine Drehzahl oder Motorlast erhöhen. Minute im Leerlauf laufen. Lassen Sie ihn längere Zeit laufen, wenn Handgashebel beim AVANT 860i: der Motor stark belastet wurde. Die Leerlaufdrehzahl ermöglicht AVANT-Ladern, Kohler-Motor Zirkulation des Motoröls und die ausgestattet sind, sollte der Gashebel beim Anlassen Kühlung des Turboladers.
  • Seite 81 Avant 860i Bedienungshinweise Vermeiden Sie einen unnötigen Leerlauf des Motors. Der Leerlauf Laders verursacht einen internen Verschleiß des Motors, Emissionen und eine Verstopfung Abgas- Emissionskontrollsysteme. Dieselmotoren sind nicht dafür vorgesehen, über längere Zeiträume Leerlauf laufen gelassen zu werden. Schalten Sie den Motor ab, wenn Sie den Fahrersitz verlassen.

  • Seite 82: Fahrantrieb

    Bedienungshinweise Avant 860i Fahrantrieb Arbeitsprinzip Fahrpedale Der Lader AVANT 860i ist mit einem hydrostatischen  Vorwärts fahren: Betätigen Sie vorsichtig das Fahrantrieb ausgestattet. Dieser basiert auf einer rechte Fahrpedal bis sich der Lader langsam in variablen hydraulischen Verstellpumpe Bewegung setzt.
  • Seite 83 Avant 860i Bedienungshinweise Die Pedale funktionieren nicht, wenn der PTO-Modus Gefahr durch abrupte Bewegung für stationäre Anbaugeräte eingeschaltet ist. – Ändern Fahrgeschwindigkeitsbereich VORSICHT Umkippgefahr – Vermeiden Sie nicht, während Sie mit einer Drehungen hoher höheren Geschwindigkeit Geschwindigkeit. Der Lader kann WARNUNG fahren.
  • Seite 84 Bedienungshinweise Avant 860i OptiDrive® Die Lader 860i sind standardmäßig mit dem effizienten Avant OptiDrive ® -Hydraulikantriebssystem ausgestattet. Konstruktion Systems ermöglicht einen optimalen Hydraulikölfluss und hilft durch Minimierung von Verlusten, Energie zu sparen. Dies wird durch Einsatz integrierter hocheffizienter Avant-Ventilblöcke und Schlaucharmaturen des Typs EO3 erreicht.

  • Seite 85: X-Verriegelung (Kreuzverriegelung) Und Rutschsicherung

    Avant 860i Bedienungshinweise X-Verriegelung (Kreuzverriegelung) und Rutschsicherung X-Verriegelung (Kreuzverriegelung) Anti-Slip-Ventil (Option) Der hydraulische Antriebskreis verfügt über ein System, mit dessen Hilfe die Räder auf der linken und rechten Wenn der Lader mit dem optionalen Anti-Slip-Ventil Laderseite unterschiedlicher Drehzahl rollen ausgestattet ist, gibt es einen zusätzlichen Schalter auf können.

  • Seite 86: Lassen Sie Den Lader Gut Aufwärmen

    Bedienungshinweise Avant 860i Betätigen Sie die Feststellbremse, Lassen Sie den Lader gut aufwärmen wenn Bremskraft hydrostatischen Fahrantriebs Die Temperatur des Hydrauliköls hat Einfluss auf den zurückgegangen ist. hydrostatischen Fahrantrieb des Laders. Wenn die Hinterräder könnten unmittelbar Umgebungstemperatur unter 5 °C beträgt, muss blockieren.
  • Seite 87 Verwenden Sie keine anderen Kabeltypen. Das Kabel muss für den Einsatz im Freien zugelassen sein. Motorvorwärmer A419475 (850) A419474 (860i) sind für den Betrieb mit 220– Volt, 50–60 Hertz Wechselstrom vorgesehen. Das Kabel darf nicht modifiziert werden dürfen keine Transformatoren verwendet Brand- und Stromschlaggefahr –...

  • Seite 88: Lenken Des Laders

    Bedienungshinweise Avant 860i Lenken des Laders Kollisions- und Quetschgefahr – Der Lader wird mit dem Lenkrad gesteuert. Das Halten Sie Ihre Hände und Füße Lenksystem wird hydraulisch betrieben. Eine praktische innerhalb WARNUNG Möglichkeit, den Lader zu lenken, besteht darin, ihn mit Sicherheitsrahmens.

  • Seite 89: Falls Der Lader Umkippt

    Avant 860i Bedienungshinweise Falls der Lader umkippt Falls Lader umkippt: Schalten Sie den Motor des Laders Vermeiden Sie ein Umkippen des Laders, indem Sie ihn unverzüglich aus. Laufende gewissenhaft bedienen und die Anweisungen in diesem Motoren Pumpen eines Handbuch befolgen. Dennoch ist es wichtig zu wissen,...

  • Seite 90: Handhabung Von Material

    Bedienungshinweise Avant 860i Handhabung von Material WARNUNG: Umkippgefahr (nach vorne) – Halten Sie die Last nahe am Boden und Vergewissern Sie sich, dass Sie den richtigen fahren Sie langsam. Anbaugerättyp für das bearbeitete Material verwenden. Lesen Sie das Benutzerhandbuch sorgfältig Verwenden Sie die richtige Schaufelgröße und den...

  • Seite 91: Arbeiten Mit Anbaugeräten

    Normen und Anforderungen entsprechen. Ein Anbaugerät, das nicht speziell für den Lader konzipiert wurde, könnte unnötige Sicherheitsrisiken verursachen. Stellen Sie sicher, dass der 860i in der Bedienungsanleitung des Anbaugeräts ausdrücklich als kompatibler Lader aufgeführt ist. Bei einigen Anbaugeräten kann die Verwendung von zusätzlichen speziellen Schutzvorrichtungen bzw.
  • Seite 92 Verwenden Sie nur AVANT-Anbaugeräte, die für Ihr Ladermodell konzipiert wurden. Jedes am Lader angebrachte Anbaugerät muss eigens für die Verwendung mit dem AVANT 860i ausgelegt sein, was in der Bedienungsanleitung des Anbaugeräts angegeben sein muss. Der Hersteller des Anbaugeräts ist für die Bewertung der Risiken in Zusammenhang mit dem Ankoppeln des Anbaugeräts und dessen Verwendung mit diesem Ladermodell verantwortlich.

  • Seite 93: Montage Von Anbaugeräten

    Avant 860i Arbeiten mit Anbaugeräten Montage von Anbaugeräten Das Anbaugerät wird an den Hubarm des Laders mittels Schnellkupplungsplatte am Hubarm des Laders und dem Kupplungsgegenstück am Anbaugerät montiert. Das Anbaugerät wird standardmäßig mit zwei manuell betriebenen Verriegelungsbolzen der Kupplungsplatte angeschlossen. Optional stehen Hydraulikkupplungsbolzen zur Verfügung, die über einen elektrischen Schalter gesteuert werden.
  • Seite 94 Arbeiten mit Anbaugeräten Avant 860i Schritt 2:  Setzen Sie sich auf den Fahrersitz, legen Sie den Sicherheitsgurt an, starten Sie den Lader und kippen Sie die Schnellkupplungsplatte nach vorne.  Den Lader in das Anbaugerät fahren. Wenn Ihr Lader mit einem Teleskop- Hubarm ausgestattet ist, können Sie diesen verwenden, um die...

  • Seite 95: Hydraulikkupplung Für Anbaugeräte

    Avant 860i Arbeiten mit Anbaugeräten Hydraulikkupplung für Anbaugeräte Die optionale hydraulische Geräteanbauplatte ermöglicht das Verriegeln und Trennen von Anbaugeräten vom Fahrersitz aus. Ein Bedienschalter befindet sich auf der rechten Seite des Bedienpaneels (siehe Seite 48). Der Schalter ist mit einer Schiebeverriegelung ausgestattet, um ein versehentliches Entriegeln eines Anbaugeräts zu verhindern.
  • Seite 96 Arbeiten mit Anbaugeräten Avant 860i Anschließen des Mehrfachsteckersystems: Richten Sie die Kupplungen der Multikupplung am Anbaugerät auf die entsprechenden Löcher im Multikupplungsanschluss des Laders aus. Die Multikupplung lässt sich nicht anschließen, wenn die Kupplung am Anbaugerät umgedreht ist. Schließen Sie die Multikupplung an und verriegeln Sie diese, indem Sie den Hebel in Richtung des Laders drehen.

  • Seite 97: Bedienung Der Zusatzhydraulik

    Avant 860i Arbeiten mit Anbaugeräten Bedienung der Zusatzhydraulik Die Zusatzhydraulik (für hydraulisch betriebene Anbaugeräte) wird mit dem Bedienhebel auf dem Bedienpanel oder mit den Schaltknöpfen des Joysticks mit acht Funktionen gesteuert (siehe Seite siehe Seite 54). Der Bedienhebel rastet in der Raststellung ein, die für den Dauerbetrieb von Anbaugeräten genutzt wird, die einen konstanten Ölfluss benötigen (z.B.

  • Seite 98: Restdruck Aus Dem Hydrauliksystem Entlassen

    Arbeiten mit Anbaugeräten Avant 860i Restdruck aus dem Hydrauliksystem entlassen Stellen Sie sicher, dass sich kein Druck mehr im Hydrauliksystem befindet, der zu gefährlichen Situationen bei Wartungs- oder Servicearbeiten an Lader oder Anbaugerät führen kann. Um das Hydrauliksystem drucklos zu machen, schalten Sie den Ladermotor aus und lassen Sie den Hubarm komplett ab.

  • Seite 99: Kupplungsadapter

    Arbeiten mit Anbaugeräten Kupplungsadapter AVANT bietet Kupplungsadapter an, um die Verwendung bestimmter Anbaugeräte zu vereinfachen. Siehe Informationen in der Bedienungsanleitung der einzelnen Anbaugeräte, ob ein Adapter verwendet werden kann. Beide Adaptertypen sind an der Schnellkupplungsplatte des Laders verriegelt. Die Adapter haben ein ähnliches Schnellkupplungssystem, um das Anbaugerät an Adapter und Lader zu verriegeln.
  • Seite 100 Arbeiten mit Anbaugeräten Avant 860i Drehadapter A424406 Der Drehadapter wurde für die gleichen Arbeiten wie der Kippadapter konzipiert. Der vollständige Drehadapter ermöglicht es, das Anbaugerät vollständig auf den Kopf zu stellen. Dies kann bei Nivellierungsarbeiten nützlich sein. Umkippgefahr – Ein Seitenschubadapter verringert die seitliche Stabilität des Laders erheblich.

  • Seite 101: Lagerung, Transport, Befestigungspunkte Und Anheben

    Avant 860i Lagerung, Transport, Befestigungspunkte und Anheben Lagerung, Transport, Befestigungspunkte und Anheben Vor dem Transportieren oder Anheben: Zurrpunkte  Montieren Sie die Knickgelenksperre, siehe Seite Der Lader muss beim Transport, z. B. auf einem 111. Anhänger, sicher verzurrt werden. Zum Festzurren ...

  • Seite 102: Transport Auf Anhänger

    Lagerung, Transport, Befestigungspunkte und Anheben Avant 860i Den Lader wie folgt für den Transport Der Schwerpunkt eines Laders ohne Anbaugerät liegt vorbereiten: etwas vor der Hinterachse. Berücksichtigen Sie die Größe und das Gewicht des Anbaugeräts sowie Alle Lasten sichern. Vergewissern Sie sich, dass etwaige zusätzliche Gegengewichte am Lader.
  • Seite 103 Avant 860i Lagerung, Transport, Befestigungspunkte und Anheben Berücksichtigen Sie alle zusätzlichen Gegengewichte, Befestigungsoptionen Anbaugeräte und andere Ausrüstung bei der Schätzung Last Anhänger. Zusätzliche Optionale Ausrüstung für häufigen Gegengewichte sowie andere Optionen und Ausrüstung Anhängertransport können den Lader schwerer machen als auf dem Typenschild angegeben.

  • Seite 104: Einlagerung

    Lebensdauer eine reibungslose Verwendung des Laders zu gewährleisten. verwenden. Entfernen Sie die  Es wird empfohlen, vor der Einlagerung die Ösen der Gegengewichte immer regelmäßige Wartung auszuführen. Ihre Avant- sofort nach Servicestelle steht Ihnen dafür gerne Montagearbeiten. Verfügung.

  • Seite 105: Anheben Des Laders

    Avant 860i Lagerung, Transport, Befestigungspunkte und Anheben Anheben des Laders  Siehe Handbuch des Motorherstellers, um den Motor für die Langzeitlagerung vorzubereiten. Anheben eines Laders mit ROPS: Wenn Sie einen  Pumpen Sie die Reifen auf den empfohlenen Lader anheben, der mit dem ROPS-Überrollbügel Reifendruck auf.
  • Seite 106 Lagerung, Transport, Befestigungspunkte und Anheben Avant 860i Umkippgefahr Laders – Auf dem folgenden Bild ist das Prinzip des Anhebens Verwenden eine eines Laders mit dem ROPS-Überrollbügel mit vier angemessene Ausrüstung und Hebegurten dargestellt: beachten WARNUNG Sicherheitsanweisungen Sicherheitshinweise, wenn Sie den Lader anheben.

  • Seite 107: Instandhaltung Und Wartung

    Instandhaltungs- und Wartungsarbeiten in der Tabelle dieses Handbuchs, kann die Gewährleistung für Schäden am Lader gegebenenfalls verfallen. Ersatz- und Serviceteile erhalten Sie über Ihren autorisierten AVANT-Servicepartner. Bei Fragen oder um weitere Informationen einzuholen, kontaktieren Sie bitte Ihren lokalen AVANT-Kundendienst oder -Händler.

  • Seite 108: Sicherheitsanweisungen

    Installieren Sie die Knickgelenksperre beim Anheben der Maschine (z.B. beim Reifenwechsel). Trennen Sie die Batterie, bevor Sie Arbeiten am Elektrosystem oder an der Batterie durchführen.  Wenden Sie sich an Ihren AVANT-Händler oder den AVANT-Kundendienst, wenn Sie Ersatzteile oder weitere Informationen zu Wartungsarbeiten benötigen. Verbrennungs- Schnittgefahr durch spritzendes Öl oder Schmutz –...
  • Seite 109 Avant 860i Instandhaltung und Wartung Sicherer Umgang mit hydraulischen Komponenten Unter hohem Druck austretende Flüssigkeiten können in die Haut eindringen und schwere Verletzungen verursachen – Hantieren Sie niemals mit unter Druck stehenden Komponenten. Vergewissern Sie sich vor dem Hantieren mit Hydraulikkomponenten, dass der Druck aus der Hydraulikanlage des Anbaugeräts und des...
  • Seite 110 Instandhaltung und Wartung Avant 860i Gefahr eines Kontakts mit sich Herunterfallende Last – bewegenden Teilen – Stellen Sie Quetschgefahr.Sichern Sie den den Motor stets ab, bevor Sie Hubarm des Laders immer mit der WARNUNG WARNUNG auf den Motorraum zugreifen. Lieferumfang enthaltenen Motorkühlgebläse,...

  • Seite 111: Montage Von Hubarmstütze Und Knickgelenksperre

    Avant 860i Instandhaltung und Wartung Hubarmstütze an der Stelle Montage von Hubarmstütze und Knickgelenksperre Montage der Hubarmstütze: Wenn der Zugriff auf den unteren Bereich in der Nähe eines angehobenen Hubarms erforderlich ist, montieren Sie die Wartungshalterung am Hydraulikzylinder des Hubarms.

  • Seite 112: Plan Für Tägliche Inspektionen Und Regelmäßige Wartungsarbeiten

    Kontrollen, die ausdrücklich bei laufendem Motor durchgeführt werden müssen. Befolgen Sie den empfohlenen Wartungsplan. Führen Sie Aufzeichnungen über die durchgeführten Wartungsarbeiten. Wenden Sie sich an den AVANT-Kundendienst, wenn Sie sich hinsichtlich einer der Wartungsarbeiten unsicher sind oder wenn Sie Ersatzteile benötigen.

  • Seite 113: Tägliche Wartungsarbeiten Und Inspektionen

    Avant 860i Instandhaltung und Wartung Tägliche Wartungsarbeiten und Inspektionen  Prüfen Sie den Lader vor einer jeden Arbeitsschicht von allen Seiten. Führen Sie die unten aufgeführten Aufgaben täglich vor der Inbetriebnahme des Laders und nach allen zehn Betriebsstunden durch. ...

  • Seite 114: Regelmäßiger Service Und Wartung

    Instandhaltung und Wartung Avant 860i Regelmäßiger Service und Wartung Zusätzlich zu den bei den täglichen und wöchentlichen Inspektionen aufgeführten Punkten müssen die folgenden Wartungsarbeiten regelmäßig durchgeführt werden. Alle 400 Nach den ersten Betriebsstunden Wartungsplan für regelmäßige Wartungsarbeiten oder jährlich –...

  • Seite 115: Motor-Dieselpartikelfilter (Dpf)

    Avant 860i Instandhaltung und Wartung Motor-Dieselpartikelfilter (DPF) Allgemeine Informationen über DPF DPF-Regeneration Der Lader ist mit einem Dieselpartikelfilter (DPF) Die Regenerationsmethode des DPF hängt von der ausgestattet. Dieser Filter entfernt feine Partikel, die bei angesammelten Rußbelastung normaler der Verbrennung von Dieselkraftstoff entstehen. Der...

  • Seite 116: Benutzeraktion Erforderlich

    Die Regeneration bei einem autorisierten Kundendienst ist erforderlich. Die Motorleistung ist eingeschränkt. Wenn die aktive geparkte Regeneration nicht durchgeführt wird und die Rußbelastung über 110 Prozent liegt, ist es nicht mehr möglich, den Partikelfilter ohne einen Besuch beim autorisierten AVANT- Kundendienst zu regenerieren.

  • Seite 117: Tägliche Und Routinemäßige Wartungsarbeiten

    Avant 860i Instandhaltung und Wartung Tägliche und routinemäßige Wartungsarbeiten Brand- oder Explosionsgefahr – Geben Sie beim 1. Tanken Hantieren mit Kraftstoff besonders Acht. Überprüfen Sie den Kraftstoffpegel und tanken Sie  Stellen Sie immer den Motor aus und gegebenenfalls nach.
  • Seite 118 Instandhaltung und Wartung Avant 860i Wenn der Kraftstoff ausgeht: 2. Prüfen Sie den allgemeinen Zustand des Laders. Wenn Sie wenig Kraftstoff haben und den Lader auf Abhängen bedienen, kann der Lader zum Stillstand  Stellen Sie sicher, dass alle Sicherheitsaufkleber...

  • Seite 119: Reinigen Der Außenseite Des Laders

    Avant 860i Instandhaltung und Wartung B. Reinigen des Innenraums des 3. Reinigen des Laders Laders Die Sauberkeit des Laders ist nicht nur eine Frage der Reinigen Sie die Kabine und den Innenraum mit Optik. Eine schmutzige Maschine läuft heißer und geeigneten milden Reinigungsmitteln.

  • Seite 120: Reinigen Von Kühlsystemen

    Kühlgebläse und Oberflächen täglich gereinigt werden. Der Hydraulikölkühler befindet sich auf der rechten Seite des Vorderwagens. Motorkühler im Motorraum. Beim 860i ist auch ein Zwischenkühlersystem im Motor vorhanden. Halten Sie den Einlassbereich oben auf dem Motor und das Gebläse sauber. Legen keine Gegenstände...
  • Seite 121 Avant 860i Instandhaltung und Wartung 4. Tragen Sie Fett auf die Schmierpunkte auf dem Lader: Schmierpunkte auf. Referenz Anzahl der Schmierpunkte Die Schmierung der Drehpunkte ist 1. Knickgelenk von grundlegender Bedeutung, um Linke Seite des Laders Verschleiß Verbindungsstücken zu vermeiden.
  • Seite 122 Instandhaltung und Wartung Avant 860i D. Kupplungsplatte und Kippzylinder B. Vorderwagen 5. Führen Sie eine Sichtprüfung des Hubarms, der Drehzapfen und anderer Metallstrukturen durch. Führen Sie eine Sichtprüfung der Laderstrukturen durch. Verwenden Sie den Lader nicht, wenn es sichtbare Schäden, Anzeichen von Verkrümmungen, Brüchen, Rissen oder Knickungen gibt.
  • Seite 123 Avant 860i Instandhaltung und Wartung 6. Prüfen Sie das Anzugsmoment von Gefahr durch Herunterfallen der Schrauben, Muttern und Last – Prüfen alle Anschlüssen. Drehzapfen. Prüfen Sie den festen WARNUNG Prüfen regelmäßig Anzugsmoment Sitz der Verriegelungsschrauben Schrauben, Muttern und Hydraulikanschlüssen. Führen aller Drehzapfen.

  • Seite 124: Prüfen Der Räder

    Informationen hergestellt werden. Verwenden keine Schrauben, Muttern und Unterlegscheiben finden Sie wiederverwendbaren Schlauchanschlüsse. im Ersatzteilkatalog. Wenden Sie sich an den AVANT- Konische Hydraulikanschlüsse des Typs JIC könnten Kundendienst, wenn hinsichtlich geeigneter beim Entfernen und erneuten Anziehen beschädigt Befestigungsmittel nicht sicher sind.

  • Seite 125: Hydraulikölpegel Überprüfen

    Avant 860i Instandhaltung und Wartung Der richtige Reifendruck hängt vom Reifenmodell und Stellen Sie sicher, dass das Anbaugerät verriegelt ist, vorgesehenen Last Siehe Kapitel wenn ein Anbaugerät auf der Schnellkupplungsplatte „Technische Daten“. montiert ist. Prüfen Sie die Funktion des Anbaugeräts Position Hydraulikschläuche...

  • Seite 126: Die Zweite Markierung

    Instandhaltung und Wartung Avant 860i Motorölpegel überprüfen Prüfen Sie den Motorölstand mit dem Messstab. Um mit dem Messstab ein korrektes Ergebnis zu erzielen, stellen Lader einer ebenen Oberfläche ab; lassen Sie den Motor abkühlen und den Ölstand absenken, bevor Sie den Ölstand prüfen;...
  • Seite 127 Lage, das gesamte Wasser aus verunreinigtem Kraftstoff zu entfernen. Vorratsbehälter, wenn der Motor warm ist. Heißes Kühlmittel kann Avant 860i: austreten schwere Beim AVANT 860i befindet sich ein Wassersensor im Verbrennungen verursachen. Wasserabscheider. Eine Leuchte Lassen Sie den Motor vollständig Armaturenbrett zeigt an, wann der Wasserabscheider entleert werden muss.

  • Seite 128: Prüfen Eines Motorluftfilterelements

    Instandhaltung und Wartung Avant 860i Prüfen eines Vermeiden Sie einen Verschleiß Motorluftfilterelements Schäden Motor – Bedienen Sie den Lader niemals Prüfen Sie den Luftfilter und reinigen oder tauschen Sie ohne eine richtige und korrekt ihn im Bedarfsfall aus. Tauschen Sie den Filter alle 400 montierte Luftfilterpatrone.
  • Seite 129 Avant 860i Instandhaltung und Wartung Prüfen Sie auch den Zustand und die Brandgefahr – Stellen Sie sicher, Befestigung der Batterie, des dass Batterie gegen Batteriehauptschalters und dessen Kabel. Bewegung gesichert ist. Die WARNUNG Prüfen und reinigen Sie die Batteriepole Isolatoren von Kabeln einer sich regelmäßig.

  • Seite 130: Austausch Des Kabinenluftfilters

    Instandhaltung und Wartung Avant 860i Prüfen der Stromkabel des Laders Austausch des Kabinenluftfilters Prüfen Sie weitere Stromkabel sowie deren Verlegung Wenn der Lader mit einer geschlossenen Kabine Befestigung. Wenn Anzeichen ausgestattet ist Beschädigungen an Stromkabeln oder Komponenten sehen, verwenden Sie den Lader nicht mehr und...

  • Seite 131: Inspektionen Nach Dem Starten Des Laders

    Avant 860i Instandhaltung und Wartung Inspektionen nach dem Starten Prüfen des Fahrantriebs und der des Laders Lenkung  Prüfen der Bewegungen des Prüfen Sie die Funktionstüchtigkeit der Pedale und Hubarms der Lenkung. Die Pedale müssen sich frei bewegen können und dürfen nicht klemmen oder sich steif ...

  • Seite 132: Wenn Sie Gegengewichte Anbringen Oder Abnehmen

    Instandhaltung und Wartung Avant 860i Wenn Sie Gegengewichte anbringen oder abnehmen Lastsensor kalibrieren Kalibrieren des Lastsensors: Montierten oder demontieren Sie Gegengewichte Der Lastsensor muss kalibriert werden, wenn Sie am Lader. Heckgewichte an der Maschine anbringen oder von Nehmen Sie die Motorabdeckplatte und die linke dieser entfernen.

  • Seite 133: Regelmäßige Wartung

    Avant 860i Instandhaltung und Wartung Regelmäßige Wartung Diese Wartungs- und Instandhaltungsarbeiten könnten spezielle Geräte, Werkzeuge oder Fertigkeiten erfordern. Sie sind erfahrenen und sachkundigen Personen vorbehalten. 1. Austausch des Luftfilters Tauschen Sie den Motorluftfilter mindestens ein Mal im Jahr aus. Tauschen Sie den Filter häufiger aus, wenn der Lader unter staubigen Bedingungen betrieben wird, in denen der Filter häufig gereinigt werden muss.

  • Seite 134: Hydraulikölfilter Wechseln

    Der Hydrauliköldruckfilter befindet sich oben auf dem Hydraulikpumpenaggregat. Verwenden Sie zum Aufschrauben des Filters ein allgemeines Filterwechselwerkzeug. Sammeln Sie das gesamte Kraftstofffilter für AVANT 860i Altöl. Der Hauptkraftstofffilter und der Wasserabscheider Beim Einsetzen eines neuen Filters muss dessen befinden sich auf der linken Seite des Laders und seine Dichtung mit Öl eingerieben werden.

  • Seite 135: Kraftstoffleitungen Überprüfen

    Avant 860i Instandhaltung und Wartung 8. Kraftstoffleitungen überprüfen Prüfen Sie die Batterie und  deren Kabel, Montage, Zustand und Überprüfen alle Kraftstoffleitungen Schlauchklemmen auf Zeichen von Verschleiß oder Ladekapazität. Beschädigung. Prüfen Sie, Kraftstoffleitungen so verlegt sind, dass sie nicht Prüfen Sie die Sauberkeit, die Befestigung und den...

  • Seite 136: Prüfen Von Hydraulikschläuchen Und Armaturen

    Manometer, das mit einer Messarmatur Hydraulikdruckmessgerät entsprechender ausgestattet ist, Ventilbaugruppe Messskala und Anschlüssen erforderlich, um die gemessen werden. Kontaktieren Sie hinsichtlich der Messung durchzuführen. Messung und Einstellung Ihren AVANT-Kundenservice. Einstellung muss qualifizierten Wartungstechnikern durchgeführt werden. Die für jeden Hydraulikkreis angegebenen Drücke dürfen nicht überschritten werden.
  • Seite 137 Wenn Schäden Hydraulikpumpen, vermuten, dass die Zugkraft des Laders nachgelassen Hydraulikzylindern hat, wenden Sie sich an den nächsten AVANT- Kundendienst. Es sind zwei Druckbegrenzungsventile Hydraulikmotoren. verbaut, für die ein fester Druck eingestellt ist. Bei der Gewährleistung deckt keinerlei Störungssuche im Antriebssystem sollten auch das...

  • Seite 138: Messen Und Einstellen Des Ladedrucks Von Verstellpumpen

    Instandhaltung und Wartung Avant 860i  Messen und Einstellen des Darüber hinaus gibt es die Paare 3 und 4 mit Ladedrucks von Verstellpumpen Aluminium-Bronze-Gleitplatten am oberen Ende des inneren Hubarms. Um auf die Platten 3 und 4 Eine in das Gehäuse der Antriebspumpe integrierte zugreifen zu können, muss der innere vom äußeren...

  • Seite 139: Teilenummern Der Gleitplatten

    Einstellen der Gleitplatten 1 und möglich behoben werden sollten. Wenden Sie sich an entfernt werden kann, den AVANT-Kundendienst, wenn Sie ungewöhnliche tauschen Sie alle Gleitplatten Vibrationen oder Geräusche vermuten. Der Turbolader aus. des Kohler-Motors könnte ein normales Pfeifgeräusch machen, das für gewöhnlich auch im Leerlauf zu hören Zum Austausch der Gleitplatten 3 ist.

  • Seite 140: Prüfen Von Sicherheitsrahmen, Sitz, Sicherheitsgurt, Leuchten Und Sonstigen Sicherheitsvorrichtungen

    Instandhaltung und Wartung Avant 860i  Prüfen der Prüfen Sie die Griffflächen am Boden des Laders Steuergerätediagnose (nur AVANT und an den Zugangsstufen. Reinigen Sie die 860i) Oberflächen und tauschen Sie sie gegebenenfalls aus. Bei einem Lader mit Kohler-KDI-Motor befindet sich ein ...

  • Seite 141: Warten Der Klimaanlage Der Kabine

    Öltyp: S verlangsamt werden, sofern diese Maßnahmen in einem frühen Stadium ergriffen werden. Wenden Sie sich an den AVANT-Kundendienst, wenn ein Spiel im Knickgelenk vorhanden ist. Der Verschleiß des Knickgelenks wird in der Regel durch mangelnde Schmierung verursacht. Halten Sie den Lader sauber und sorgen Sie für eine ausreichende...

  • Seite 142: Filter - Liste Der Filter

    Instandhaltung und Wartung Avant 860i Filter – Liste der Filter Um einfach ordnungsgemäße Ersatzteile zu erhalten, können Sie die nachfolgenden Servicepakete bei Ihrem Händler bestellen. Um Teile zu bestellen, wenden Sie sich bitte Ihren AVANT-Händler oder autorisierten Kundendienst. Filter 860i...

  • Seite 143: Elektrisches System & Sicherungen

    Stromstörung immer zuerst die Sicherungen. Wenn Joystick eine Sicherung wiederholt durchbrennt, such Sie die Ursache hierfür. Die Stromkabel könnten beschädigt Sitzheizung sein. Kontaktieren Sie nötigenfalls Ihren AVANT- Rundumleuchte Servicepartner. Wenn eine Sicherung oder ein Relais ausgetauscht Opticontrol werden muss, muss sichergestellt werden, dass immer die richtigen Ersatzteile verwendet werden.

  • Seite 144: Starthilfe Und Startstromunterstützung

    Instandhaltung und Wartung Avant 860i Gefahr des Verschüttens von Batteriesäure anderer Verletzungen – Wenden WARNUNG Starthilfeverfahren nur dann an, wenn keine anderen Mittel zum Starten verfügbar sind. Eine Batterie kann während Starthilfeverfahrens explodieren Batteriesäure verschütten, Starthilfe und insbesondere wenn sie beschädigt, Startstromunterstützung...

  • Seite 145: Entsorgung Am Ende Der Lebensdauer

    Avant 860i Instandhaltung und Wartung Lesen Gefahr Stromschlag, Bedienungsanleitung Funken, Feuer Fahrzeugs, für Verbrennungen – Verwenden Sie VORSICHT VORSICHT Notstromversorgung sorgt, stets qualitativ hochwertige sicherzustellen, dass Starthilfekabel guten Fahrzeug für diesen Zweck Klemmen und Isolatoren. Achten geeignet ist. Das Fahrzeug kann Sie darauf, dass der Querschnitt Startstromunterstützung...

  • Seite 146: Fehlerbehebung

    Prüfen und laden Sie die Batterie. Batteriespannung zu niedrig Motor startet nicht. Prüfen Sie die Sicherungen. Falls die Sicherung wiederholt durchbrennt, ermitteln Sie die Ursache. AVANT Service kontaktieren Durchgebrannte Sicherung Prüfen Sie auch die Hauptsicherung, die in den Batteriekabeln eingebaut ist.
  • Seite 147 Schlechter Anschluss der nach dem Lösen der Verkabelung des Prüfen Sie Kabel, Sicherung und Schalter und reparieren Sie Feststellbremse nicht. Feststellbremsenschalters, sie gegebenenfalls. AVANT Service kontaktieren defekte Sicherung oder defekter Schalter Geringer hydraulischer Kontaktieren Sie den Service hinsichtlich der Druckprüfung. Ladedruck Prüfen und tauschen Sie es gegebenenfalls aus.

  • Seite 148: Wartungsnachweis

    Wartungsnachweis Avant 860i Wartungsnachweis 1. Kunde 2. Ladermodell Seriennummer: 3. Kaufdatum Wartungsdatu Betriebszeit Service durchgeführt von: Bemerkungen (Stunden) Stempel/Unterschrift TT / MM / JJJJ _____/ 50 h ___/___/_____ _____/ 450 h ___/___/_____ ___/___/_____ _____/ 850 h ___/___/_____ _____/ 1.250 h ___/___/_____ _____/ 1.650 h...
  • Seite 149 Avant 860i Anmerkungen...
  • Seite 150 Avant 860i Anmerkungen...

  • Seite 152: Index

    Fahrzeug- Kipplast – Lasttabelle • 42 Leistungsverteilungseinheit • Austausch des Luftfilters • 133 Kommunalpaket (optional) • 71 Avant warranty • 8 Kraftstoffanforderungen • 35, Falls der Lader umkippt • 89 36, 78, 117 Fehlerbehebung • 79, 80, 146 Kraftstofffilter wechseln • 134 Feststellbremsenschalter •...
  • Seite 153 Motorraum und Stauräume auf Zustand und Ladekapazität. Schutzausrüstung • 17 dem Lader • 61 • 21, 135 Sicherheitsanweisungen • 108 Motorspezifikationen – 860i • Prüfen Sie die Montage und Sicherheitsgurt • 12 den Betrieb der Antriebsmotoren. • 139 Motorvorwärmer (Option) • 86 Sicherheits-Überrollbügel...
  • Seite 154 Avant 860i Steuerungen und Optionen Wenn der Lader mit einer des Laders • 46 geschlossenen Kabine ausgestattet ist • 141 System zum Schutz vor herabfallenden Wenn Sie Gegengewichte Gegenständen (FOPS) • 19 anbringen oder abnehmen • 65, 132 Tägliche und routinemäßige Wartungsarbeiten •...
  • Seite 155 Avant 860i EC DECLARATION OF CONFORMITY DÉCLARATION DE CONFORMITÉ CE EG-KONFORMITÄTS-ERKLÄRUNG Manufacturer: Fabricant : Hersteller: Avant Tecno Oy Avant Tecno Oy Avant Tecno Oy: Ylötie 1 Ylötie 1 Ylötie 1 33470 Ylöjärvi, Finland 33470 Ylöjärvi, Finlande 33470 Ylöjärvi, Finnland Technical Construction File Location:...
  • Seite 156 AVANT verfolgt eine Politik der kontinuierlichen Weiterentwicklung und behält sich das Recht vor, ohne Vorankündigung Änderungen an den technischen Spezifikationen vorzunehmen. © 2020 Avant Tecno Oy. Alle Rechte vorbehalten. www.avanttecno.com...

Inhaltsverzeichnis
