AVANT 755i Bedienungsanleitung

Stage v 2021
Vorschau ausblenden Andere Handbücher für 755i:

Werbung

Quicklinks

Diese Anleitung herunterladen
Deutsch
Bedienungsanleitung
2021-
www.avanttecno.com
A441828DE 2021 1 2020-

Werbung

loading

Verwandte Anleitungen für AVANT 755i

Inhaltszusammenfassung für AVANT 755i

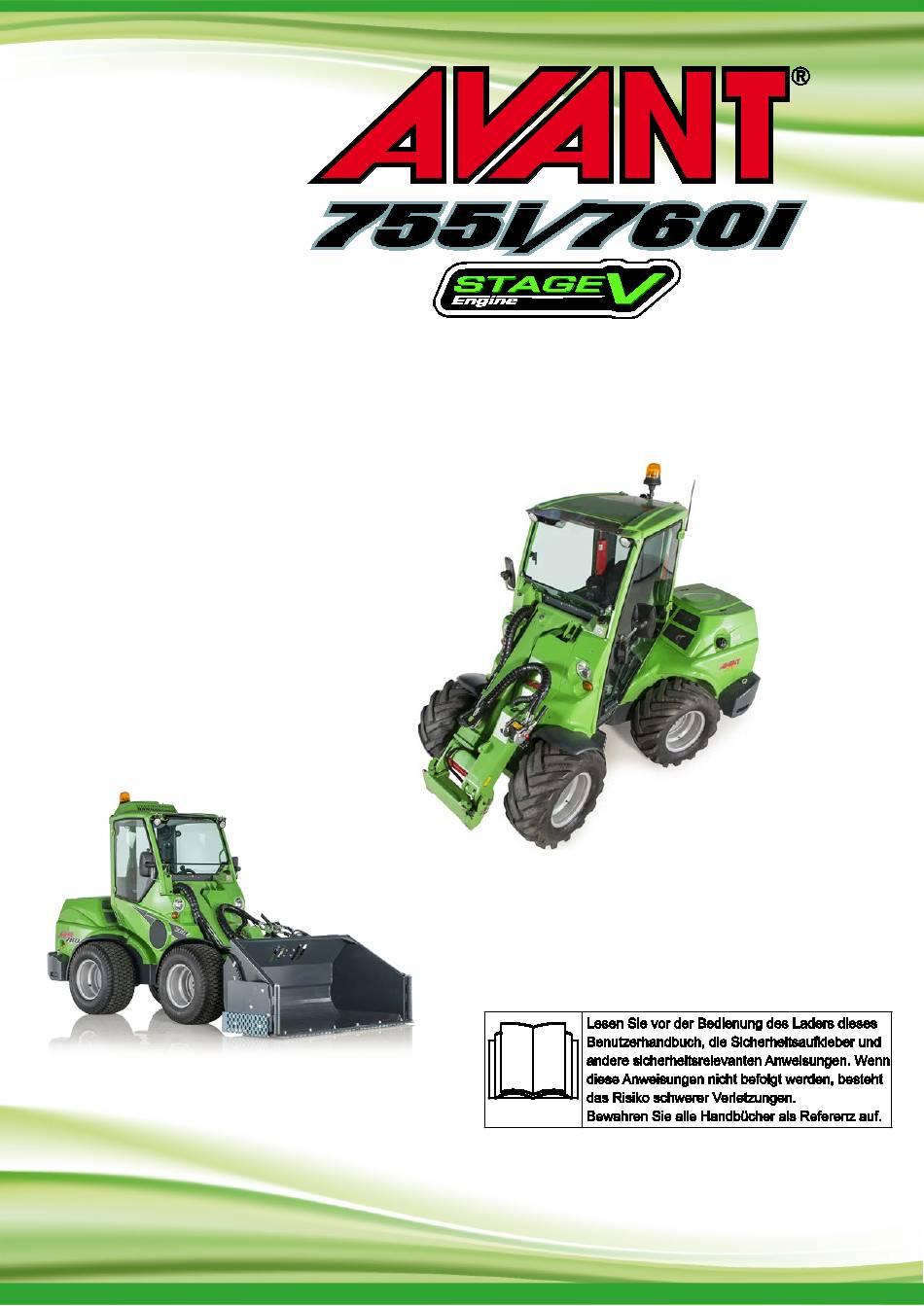

  • Seite 1 Deutsch Bedienungsanleitung 2021- www.avanttecno.com A441828DE 2021 1 2020-...
  • Seite 2 Avant 755i 760i 2021 1 INHALTSVERZEICHNIS Sitz – Sicherheitsgurt und Sitzeinstellung ......75 EINFÜHRUNG ............3 Scheinwerfer ................77 Vorwort ..................3 Kabinen (Option) ..............79 Stellen Sie sicher, dass alle relevanten Handbücher verfügbar sind................4 BEDIENUNGSHINWEISE .......... 83 Verwendungszweck ..............
  • Seite 3 Einführung Vorwort AVANT TECNO OY bedankt sich bei Ihnen für das Vertrauen in unsere Produkte und den Kauf dieses AVANT- Laders. Sie sind das Ergebnis unserer langjährigen Erfahrung bei der Konstruktion und dem Bau von kompakten Multifunktionsladern. Wir bitten Sie, die vorliegende Bedienungsanleitung vor Inbetriebnahme sorgfältig zu lesen.
  • Seite 4 Ersatzteilen haben oder wenn es Probleme mit dem Betrieb Ihres Laders oder dessen Anbaugeräte gibt. Bewahren Sie diese Bedienungsanleitung stets mit dem Lader auf. Bei Verlust wenden Sie sich bitte an Ihren AVANT Servicepartner. Achten Sie auch darauf, dieses Handbuch bei Änderung des Besitzes oder Weiterverkauf an den neuen Eigentümer weiterzugeben.
  • Seite 5 Sicherheit hat Vorrang Verwendungszweck Der AVANT 755 / 760 ist ein gelenkiger Kompaktlader, der sowohl für den privaten als auch für den professionellen Einsatz konzipiert und hergestellt wurde. Der Lader kann mit den von AVANT TECNO OY angebotenen Anbaugeräten ausgestattet werden und damit für die unterschiedlichsten Arbeiten eingesetzt werden.
  • Seite 6 Informationen kontaktieren Sie bitte Ihren AVANT-Händler. Versionen dieses Handbuchs AVANT verfolgt eine Politik der kontinuierlichen Weiterentwicklung. Aktualisierte Versionen des Handbuchs ersetzen dessen vorangegangene Versionen, sofern das Jahr auf dem Cover mit dem Originalhandbuch übereinstimmt. Sie können das neueste Handbuch von Ihrem Partner anfordern. Manche Eigenschaften oder technischen Details in diesem Handbuch können ohne Vorankündigung geändert werden.
  • Seite 7 Avant 755i 760i Sicherheit hat Vorrang Avant warranty Die nachstehenden Gewährleistungsbedingungen gelten nur für den Lader AVANT 755 / 760 und nicht für die eventuell damit verwendeten Anbaugeräte. Alle Reparaturen oder Umbauten, während Gewährleistungszeit ohne die vorherige Genehmigung durch AVANT TECNO OY durchgeführt werden heben die Gewährleistung auf.
  • Seite 8 Sicherheit hat Vorrang Avant 755i 760i Sicherheit hat Vorrang Ein unsachgemäßer oder fahrlässiger Umgang mit dem Lader kann zu schweren Unfällen führen. Machen Sie sich mit der korrekten Verwendung des Laders vertraut, bevor Lader bedienen. Stellen sicher, diese GEFAHR Bedienungsanleitung sowie alle relevanten Sicherheitsanweisungen, lokalen Vorschriften und sicheren Arbeitsverfahren gelesen und verstanden zu haben.
  • Seite 9 Zweck konzipierten können, oder wenn anderen Anbaugerät zulässig: der AVANT Leguan 50 medizinischen Gründen nicht in der Lage sind, Arbeitsbühne. Befolgen Sie die Anweisungen das Gerät zu bedienen. in der Bedienungsanleitung des Leguan 50 Anbaugeräts.
  • Seite 10 Sicherheit hat Vorrang Avant 755i 760i Quetschgefahr unter Hubarm Sturzgefahr Gefahr oder Anbaugerät – Halten Sie Überfahrens durch den Lader – sich angehobenem Heben oder transportieren Sie GEFAHR WARNUNG Hubarmen Anbaugeräten niemals Personen. Verwenden fern. Denken Sie stets daran, dass...
  • Seite 11 Avant 755i 760i Sicherheit hat Vorrang Hydraulikdruck – Quetschstellen – Vermeiden Sie, Verletzungsgefahr. Austretende dass Hände oder Füße zwischen unter Druck stehende vorderen hinteren GEFAHR WARNUNG Hydraulikflüssigkeit hat genügend Rahmen Laders oder Kraft, um in die Haut einzudringen zwischen Lader und Wänden...
  • Seite 12 Sicherheit hat Vorrang Avant 755i 760i Sicherheitsgurt Erstickungsgefahr – Sorgen Sie für eine Belüftung. Legen Sie bei der Verwendung Erstickungsgefahr – Sorgen Sie Laders stets für eine Belüftung. Motorabgase Sicherheitsgurt WARNUNG enthalten unter anderem Sicherheitsgurt hält GEFAHR Schadstoffe wie Kohlenmonoxid...
  • Seite 13 Avant 755i 760i Sicherheit hat Vorrang Hantieren mit schweren Lasten Brand- und Explosionsgefahr – Betreiben Sie den Lader niemals Seien Sie beim Hantieren mit explosionsgefährdeten GEFAHR schweren Lasten Bereichen. Der Lader ist nicht für Anbaugeräten vorsichtig – WARNUNG den Einsatz an Orten zertifiziert, an...
  • Seite 14 Sicherheit hat Vorrang Avant 755i 760i Wenn Sie mit schweren Lasten oder Umkippgefahr – Die Maschine Anbaugeräten hantieren: kann durch abrupte  Arbeiten Sie mit schweren Lasten nur auf Bewegungen umkippen. festem, ebenem Boden und fahren Sie dabei mit WARNUNG dem Lader langsam.
  • Seite 15 Avant 755i 760i Sicherheit hat Vorrang Betrieb auf unebenem Untergrund, Umkippgefahr unebenem auf Hangneigungen oder in der Nähe Gelände – Fahren von Baugruben geneigten Oberflächen langsam. Halten Sie Lasten stets nahe am WARNUNG Boden. Lassen Unebener Boden kann Sicherheitsgurt angelegt, Umkippen des Laders führen –...
  • Seite 16 Sicherheit hat Vorrang Avant 755i 760i Wenn Sie den Lader auf unebenem Gelände Sicherheits- und Schutzausrüstung bedienen, muss Folgendes beachtet werden:  Arbeiten Sie mit schweren Lasten Tragen Sie sachgemäße und sichere Arbeits- und nur auf ebenem Gelände. Das Schutzkleidung (PPE).
  • Seite 17 Avant 755i 760i Sicherheit hat Vorrang  In Abhängigkeit der Arbeit und des Sicherheits-Überrollbügel (ROPS) und Arbeitsbereichs könnte auch eine Sicherheitsdach (FOPS) Atemschutzmaske oder eine andere Vorrichtung zur Filtration Der Lader ist mit einem Sicherheits-Überrollbügel der eingeatmeten Luft erforderlich (ROPS)
  • Seite 18 Modifizierung an dieser Maschine muss im Voraus Leitungen, wenn keine anderen Informationen von einem autorisierten Avant-Vertreter genehmigt verfügbar sind. werden. Wenn Sie den Lader oder das Anbaugerät Spannungspegel Minimaler Sicherheitsabstand modifizieren, könnte dies gefährlich werden und zu schweren oder gar tödlichen Verletzungen führen.
  • Seite 19 Avant 755i 760i Sicherheit hat Vorrang Kontaktieren Sie vor dem Graben die lokalen Sicherheit beim Graben Behörden. Bei Aushub- und Baggerarbeiten können erdverlegte In manchen Gebieten sind Sie möglicherweise Stromkabel freigelegt werden. einigen verpflichtet, Graben Boden Anbaugeräten ist es auch möglich, dass der Lader zuständigen Behörden zu kontaktieren.
  • Seite 20 Sicherheit hat Vorrang Avant 755i 760i Elektrosystem und Handhabung der Batterie Geben Sie beim Hantieren mit der Batterie stets Bleibatterien erzeugen während Acht. Beachten unten angegebenen Aufladens entflammbare Sicherheitsanweisungen. Die Batterie des 12-V- und explosive Gase. Stellen Sie Elektrosystems Laders...
  • Seite 21 Avant 755i 760i Sicherheit hat Vorrang Brandschutz Wenn Sie mit der Batterie hantieren, muss Folgendes beachtet werden: Reinigen Sie den Lader, um die Ablagerung  brennbarer Stoffe wie Staub, Laub, Heu, Stroh usw. Die Batterie enthält korrosive Schwefelsäure, die zu vermeiden.
  • Seite 22 Sicherheit hat Vorrang Avant 755i 760i Batteriehauptschalter Brandgefahr – Schalten Sie den Der Lader ist mit einem Hauptstrom immer aus, wenn Batteriehauptschalter der Lader nicht benutzt wird. WARNUNG ausgerüstet. Drehen Schalter befindet sich Batteriehauptschalter im hinteren Bereich des Laders, auf der rechten Position OFF, wenn Sie den Lader Seite.
  • Seite 23 Kontaktdaten Notieren Sie die Seriennummer und Herstellungswoche Ihres Laders und halten Sie diese bereit, wenn Sie mit Ihrem Händler oder dem AVANT-Servicepartnern kommunizieren. Die Angabe der Seriennummer und der Herstellungswoche ermöglicht es, die richtigen Ersatzteile für Ihren Lader zu identifizieren.
  • Seite 24 Einsatz außerhalb der Europäischen Union vorgesehen sind, weisen möglicherweise nicht die CE- Kennzeichnung auf. Typenschilder des Motors: Avant 755i / 760i Kohler-Motoren der Stufe V weisen ein EU-Typgenehmigungsschild auf. Typenschilder enthalten Informationen über das Motormodell und die Seriennummer, den Herstellungsmonat und das Herstellungsjahr des Motors sowie die Angaben zur Typengenehmigung.
  • Seite 25 Avant 755i 760i Beschreibung des Laders Hauptbauteile des Laders Die folgende Abbildung zeigt die Hauptbauteile des Laders. Diese allgemeinen Teile sind unabhängig vom Kabinentyp gleich. 1. Vorderwagen 6. Anschluss Zusatzhydraulik Vorderwagen montiert sind: Fahrersitz, Die Hydraulikschläuche von hydraulisch betriebenen Bediensteuerungen, Hydraulikregelventile, Anbaugeräten werden an diesem Auslass mit dem...
  • Seite 26 Stellen Sie sicher, dass die folgenden Schilder und Aufkleber sauber, unbeschädigt und lesbar angebracht sind. Ist einer dieser Aufkleber beschädigt, unlesbar oder nicht mehr WARNUNG vorhanden, muss er unverzüglich ersetzt werden. Neue Schilder oder Aufkleber erhalten Sie bei Ihrem AVANT-Vertriebs- und Servicepartner.
  • Seite 27 Avant 755i 760i Beschreibung des Laders Tabelle 2 – Liste der Sicherheitsaufkleber und Markierungen auf dem Lader Aufkleber Position Paneel vor dem Fahrersitz Produktnummer A441476 Symbol Sicherheitsmeldung WARNUNG Eine falsche, missbräuchliche oder fahrlässige Verwendung kann zu Gefahren führen, die durch eine sorgfältige Beachtung der Anweisungen vermieden werden können.
  • Seite 28 Beschreibung des Laders Avant 755i 760i Aufkleber Befolgen Sie das sichere Stoppverfahren sowie die Wartungs- und Serviceinformationen. Ziehen Sie stets den Zündschlüssel vom Lader ab und stellen Sie den Batteriehauptschalter in die Position AUS, wenn Sie den Lader unbeaufsichtigt lassen.
  • Seite 29 Avant 755i 760i Beschreibung des Laders Aufkleber Meldung VORSICHT Bei AVANT 760 Halten Sie an, bevor Sie die Feststellbremse betätigen und den Fahrgeschwindigkeitsbereich ändern. Produktnummer Änderung A441496 Fahrgeschwindigkeitsbereichs, während die Maschine in Bewegung ist, könnte zu einer Blockierung der Räder und einem abrupten Anhalten führen.
  • Seite 30 Beschreibung des Laders Avant 755i 760i Aufkleber Meldung WARNUNG Position Gefahr eines seitlichen Umkippens beim Paneel unterhalb Fahren auf unebenem Boden und mit des Lenkrads hoher Geschwindigkeit oder schwerer Ladung. Halten Sie Lasten nahe am Produktnummer Boden. A441497 Fahren unebenem...
  • Seite 31 Avant 755i 760i Beschreibung des Laders WARNUNG Position Beachten Sie stets dieses sichere Paneel unterhalb Stoppverfahren. des Lenkrads Stellen Sie den Steuerhebel der Zusatzhydraulik in die neutrale Position. Produktnummer Senken Sie das Anbaugerät auf A441498 den Boden ab. Betätigen Sie die Feststellbremse.
  • Seite 32 Beschreibung des Laders Avant 755i 760i Aufkleber Meldung GEFAHR Position Das Absenken des Laderhubarms kann Hubarm, auf beiden Seiten zu schweren oder gar tödlichen Quetschverletzungen führen. Produktnummer Halten Sie sich vom Gefahrenbereich A417273 (2 Stk.) des Laders und dessen Anbaugeräte fern.
  • Seite 33 Avant 755i 760i Beschreibung des Laders Tabelle 3 – Sicherheitsaufkleber im Motorraum Aufkleber Meldung GEFAHR Position Verbrennungsgefahr durch Austritt Motorraum, am von heißem Dampf und kochendem Kühlmittelbehälter Wasser – Öffnen Sie den Kühlmittelbehälter niemals bei Produktnummer heißem Motor. A417272 Das Kühlsystem steht unter Druck. Das Öffnen des Kühlmittelbehälterdeckels...
  • Seite 34 Beschreibung des Laders Avant 755i 760i Tabelle 4 – Zusätzliche Aufkleber auf Ladern mit Kabine Aufkleber Meldung NOTAUSSTIEG Position Verwenden Sie den Fensterhammer, um das Auf Kabine LX und Glas einzuschlagen. Stellen Sie sicher, dass DLX: Rechtes der Sicherheitshammer im Notfall zur Fenster Verfügung steht.
  • Seite 35 Avant 755i 760i Beschreibung des Laders Tabelle 3 – Informationsaufkleber Aufkleber Meldung ROPS/FOPS-Zulassung, auf Position Ladern mit ROPS- Überrollbügel oder Kabine L. ROPS-Überrollbügel, innen Produktnummer A437160 KABINE DLX ROPS/FOPS- Position Zulassungsetikett, bei Ladern mit Kabine LX oder DLX. Kabine LX oder DLX,...
  • Seite 36 Beschreibung des Laders Avant 755i 760i Technische Daten Abmessungen Höhe und Breite Allgemeine Reifen Breite Höhe Mit Standardrädern Abmessungen 27x8.50-15" TR 1030 mm 2070 mm Länge 3080 mm 26x12.00-12" TR/GR 1295 mm 2060 mm 755i: 1360 mm Breite 320/60-12" TR...
  • Seite 37 Avant 755i 760i Beschreibung des Laders Allgemeine Informationen AVANT 755i AVANT 760i Modell Stufe V Stufe V Erdbaumaschine/Lader/ Kategorie Kompaktlader EN ISO 6165 Produktnummer A438150 A438139 hydrostatisch, 2 Fahrantrieb hydrostatisch, 1 Geschwindigkeit Geschwindigkeitsbereiche Kipplast ISO 14397-1 1400 kg Last auf einer Palette, vom Boden angehoben...
  • Seite 38 Wartungsplan gewartet werden. Emissionswert, AVANT 755 / 760 Stufe V Diese Version des AVANT 755 / 760 erfüllt die Emissionsnormen gemäß EU 1628/2016 Stufe V. Für Lader, die andere Emissionsnormen erfüllen, wenden Sie sich bitte an Ihren lokalen AVANT-Händler.
  • Seite 39 Verwenden Sie ausschließlich vom Motorenhersteller empfohlenes Motoröl. Wählen Sie die Viskositätsklasse entsprechend der Umgebungstemperatur. Kohler-KDI-Motoren (Avant 755i 760i) Der Kohler-Dieselmotor mit Common-Rail-Hochdruck-Kraftstoffeinspritzung benötigt hochwertiges Motoröl, um einwandfrei zu funktionieren. Das Öl muss die Klasse API CJ-4 / Low S.A.P.S. und die von der Umgebungstemperatur abhängigen...
  • Seite 40 Reifenluftdruck wirkt sich auf die höchstzulässige Geschwindigkeit des Reifens bzw. auf die Tragkraft aus. Halten Sie den Reifendruck im Bereich des empfohlenen Drucks. Verwenden Sie Reifen- und Felgenmodelle, die von AVANT empfohlen werden, um sicherzustellen, dass die Reifen die Anforderungen an Dimension, Belastung und Geschwindigkeit für dieses Ladermodell erfüllen.
  • Seite 41 Avant 755i 760i Beschreibung des Laders Fahrgeschwindigkeit und Schubkraft Ölfluss Zusatzhydraulik Modell Reifen Fahrges Zugkraft nachfolgende Grafik zeigt chwindi Ausgangsströmung Zusatzhydraulik gkeit unterschiedlichen Motordrehzahlen Einstellung mit einer Pumpe ist mit gestrichelter Linie Avant 26x12.00-12" 17 km/h 1330 kp Einstellung zwei Pumpen 320/60-12"...
  • Seite 42 Hubkraft Avant 755i 760i Hubkraft Unter der Kipplast versteht man jene Last, bei der Die Tragfähigkeit und die Stabilität des Laders die Hinterreifen den Kontakt mit dem Boden verlieren sind am höchsten, wenn: und der Lader beginnt nach vorne zu kippen. Ein ...
  • Seite 43 Avant 755i 760i Hubkraft Abschätzen der Tragfähigkeit des Laders Lastdiagramme anderer Anbaugeräte In diesem Handbuch wird die Kipplast auf zwei Arten In diesem Handbuch gibt es nur ein Lastdiagramm angegeben: für Palettengabeln A21039. Alle AVANT-  Lastdiagramm mit Palettengabeln, einschließlich Anbaugeräte...
  • Seite 44 Hubkraft Avant 755i 760i Umkippgefahr – Beachten Sie Lastanzeige die Warnung der Lastanzeige. Lader einem Lastsensorsystem Wenn Warnung WARNUNG ausgestattet. Bei Annäherung an die Kipplast gibt Lastanzeige ausgelöst wird, das System eine akustische Warnung ab und eine besteht die Gefahr, dass der Lader rote Anzeige leuchtet auf dem Armaturenbrett auf.
  • Seite 45 Avant 755i 760i Hubkraft Fahrbare Nutzlast Der nebenstehende Aufkleber zeigt eine Kipplast- Die Tabelle zur fahrbaren Nutzlast gilt unter Tabelle und die errechnete fahrbare Nutzlast ROC folgenden Bedingungen: (Rated Operating Capacity), anhand derer sich  sicherer und ebener Untergrund feststellen lässt, welche Last der Lader sicher ...
  • Seite 46 Hubkraft Avant 755i 760i Aufkleber A442530 der fahrbaren Nutzlast, in Kilogramm Lastendiagramm auf der linken Seite des Unterschiedliche Positionen des Hubarms des Aufklebers: Laders, Spalten in der Tabelle: Maximale Kipplast, Stabilität bei der Anhebung Die Grafik auf der linken Seite des Aufklebers zeigt den Abstand der Last in verschiedenen Positionen von Lasten unmittelbar über dem Boden mit...
  • Seite 47 Avant 755i 760i Hubkraft Kipplast – Lastdiagramm Lastdiagramm So ist die Lasttabelle zu lesen Kipplast des Laders in aufrechter Position. Anhand dieses Diagramms kann die Tragfähigkeit des Laders gemäß dem Abschnitt zwischen dem Kipplast des Laders bei max. Bewegung. Schwerpunkt der Last und der Vorderachse des ...
  • Seite 48 Hubkraft Avant 755i 760i Schätzung der tatsächlichen Hubkraft Die tatsächliche Kipplast und die Stabilität des Laders hängen von zahlreichen Faktoren ab, die Sie berücksichtigen müssen, wenn Sie mit schweren Lasten oder Anbaugeräten hantieren. In der nachfolgenden Tabelle sind zahlreiche Faktoren aufgelistet, die die Stabilität des Laders beeinflussen.
  • Seite 49 Avant 755i 760i Steuerungen und Optionen des Laders Steuerungen und Optionen des Laders In diesem Kapitel werden die Positionen und Funktionen der Bedienelemente des Laders beschrieben. Die Positionen und Funktionen der Bedienelemente können bei unterschiedlichen Modellen und Kabinenversionen leicht voneinander abweichen. Auf den folgenden Seiten finden Sie Informationen über die Steuerungen und Optionen des Laders.
  • Seite 50 Steuerungen und Optionen des Laders Avant 755i 760i Übersicht der Steuerungen Referenz Seite Armaturenbrett Zündschalter Multifunktions-Display Schalter am Armaturenbrett Kontrollleuchten Steuerhebel für Hubarm und Schaufel Steuerhebel Handgashebel Steuerschalter auf dem Armaturenbrett 51 Sicherheitsgurtschnalle CAN-Diagnoseanschluss 12-V-Anschluss (max. 15 A) Einlass für das Verlegen von Stromkabeln eines Anbaugeräts mit...
  • Seite 51 Avant 755i 760i Steuerungen und Optionen des Laders Auf Ladern mit ROPS-Überrollbügel oder Bei Ladern mit Kabine DLX: Kabine L: Alle Schalter befinden sich in der Nähe des Bei Ladern, die mit Kabine DLX ausgestattet sind, befinden Handgashebels. sich Schalter in separaten Gruppen: ...
  • Seite 52 Steuerungen und Optionen des Laders Avant 755i 760i Armaturenbrett Auf dem Armaturenbrett auf der rechten Seite des Fahrersitzes sind das Display, Anzeigeleuchten und Schalter montiert, die Ihnen bei der Steuerung des Laders helfen. ROPS Schalter und Kontrollleuchten Schalter auf dem Armaturenbrett:...
  • Seite 53 Avant 755i 760i Steuerungen und Optionen des Laders Kontrollleuchten Symbol Farbe Bemerkungen Blinker Grün Nur Kommunalpaket Elektrische Fehlfunktion Das Steuergerät des Fahrzeugs hat einen elektrischen Fehler mit potenziellen Sicherheits- oder Brandgefahren erkannt, der eine Wartung erfordert. Wenn diese Leuchte In der grundlegenden Display-Ansicht angezeigt...
  • Seite 54 Steuerungen und Optionen des Laders Avant 755i 760i Tasten auf dem Display Steuertasten für das Display Drücken Sie diese Taste, um zur Basisansicht zurückzukehren. Drücken Sie sie erneut, um durch die verfügbaren Display-Informationsmodi zu schalten. Drücken Sie diese Taste, um Informationen über die elektronische Steuereinheit des Laders und des Motors anzuzeigen.
  • Seite 55 Avant 755i 760i Steuerungen und Optionen des Laders Warnungen und Symbole auf dem Warn- und Informationssymbole, Lader Display Symbol Farbe Bemerkungen Gefahrenzeichen Auf dem Display werden auch Informationen und Wenn dieses Symbol angezeigt wird, Warnungen hinsichtlich des Laders und dessen liegt eine sicherheitsrelevante Motors angezeigt.
  • Seite 56 Steuerungen und Optionen des Laders Avant 755i 760i Englischsprachige Warn- und Informationsmeldungen auf dem Display Englischsprachiger Text auf Übersetzung: Erklärung: dem Display: ENGINE OIL PRESSURE LOW MOTORÖLDRUCK NIEDRIG Motor warnt Benutzer vor niedrigem Öldruck. AIR FILTER IS CLOGGED LUFTFILTER VERSTOPFT Motorluftfilter ist verstopft und muss gereinigt werden.
  • Seite 57 Avant 755i 760i Steuerungen und Optionen des Laders Englischsprachiger Text auf Übersetzung: Erklärung: dem Display: Service information Wartungsinformationen Titel für Serviceinfo-Seite Total engine hours Gesamte Motorbetriebsstunden Vom Dieselmotor abgelesene Motorstunden Service due Wartung fällig Zeit bis zur nächsten Wartung Next service engine hours Nächste Wartung...
  • Seite 58 Steuerungen und Optionen des Laders Avant 755i 760i Englischsprachiger Text auf Übersetzung: Erklärung: dem Display: OPERATOR NOT SEATED BEDIENER SITZT NICHT Sitzschalter ist nicht aktiv. Diese Meldung kann aktiviert werden, wenn der Motor gestartet oder das Fahrpedal betätigt wird, während der Bediener nicht sitzt.
  • Seite 59 Avant 755i 760i Steuerungen und Optionen des Laders Steuerung Teleskophubarm, Zusatzhydraulik und anderer Funktionen Die meisten Funktionen des Laders werden je nach Modell über Bedienhebel auf der rechten Maschinenseite gesteuert: Hubarm- Schaufelbewegungen, Zusatzhydraulik (Anbaugeräte), Geschwindigkeit Zusatzhydraulikpumpe usw. in Abhängigkeit des Ladermodells. Die folgenden Abbildungen und Abschnitte zeigen die unterschiedlichen Funktionen.
  • Seite 60 Steuerungen und Optionen des Laders Avant 755i 760i Beim Betrieb von Anbaugeräten, für die ein kontinuierlicher Fluss erforderlich ist, wie etwa bei Anbaugeräten mit Hydraulikmotoren, ist es wichtig, dass der Steuerhebel vollständig umgelegt ist. Falls Regelventil nicht vollständig geöffnet ist und den Durchfluss des Hydrauliköls beschränkt, kann die Hydraulikanlage schnell überhitzen.
  • Seite 61 Avant 755i 760i Steuerungen und Optionen des Laders Position dieses Hebels 4. Einstellung mit 1 und 2 Pumpen beeinflusst auch Geschwindigkeit Manche Anbaugeräte benötigen einen hohen Teleskopfunktion des Hubarms. Hydraulikölstrom, damit das Anbaugerät effizient arbeiten kann. Lader zwei Zusatzhydraulikpumpen ausgestattet: Beide Pumpen sind immer in Betrieb.
  • Seite 62 Steuerungen und Optionen des Laders Avant 755i 760i 5. Steuerhebel des zusätzlichen 6. Joystick – 8 Funktionen (optional) Hydraulikanschlusses (Option) Der Lader kann optional mit einem acht Funktionen bietenden Joystick ausgestattet werden. Zusätzlich serienmäßigen Steuerung der Zusatzhydraulik und des Teleskop- Zusatzhydraulikanschluss kann der Lader optional Hubarms kann entweder über den manuellen...
  • Seite 63 überschritten wird. Für weitere Informationen siehe Seite 41. Steuerschalter auf der Rückseite des Joystickgriffs Position des Handgashebels Wenn ein zusätzlicher Schalter auf Bei AVANT-Ladern, die mit dem Kohler-Motor Rückseite Joysticks ausgestattet sind, sollte der Gashebel beim Anlassen vorhanden ist, dieser des Motors auf der Mindeststellung gehalten werden.
  • Seite 64 Steuerungen und Optionen des Laders Avant 755i 760i Wenn Feststellbremse 8. Feststellbremsenschalter während Bewegung Maschine wiederholt angezogen Die Feststellbremse wird aktiviert, wenn der Lader wird, verschleißen ausgeschaltet ist oder wenn der Hydraulikdruck Bremsplatten aufgrund einer Störung abfällt. Die Feststellbremse Antriebsmotoren schnell. Halten kann nur gelöst werden, wenn der Lader läuft und...
  • Seite 65 Avant 755i 760i Steuerungen und Optionen des Laders Lesen auch Opticontrol -System ® Bedienungsanleitung integrierten hydraulischen Anbaugerätes richtigen Steuermodus profitiert nur von Bedienung derselben. Die Funktion bestimmten Anbaugeräten, die für Opticontrol® Verwendung diesem Bedienschaltersatzes für System vorgesehen sind. Anbaugeräte hängt Anbaugerät muss ursprünglich mit...
  • Seite 66 Zwölf-Volt-Steckdose des Laders der Bedienschaltersatz für Anbaugeräte erforderlich. vorzunehmen. Sie können sich auch an Ihren Die Steckdose für das hinten montierte Anbaugerät AVANT-Händler wenden, um einen Stecker an den befindet sich in der Nähe der hinteren hydraulischen Mehrfachstecker des Anbaugeräts anzuschließen. Schnellkupplungen.
  • Seite 67 Avant 755i 760i Steuerungen und Optionen des Laders Motorraum und Stauräume auf dem Verbrennungsgefahr – Lassen Lader Sie den Lader vor dem Öffnen Abdeckungen abkühlen. Zugriff auf den Motorraum WARNUNG Elektrische hydraulische Bevor Sie auf den Motorraum zugreifen, schalten Sie den Lader ab und lassen Sie den Lader abkühlen.
  • Seite 68 Steuerungen und Optionen des Laders Avant 755i 760i Parallelführung Niveauausgleich (Option) Der Niveauausgleich ist ein System, mit dem ein Parallelführung Anbaugerät der Oberfläche des Bodens konstant System, das das Anbaugerät in folgen kann. Niveauausgleich gibt derselben Position geneigt hält, Hubzylinder frei und ermöglicht eine freie Bewegung...
  • Seite 69 Steuerungen und Optionen des Laders Nach der Verwendung des Niveauausgleichs Sanfter Antrieb (Option) Während Niveauausgleichs kann unter Der AVANT 755 / 760 kann optional mit dem sanften Umständen Luft in die Hub- und Kippzylinder Antrieb ausgestattet werden, gelangen. unerwartete oder ungenaue Stoßdämpfersystem für den Hubarm ist.
  • Seite 70 Gefahr Freisetzung Zusatzgewichte unter Druck stehendem Das serienmäßige Gegengewicht der AVANT-Lader Hydrauliköl – Deaktivieren Sie WARNUNG der Serie 700 ist ein 170 Kilogramm schwerer Block, den Druckspeicher, bevor Sie der auf der Rückseite des Laders montiert ist. In allen technischen Informationen über die Masse und...
  • Seite 71 Avant 755i 760i Steuerungen und Optionen des Laders Gefahr eines Kontrollverlustes Zusätzliche Gegengewichte über Lader – Es können Zusatzgewichte installiert werden, um die Stabilität des Laders bei der Handhabung schwerer schweres Gegengewicht kann WARNUNG Lasten oder Anbaugeräte zu erhöhen. die Vorderseite des Laders zu Einzelgewichte mit leicht machen.
  • Seite 72 Steuerungen und Optionen des Laders Avant 755i 760i b) Beim Ausbau der Gegengewichte ist darauf Hinzufügen oder Entfernen von zu achten, dass der Haken vor dem Lösen Gegengewichten der Schrauben daran befestigt wird, um ein Herabfallen Gegengewichtes Beim Ein- und Ausbau von Gegengewichten sind vermeiden.
  • Seite 73 Avant 755i 760i Steuerungen und Optionen des Laders Bei der Montage am Heck befinden sich die Anhängerkupplung (Option) Schnellkupplungen auf der linken Seite des hinteren Gitters. Der Lader kann mit einer Anhängerkupplung für das Schleppen von Anhängern ausgerüstet werden. Es gibt zwei Arten von Anhängerkupplungen:...
  • Seite 74 Steuerungen und Optionen des Laders Avant 755i 760i Rückfahrsummer (optional) Ein Rückfahrsummer gibt ein akustisches Signal ab, wenn der Lader rückwärtsfährt. Dies weist andere auf eine sich nähernde Maschine hin. Gewährleisten Sie stets eine gute Sichtbarkeit vom Fahrersitz aus und sehen Sie sich um, bevor Sie mit dem Loader rückwärtsfahren –...
  • Seite 75 Avant 755i 760i Steuerungen und Optionen des Laders Sitz – Sicherheitsgurt und Sitzeinstellung Wenn Lader Gefahr, vom Lader zu fallen und luftgefederten Sitz ausgestattet ist, Lader überfahren ist der Schalter der Sitzheizung auf werden – Transportieren Sie Armaturenbrett nicht WARNUNG...
  • Seite 76 Steuerungen und Optionen des Laders Avant 755i 760i Verletzungsgefahr – Stellen sicher, dass die Einstellungen des Sitzheizung eines luftgefederten Sitzes Sitzes Verwendung VORSICHT Auch Laders eingerastet sind. Eine nicht luftgefederte Sitz ist serienmäßig mit einer entriegelte Einstellung des Sitzes kann Heizung ausgestattet.
  • Seite 77 Avant 755i 760i Steuerungen und Optionen des Laders Scheinwerfer Blendgefahr – Prüfen Sie, ob die Arbeitslicht Leuchten richtig ausgerichtet sind. Laderfront verfügt über standardmäßige Helle leistungsstarke VORSICHT Arbeitsscheinwerfer, die über einen Schalter in der Arbeitsscheinwerfer können Sie selbst Nähe des Zündschlüssels gesteuert werden.
  • Seite 78 Steuerungen und Optionen des Laders Avant 755i 760i Lichtschalter (Kommunalpaket) Lichtbalken (Option) Lader, die mit dem Straßenverkehrsleuchtensatz Bei der Kabine DLX kann ausgerüstet sind, verfügen über einen Multifunktions- anstelle einer Warn- Steuerschalter an der Lenksäule. Rundumleuchte Warn- Lichtbalken montiert werden.
  • Seite 79 Avant 755i 760i Steuerungen und Optionen des Laders Kabinen (Option) Der Avant 755i 760i kann optional mit Kabine L, LX Standard- und optionale Ausstattung bei oder DLX ausgestattet werden. Das ROPS-Verdeck verschiedenen Kabinenmodellen und alle Kabinenversionen sind ROPS- und FOPS- zertifiziert.
  • Seite 80 Steuerungen und Optionen des Laders Avant 755i 760i Glasbruchgefahr – Fahren Kabinensicherheit nicht offener Sorgen Sie für eine gute Sicht aus der Kabine. Kabinentür. Die Tür könnte VORSICHT Halten Sie alle Fenster- und Scheibenbereiche bei Kontakt mit den Rädern sauber und frei von Schnee, Eis usw.
  • Seite 81 Avant 755i 760i Steuerungen und Optionen des Laders Heizung und Lüftung Kabinenluftfilter austauschbarer Kabinenluftfilter kann 1. Heizung außerhalb der Kabine, unter der Tür auf der linken Seite, gewechselt werden (siehe Bild unten). Die Die Temperaturregelung der Heizung befindet sich Patrone (Artikelnr. 65118) sollte bei staubiger bei der Kabine LX/DLX an der linken Seite vor dem Umgebung häufiger gewechselt werden.
  • Seite 82 Steuerungen und Optionen des Laders Avant 755i 760i Enteisen/Entnebeln:  Drehen Sie den Heizlüfter in die Position 4 (hohe Geschwindigkeit).  Stellen Sie die höchstmögliche Temperatur ein.  Schalten Sie die Klimaanlage ein (sofern vorhanden). Die Klimaanlage trocknet die Luft.
  • Seite 83 Avant 755i 760i Bedienungshinweise Bedienungshinweise Denken Sie immer daran: Sicherheit geht vor! Testen Sie alle Funktionen des Laders an einem offenen und sicheren Ort. Stellen Sie sicher, dass sich keine Personen im Arbeitsbereich des Laders bzw. im Gefahrenbereich des Anbaugeräts aufhalten.
  • Seite 84 Bedienungshinweise Avant 755i 760i Starten des Laders Kollisionsgefahr – Vermeiden Vor dem Start versehentliche Bewegungen Führen Sie vor dem Anlassen des Motors die Laders. Halten Sie Hände und Füße von WARNUNG täglichen Inspektionen durch, siehe Seite 119. anderen Schaltvorrichtungen des Laders Stellen Sie Sitz und Spiegel (falls vorhanden) so ein, beim Startvorgang fern.
  • Seite 85 Avant 755i 760i Bedienungshinweise Zündschlüssel Verletzungsgefahr und unkontrollierte Bewegung – Überbrücken Sie niemals normalen Steuerungen WARNUNG Anlassers. Verwenden Anlassen des Laders immer nur den Zündschlüssel. Eine Umgehung des Zündschlüssels kann Funken, Verbrennungen, Bränden, Motorschäden und Kontakt mit beweglichen Teilen des Motors führen.
  • Seite 86 Bedienungshinweise Avant 755i 760i Starten des Motors Betätigen Sie den Anlasser jeweils nicht länger als zehn Sekunden. Führen Sie tägliche Kontrollen durch (siehe Seite Sollte der Motor nicht starten, 119). warten Sie eine Minute, bevor Sie Drehen sie den es erneut versuchen. Startet der Batteriehauptschalter auf EIN.
  • Seite 87 Position des Handgashebels siehe Seite siehe Seite 60) und schalten Sie die Motordrehzahl auf Leerlauf. Bei AVANT-Ladern, die mit dem Kohler-Motor HINWEIS: Lassen Sie den Lader einen ausgestattet sind, sollte der Gashebel beim Anlassen Moment im Leerlauf laufen, bevor Sie den des Motors auf der Mindeststellung gehalten werden.
  • Seite 88 Bedienungshinweise Avant 755i 760i Vermeiden Sie einen unnötigen Leerlauf des Motors. Der Leerlauf Laders verursacht einen internen Verschleiß des Motors, Emissionen und eine Verstopfung Abgas- Emissionskontrollsysteme. Dieselmotoren sind nicht dafür vorgesehen, über längere Zeiträume Leerlauf laufen gelassen zu werden. Schalten Sie den Motor ab, wenn Sie den Fahrersitz verlassen.
  • Seite 89 Avant 755i 760i Bedienungshinweise Fahrantrieb Arbeitsprinzip Fahrpedale Der Lader AVANT 755 / 760 ist mit einem Verwenden der Fahrpedale: hydrostatischen Fahrantrieb ausgestattet. Dieser basiert einer variablen hydraulischen Verstellpumpe im Antriebskreis, die mit den beiden Fahrpedalen proportional gesteuert wird. Die Fahrt mit dem Lader wird mit den Fahrpedalen und dem Handgashebel gesteuert.
  • Seite 90 Hydraulikölfluss hilft durch Minimierung von Verlusten, Energie zu sparen. Dies Der höhere Geschwindigkeitsbereich ist für längere wird durch Einsatz integrierter hocheffizienter Avant- Fahrten vorgesehen, bei denen keine hohe Zugkraft Ventilblöcke und Schlaucharmaturen des Typs EO3 erforderlich ist. erreicht. Gefahr durch abrupte Bewegung –...
  • Seite 91 Avant 755i 760i Bedienungshinweise X-Verriegelung (Kreuzverriegelung) und Rutschsicherung Anti-Slip-Ventil (Option) X-Verriegelung (Kreuzverriegelung) Wenn der Lader mit dem optionalen Anti-Slip-Ventil Der hydraulische Antriebskreis verfügt über ein ausgestattet ist, gibt es einen zusätzlichen Schalter System, mit dessen Hilfe die Räder auf der linken auf der Rückseite des Joysticks.
  • Seite 92 Bedienungshinweise Avant 755i 760i Betätigen Sie die Feststellbremse, Lassen Sie den Lader gut aufwärmen wenn Bremskraft hydrostatischen Fahrantriebs Die Temperatur des Hydrauliköls hat Einfluss auf zurückgegangen ist. den hydrostatischen Fahrantrieb des Laders. Wenn Hinterräder könnten unmittelbar die Umgebungstemperatur unter 5 °C beträgt, muss blockieren.
  • Seite 93 Avant 755i 760i Bedienungshinweise Brand- und Stromschlaggefahr – Motorvorwärmer (Option) Prüfen Der Lader kann optional mit einem Motorvorwärmer Spannungsangabe WARNUNG ausgestattet werden. Der Vorwärmer erwärmt das Vorwärmers. Verwenden Kühlmittel des Motors, um das Anlassen des Laders bei kalten Bedingungen zu erleichtern. Der Einsatz...
  • Seite 94 Bedienungshinweise Avant 755i 760i Brandgefahr – Verwenden Sie den richtigen Kabeltyp. Wenn der optionale Vorwärmer am Lader WARNUNG montiert ist, wird grünes Netzkabel mit dem Lader geliefert. Verwenden Sie keine anderen Kabeltypen. Das Kabel muss für den Einsatz im Freien zugelassen sein.
  • Seite 95 Avant 755i 760i Bedienungshinweise Lenken des Laders Umkippgefahr – Fahren Sie bei Der Lader wird mit dem Lenkrad gesteuert. Das Wendemanövern niemals Lenksystem wird hydraulisch betrieben. Eine schnell. Achten Sie insbesondere WARNUNG praktische Möglichkeit, den Lader zu lenken, besteht darauf, dass bei angehobenem darin, ihn mit der linken Hand am Lenkradknopf zu steuern.
  • Seite 96 Binden Sie niemals Seile, Ketten, Schlingen oder Schutz-ROPS bleiben. Ähnliches an Anbaugeräte an, es sei denn, Sie Wenn Sie keinen Sicherheitsgurt werden in der Bedienungsanleitung eines AVANT- Anbaugeräts dazu aufgefordert. anlegen, besteht die Gefahr, dass Sie vom Fahrersitz abgeworfen Umkippgefahr – Der Lader kann...
  • Seite 97 Avant 755i 760i Bedienungshinweise Falls der Lader umkippt Falls Lader umkippt: Schalten Sie den Motor des Laders Vermeiden Sie ein Umkippen des Laders, indem Sie unverzüglich aus. Laufende ihn gewissenhaft bedienen und die Anweisungen in Motoren Pumpen eines diesem Handbuch befolgen. Dennoch ist es wichtig...
  • Seite 98  Vergewissern Sie sich, dass das Anbaugerät mit dem Lader kompatibel ist. Der Avant 755 / 760 muss ausdrücklich in der Bedienungsanleitung des Anbaugeräts aufgeführt sein. Kontaktieren Sie im Bedarfsfall Ihren Avant-Händler. Inkompatible Anbaugeräte können zu einer Verletzungsgefahr z. B. durch die Stabilität des Laders, den Kontakt mit sich bewegenden Teilen, einer eingeschränkten Sicht oder...
  • Seite 99 Verwenden Sie nur AVANT-Anbaugeräte, die für Ihr Ladermodell konzipiert wurden. Jedes am Lader angebrachte Anbaugerät muss eigens für die Verwendung mit dem AVANT 755 / 760 ausgelegt sein, was in der Bedienungsanleitung des Anbaugeräts angegeben sein muss. Der Hersteller des Anbaugeräts ist für die Bewertung der Risiken in Zusammenhang mit dem Ankoppeln des Anbaugeräts und dessen Verwendung mit...
  • Seite 100 Arbeiten mit Anbaugeräten Avant 755i 760i Montage von Anbaugeräten Das Anbaugerät wird an den Hubarm des Laders mittels Schnellkupplungsplatte am Hubarm des Laders und dem Kupplungsgegenstück am Anbaugerät montiert. Das Anbaugerät wird standardmäßig mit zwei manuell betriebenen Verriegelungsbolzen der Kupplungsplatte angeschlossen. Optional stehen Hydraulikkupplungsbolzen zur Verfügung, die über einen elektrischen Schalter gesteuert werden.
  • Seite 101 Avant 755i 760i Arbeiten mit Anbaugeräten Schritt 2:  Setzen Sie sich auf den Fahrersitz, legen Sie den Sicherheitsgurt an, starten Sie den Lader und kippen Sie die Schnellkupplungsplatte nach vorne.  Den Lader in das Anbaugerät fahren. Wenn Ihr Lader mit einem Teleskop-Hubarm ausgestattet ist, können Sie diesen verwenden, um die Kupplungshalterungen des...
  • Seite 102 Arbeiten mit Anbaugeräten Avant 755i 760i Hydraulikkupplung für Anbaugeräte Die optionale hydraulische Geräteanbauplatte ermöglicht das Verriegeln und Trennen von Anbaugeräten vom Fahrersitz aus. Ein Bedienschalter befindet sich auf der rechten Seite des Bedienpaneels (siehe Seite 51). Der Schalter ist mit einer Schiebeverriegelung ausgestattet, um ein versehentliches Entriegeln eines Anbaugeräts zu verhindern.
  • Seite 103 Avant 755i 760i Arbeiten mit Anbaugeräten Montage der Hydraulikschläuche des Anbaugerätes Die Hydraulikschläuche des Anbaugerätes sind mit einem Mehrfachsteckersystem ausgerüstet, mit dem alle Hydraulikschläuche gleichzeitig angeschlossen werden. Risiko einer Bewegung des Anbaugeräts und eines Ausstoßes von Hydrauliköl – Schließen Sie niemals Schnellkupplungen oder andere Hydraulikkomponenten an bzw.
  • Seite 104 Arbeiten mit Anbaugeräten Avant 755i 760i Bedienung der Zusatzhydraulik Die Zusatzhydraulik (für hydraulisch betriebene Anbaugeräte) wird mit dem Bedienhebel auf dem Bedienpanel oder mit den Schaltknöpfen des Joysticks mit acht Funktionen gesteuert (siehe Seite siehe Seite 59). Der Bedienhebel rastet in der Raststellung ein, die für den Dauerbetrieb von Anbaugeräten genutzt wird, die einen konstanten Ölfluss benötigen (z.B.
  • Seite 105 Avant 755i 760i Arbeiten mit Anbaugeräten Restdruck aus dem Hydrauliksystem entlassen Stellen Sie sicher, dass sich kein Druck mehr im Hydrauliksystem befindet, der zu gefährlichen Situationen bei Wartungs- oder Servicearbeiten an Lader oder Anbaugerät führen kann. So lassen Sie den Druck aus dem Hydrauliksystem ab: Senken Sie den Hubarm vollständig ab und stellen Sie das Anbaugerät auf den Boden.
  • Seite 106 Avant 755i 760i Kupplungsadapter AVANT bietet Kupplungsadapter an, um die Verwendung bestimmter Anbaugeräte zu vereinfachen. Siehe Informationen in der Bedienungsanleitung der einzelnen Anbaugeräte, ob ein Adapter verwendet werden kann. Beide Adaptertypen sind an der Schnellkupplungsplatte des Laders verriegelt. Die Adapter haben ein ähnliches Schnellkupplungssystem, um das Anbaugerät an Adapter und Lader zu verriegeln.
  • Seite 107 Avant 755i 760i Arbeiten mit Anbaugeräten Drehadapter A424406 Der Drehadapter wurde für die gleichen Arbeiten wie der Kippadapter konzipiert. Der vollständige Drehadapter ermöglicht es, das Anbaugerät vollständig auf den Kopf zu stellen. Dies kann bei Nivellierungsarbeiten nützlich sein. Umkippgefahr – Ein Seitenschubadapter verringert die seitliche Stabilität des Laders erheblich.
  • Seite 108 Lagerung, Transport, Befestigungspunkte und Anheben Avant 755i 760i Lagerung, Transport, Befestigungspunkte und Anheben Vor dem Transportieren oder Anheben: Zurrpunkte  Montieren Sie die Knickgelenksperre, siehe Der Lader muss beim Transport, z. B. auf einem Seite 117. Anhänger, sicher verzurrt werden. Zum Festzurren ...
  • Seite 109 Avant 755i 760i Lagerung, Transport, Befestigungspunkte und Anheben Den Lader wie folgt für den Transport Der Schwerpunkt eines Laders ohne Anbaugerät vorbereiten: liegt etwas vor der Hinterachse. Berücksichtigen Sie die Größe und das Gewicht des Anbaugeräts sowie Alle Lasten sichern. Vergewissern Sie sich, etwaige zusätzliche Gegengewichte am Lader.
  • Seite 110 Lagerung, Transport, Befestigungspunkte und Anheben Avant 755i 760i Berücksichtigen alle zusätzlichen Befestigungsoptionen Gegengewichte, Anbaugeräte andere Ausrüstung bei der Schätzung der Last auf dem Optionale Ausrüstung für häufigen Anhänger. Zusätzliche Gegengewichte sowie andere Anhängertransport Optionen Ausrüstung können Lader schwerer machen Typenschild Wenn der Lader häufig auf einem Anhänger...
  • Seite 111 Avant 755i 760i Lagerung, Transport, Befestigungspunkte und Anheben Einlagerung Kann die Lagerung nur im Freien erfolgen, schützen den Lader mit den dafür vorgesehenen Schutzabdeckungen (Artikelnr. 65436). Gefahr von Bewegungen oder Herunterfallen Laders – Heben Sie den Lader niemals GEFAHR Verwenden Sie die vollständige, über...
  • Seite 112 Lagerung, Transport, Befestigungspunkte und Anheben Avant 755i 760i Anheben des Laders  Siehe Handbuch des Motorherstellers, um den Motor für die Langzeitlagerung vorzubereiten. Anheben eines Laders mit ROPS: Wenn Sie einen  Pumpen Sie die Reifen auf den empfohlenen Lader anheben, der mit dem ROPS-Überrollbügel Reifendruck auf.
  • Seite 113 Avant 755i 760i Lagerung, Transport, Befestigungspunkte und Anheben Umkippgefahr Laders – Auf dem folgenden Bild ist das Prinzip des Anhebens Verwenden eine eines Laders mit dem ROPS-Überrollbügel mit vier angemessene Ausrüstung und Hebegurten dargestellt: beachten WARNUNG Sicherheitsanweisungen Sicherheitshinweise, wenn Sie den Lader anheben.
  • Seite 114 Trennen Sie die Batterie, bevor Sie Arbeiten am Elektrosystem oder an der Batterie durchführen.  Wenden Sie sich an Ihren AVANT-Händler oder den AVANT-Kundendienst, wenn Sie Ersatzteile oder weitere Informationen zu Wartungsarbeiten benötigen. Verbrennungs- und Schnittgefahr durch spritzendes Öl oder Schmutz –...
  • Seite 115 Avant 755i 760i Instandhaltung und Wartung Sicherer Umgang mit hydraulischen Komponenten Unter hohem Druck austretende Flüssigkeiten können in die Haut eindringen und schwere Verletzungen verursachen – Hantieren Sie niemals mit unter Druck stehenden Komponenten. Vergewissern Sie sich vor dem Hantieren mit Hydraulikkomponenten, dass der Druck aus der Hydraulikanlage des Anbaugeräts und des...
  • Seite 116 Instandhaltung und Wartung Avant 755i 760i Gefahr eines Kontakts mit sich Herunterfallende Last – bewegenden Teilen – Stellen Sie Quetschgefahr.Sichern den Motor stets ab, bevor Sie Hubarm des Laders immer mit der im WARNUNG WARNUNG auf den Motorraum zugreifen. Lieferumfang enthaltenen Motorkühlgebläse,...
  • Seite 117 Avant 755i 760i Instandhaltung und Wartung Knickgelenksperre: Montage von Hubarmstütze und Unter Kabine eine rote Knickgelenksperre Knickgelenksperrstange angebracht. Montage der Hubarmstütze: Die rote Hubarmstütze ist an der Spitze des Hubarms, hinter der Geräteanbauplatte befestigt. Stellen Sie sicher, dass der Hubarm während aller Wartungs- und Servicearbeiten oben bleibt, indem Sie die Hubarmstütze an der Kolbenstange des...
  • Seite 118 Kontrollen, die ausdrücklich bei laufendem Motor durchgeführt werden müssen. Befolgen Sie den empfohlenen Wartungsplan. Führen Sie Aufzeichnungen über die durchgeführten Wartungsarbeiten. Wenden Sie sich an den AVANT-Kundendienst, wenn Sie sich hinsichtlich einer der Wartungsarbeiten unsicher sind oder wenn Sie Ersatzteile benötigen.
  • Seite 119 Avant 755i 760i Instandhaltung und Wartung Tägliche Wartungsarbeiten und Inspektionen  Prüfen Sie den Lader vor einer jeden Arbeitsschicht von allen Seiten. Führen Sie die unten aufgeführten Aufgaben täglich vor der Inbetriebnahme des Laders und nach allen zehn Betriebsstunden durch.
  • Seite 120 Instandhaltung und Wartung Avant 755i 760i Regelmäßiger Service und Wartung Zusätzlich zu den bei den täglichen und wöchentlichen Inspektionen aufgeführten Punkten müssen die folgenden Wartungsarbeiten regelmäßig durchgeführt werden. Alle 400 Betriebsstunden Wartungsplan für regelmäßige Nach den ersten 50 oder jährlich –...
  • Seite 121 Avant 755i 760i Instandhaltung und Wartung Alle 400 Betriebsstunden Wartungsplan für regelmäßige Nach den ersten 50 oder jährlich – Wartungsarbeiten Betriebsstunden je nachdem, was zuerst eintritt ● ● Prüfen des Knickgelenks ￭ ￭ Wechseln Sie den Kabinenluftfilter. Testen Sie die Klimaanlage und warten ●...
  • Seite 122 Motor selten seine Betriebstemperatur erreicht, kann jedoch dazu führen, dass sich Asche im DPF ansammelt. Die Aschebelastung ist auf dem Display geprüft werden. Bei hoher Aschebelastung wenden Sie sich bitte an den AVANT-Kundendienst. WARNUNG Brand- und Verbrennungsgefahr – Heiße Abgase. Achten Sie auf das Symbol für heiße Abgase auf...
  • Seite 123 Avant 755i 760i Instandhaltung und Wartung Phasen des Regenerationsprozesses: DPF- Symbole Benutzeraktion erforderlich Regenerationsmethode Rußbelas auf dem tung Display 0-30 % 30 - 80 % Keine. Automatisch Die passive Regeneration erfolgt automatisch und Unterstützte passive Regeneration ist für den Bediener nicht sichtbar.
  • Seite 124 Instandhaltung und Wartung Avant 755i 760i Tägliche und routinemäßige Wartungsarbeiten Brand- oder Explosionsgefahr – Geben Sie beim 1. Tanken Hantieren mit Kraftstoff besonders Acht. Überprüfen Sie den Kraftstoffpegel und tanken Sie  Stellen Sie immer den Motor aus und gegebenenfalls nach. Wir empfehlen, Kraftstoff lassen Sie ihn abkühlen, bevor Sie...
  • Seite 125 Avant 755i 760i Instandhaltung und Wartung Wenn der Kraftstoff ausgeht: 2. Prüfen Sie den allgemeinen Zustand des Laders. Fügen Sie den empfohlenen Dieselkraftstofftyp aus einem sauberen Behälter hinzu. Lassen Sie das  Stellen Sie sicher, dass alle Sicherheitsaufkleber Kraftstoffsystem ansaugen, nachdem der Kraftstoff vorhanden und lesbar sind.
  • Seite 126 Instandhaltung und Wartung Avant 755i 760i B. Reinigen des Innenraums des 3. Reinigen des Laders Laders Die Sauberkeit des Laders ist nicht nur eine Frage Reinigen Sie die Kabine und den Innenraum mit der Optik. Eine schmutzige Maschine läuft heißer geeigneten milden Reinigungsmitteln.
  • Seite 127 Avant 755i 760i Instandhaltung und Wartung D. Reinigen von Kühlsystemen Wenn Lader einer Klimaanlage ausgestattet ist: Ein Kondensator der Klimaanlage ist Eine ordnungsgemäße Kühlung ist für hinter der Heckscheibe der Kabine Aufrechterhaltung oder auf dem Dach montiert. Funktionstüchtigkeit ganz wesentlich.
  • Seite 128 Instandhaltung und Wartung Avant 755i 760i Die Schmierpunkte sind in der Tabelle unten 4. Tragen Sie Fett auf die aufgeführt. Schmierpunkte auf. Referenz Anzahl der Schmierpunkte Die Schmierung der Drehpunkte ist von grundlegender Bedeutung, um 1. Knickgelenk Verschleiß Linke Seite des Laders Verbindungsstücken zu vermeiden.
  • Seite 129 Avant 755i 760i Instandhaltung und Wartung 5. Führen Sie eine Sichtprüfung des B. Vorderwagen Hubarms, der Drehzapfen und anderer Metallstrukturen durch. Führen Sie eine Sichtprüfung der Laderstrukturen durch. Verwenden Sie den Lader nicht, wenn es sichtbare Schäden, Anzeichen von Verkrümmungen, Brüchen, Rissen oder Knickungen gibt.
  • Seite 130 Instandhaltung und Wartung Avant 755i 760i  Zapfen, die die Gelenkrahmen verbinden Gefahr schwerer Verletzungen  Zapfen, die den Lenkzylinder verbinden – Verwenden Sie den Lader bei  Zapfen, der den Hubarm mit dem Vorderwagen einer Beschädigung WARNUNG verbindet Stahlstruktur nicht mehr und ...
  • Seite 131 Anschlüssen Lader Geschwindigkeitsklasse Reifen Felge kompatibel sind. Wenden Sie sich an den AVANT- müssen für das Ladermodell geeignet sein. Kundendienst, wenn Schläuche oder Anschlüsse ausgetauscht werden müssen. Der richtige Reifendruck hängt vom Reifenmodell und von der vorgesehenen Last ab. Siehe Kapitel Hydraulikanschlüsse von Antriebsmotoren und...
  • Seite 132 Instandhaltung und Wartung Avant 755i 760i Verwenden hydraulische Verriegelung 8. Prüfen Sie das Anbaugerät und die regelmäßig, auch wenn Sie keine Anbaugeräte Schnellkupplungsplatte. wechseln. Prüfen Sie die Verriegelung des Anbaugeräts und 9. Hydraulikölpegel überprüfen die Verriegelungsbolzen auf der Geräteanbauplatte. Prüfen Sie beide Verriegelungsbolzen: Prüfen Sie den Hydraulikölstand des Peilstabs im...
  • Seite 133 Avant 755i 760i Instandhaltung und Wartung 2. Die zweite Markierung auf dem Peilstab zeigt maximalen Hydraulikölstand Öl kann dieses Niveau erreichen, wenn Hydrauliksystem heiß ist. Den Hydrauliköltank keinesfalls überfüllen. Das Öl kann überlaufen oder im Tank aufschäumen. In der Kappe des Ölpeilstabes befindet sich ein Belüftungsfilter,...
  • Seite 134 Kraftstoff zu entfernen. Luftfilterelement zwischen dem geplanten Avant 755i 760i: Austausch zu reinigen. Beim Avant 755i 760i befindet sich ein elektrischer Drücken Gummidichtung Sensor im Wasserabscheider. Eine Leuchte auf dem Filtergehäusedeckel zusammen, um Wasser Armaturenbrett zeigt an, wann das Wasser aus dem und Schmutz aus dem Filter abzulassen.
  • Seite 135 Avant 755i 760i Instandhaltung und Wartung Reinigen Sie die inneren Komponenten des Die Batterie befindet sich auf der Rückseite des Filtergehäuses mit einem feuchten Tuch. Laders, auf der rechten Seite des Motors. Sie können die routinemäßigen Prüfungen der Batterie Reinigen Sie die Dichtkanten des Luftfilters.
  • Seite 136 Instandhaltung und Wartung Avant 755i 760i Trennen (isolieren) Sie zunächst Prüfen der Stromkabel des Laders Batterie mithilfe Prüfen weitere Stromkabel sowie deren Batteriehauptschalters. Verlegung und Befestigung. Wenn Sie Anzeichen Beschädigungen Stromkabeln oder Die Batterie und deren Klemmen Komponenten sehen, verwenden Sie den Lader nicht enthalten Blei.
  • Seite 137 Avant 755i 760i Instandhaltung und Wartung Prüfen des Kabinenluftfilters Wenn der Lader mit einer geschlossenen Kabine ausgestattet ist austauschbarer Kabinenluftfilter kann außerhalb der Kabine, unter der Tür auf der linken Seite, gewechselt werden. Die Patrone muss häufiger geprüft und ausgetauscht werden, wenn der Lader in staubiger Umgebung verwendet wird.
  • Seite 138 Instandhaltung und Wartung Avant 755i 760i Inspektionen nach dem Starten des Laders Testen Sie den Fahrantrieb und Testen Sie die Bewegungen des die Lenkung. Hubarms.   Prüfen Sie die Funktionstüchtigkeit der Pedale Der Hubarm sollte sich reibungslos in alle und der Lenkung.
  • Seite 139 Avant 755i 760i Instandhaltung und Wartung Wenn Sie Gegengewichte anbringen oder abnehmen Heben Sie etwas so Schweres mit dem Lader Lastsensor kalibrieren dass Hinterräder Boden angehoben werden. Der Lastsensor muss kalibriert werden, wenn Sie Heckgewichte an der Maschine anbringen oder von Verwenden Sie den Hubarm des Laders, um dieser entfernen.
  • Seite 140 Verwendung eines Öls hoher Viskosität Behälter abgelassen werden. erforderlich sein. Wenden Sie sich an Ihren AVANT- Händler oder autorisierten Kundendienst. Fügen Sie nur einen korrekten Öltyp hinzu. Konsultieren Sie die Informationen in diesem Verwenden Frosttemperaturen Handbuch hinsichtlich des Typs und der Menge des hochwertiges Öl mit einem breiten Viskositätsindex,...
  • Seite 141 Aufschrauben des Filters ein allgemeines Filterwechselwerkzeug. Sammeln gesamte Altöl. AVANT 755 / 760 Kraftstofffilter Beim Einsetzen eines neuen Filters muss Der Hauptkraftstofffilter und der Wasserabscheider dessen Dichtung mit Öl eingerieben werden. befinden sich auf der linken Seite des Laders und...
  • Seite 142 Zustand. Die Prüfung der Leistung der Batterie durch Abrieb beschädigt werden. Falls ein erfordert ein geeignetes Testwerkzeug. Wenden Sie Kraftstoffschlauch ersetzt werden muss, sich bitte an Ihren AVANT-Kundendienst. tauschen Sie alle Schläuche und Klemmen gleichzeitig aus. Verwenden eine Ersetzen Sie die Batterie im Bedarfsfall durch eine Kraftstoffleitung, die den Originalspezifikationen Batterie, die in puncto Typ und Größe mit der...
  • Seite 143 Avant 755i 760i Instandhaltung und Wartung Prüfen von Hydraulikschläuchen und Armaturen Druckmessung am Mehrfachanschluss Prüfen Sie die Positionierung und Verlegung der Um den Druck der Zusatzhydraulik zu messen, Hydraulikschläuche. äußere Schicht eines verwenden Sie den Manometeradapter A422475. Hydraulikschlauches darf nicht beschädigt sein, sodass die innere Schicht sichtbar ist.
  • Seite 144 Instandhaltung und Wartung Avant 755i 760i Stellen Sie den Druck keinesfalls Führen Sie an der Einstellschraube eines Überdruckventils nur geringfügige Drehungen auf einen höheren Wert als die durch – höchstens eine Achtel Umdrehung auf empfohlene Einstellung ein. Das einmal. elektrische Antriebssystem ist für den Betrieb mit dem spezifizierten Prüfen Sie nach jeder Einstellung den Druck.
  • Seite 145 Anhalten des Laders nicht reibungslos läuft, wenden einfachste Methode, eine Sie sich bitte zur Prüfung und Einstellung des Einstellscheibe unter Leistungsregelventils an den nächsten AVANT- unteren Gleitplatte 1 Kundendienst. ursprünglichen montieren. Systemeinstellungen könnten sich ändern, wenn sich Bei erheblicher Abnutzung der...
  • Seite 146 Multifunktionsanzeige Motor auf Vibrationen, Lärm und überprüft werden. Wenn Fehlermeldungen oder allgemeine Leistung. Codes aktiv sind, wenden Sie sich an den AVANT- Kundendienst, um die festgestellten Fehler zu Ungewöhnliche Geräusche und Vibrationen des beheben. Motors sollten geprüft werden, sobald sie bemerkt...
  • Seite 147 Avant 755i 760i Instandhaltung und Wartung  Prüfen Nothammer dessen Prüfen von Sicherheitsrahmen, Markierungen. Stellen Sie sicher, dass ein Sitz, Sicherheitsgurt, Leuchten und Hammer verfügbar ist und für Notfallsituationen sonstigen Sicherheitsvorrichtungen verwendet werden kann.  Prüfen Sie, ob die Tür und die Fenster fest Prüfen, testen und reinigen Sie im Bedarfsfall alle...
  • Seite 148 Maßnahmen in Verbindungsstück. einem frühen Stadium ergriffen werden. Wenden Sie sich an den AVANT-Kundendienst, wenn ein Spiel im Knickgelenk vorhanden ist. Der Verschleiß des Knickgelenks wird in der Regel durch mangelnde Schmierung verursacht. Halten Sie den Lader sauber und sorgen Sie für eine...
  • Seite 149 Austausch des Kabinenluftfilters Servicepakete bei Ihrem Händler bestellen. Um Teile zu bestellen, wenden Sie sich bitte an Ihren AVANT- Tauschen Sie den Kabinenluftfilter mindestens ein Händler oder den autorisierten Kundendienst. Mal im Jahr aus. Wenn Sie den Lader häufig unter...
  • Seite 150 Stromstörung immer zuerst die Sicherungen. Wenn Metallabdeckung. eine Sicherung wiederholt durchbrennt, such Sie die Ursache hierfür. Die Stromkabel könnten beschädigt sein. Kontaktieren Sie nötigenfalls Ihren AVANT- Servicepartner. Wenn eine Sicherung oder ein Relais ausgetauscht werden muss, muss sichergestellt werden, dass immer die richtigen Ersatzteile verwendet werden.
  • Seite 151 Avant 755i 760i Instandhaltung und Wartung Sicherung Lüfter Hydraulikölkühler Fahrzeug-Leistungsverteilungseinheit Die rote Kontrollleuchte auf dem Armaturenbrett Anstelle separater Relais steuert zeigt eine durchgebrannte Sicherung des Lüfters im Fahrzeugsteuergerät einer elektrischen Hydraulikölkühler an. Wenn die Kontrollleuchte aufleuchtet, muss die 25-Ampere-Sicherung des Leistungsverteilungseinheit (PDU) hinten rechts am Lader die elektrischen Funktionen des Laders.
  • Seite 152 Instandhaltung und Wartung Avant 755i 760i Gefahr Verschüttens Starthilfe und Startstromunterstützung Batteriesäure anderer Verletzungen – Wenden WARNUNG Im Bedarfsfall kann der Motor mit Hilfsstrom Starthilfeverfahren nur dann an, wenn gestartet werden. Verwenden Sie dazu geeignete Starthilfekabel mit großem Leiterquerschnitt. Es kann...
  • Seite 153 Avant 755i 760i Instandhaltung und Wartung Lesen Sie die Bedienungsanleitung des Gefahr von Stromschlag, Funken, Fahrzeugs, für Feuer Verbrennungen – Notstromversorgung sorgt, Verwenden stets qualitativ VORSICHT VORSICHT sicherzustellen, dass das Fahrzeug für hochwertige Starthilfekabel mit guten diesen Zweck geeignet ist.
  • Seite 154 Avant 755i 760i...
  • Seite 155 Avant 755i 760i Fehlerbehebung Fehlerbehebung In der untenstehenden Auflistung finden Sie mögliche Ursachen für typische Probleme. Weitere mögliche motorbezogene Ursachen entnehmen Sie bitte der Bedienungsanleitung des Motors. Falls beim Betrieb des Laders Probleme auftreten, überprüfen Sie die Fehlerbehebungsliste. Wenden Sie sich bitte an Ihren nächstgelegenen Vertriebs- und Servicepartner, falls das Problem nicht behoben werden kann.
  • Seite 156 Fehlerbehebung Avant 755i 760i Problem Mögliche Ursache Abhilfe Verstopfter Kühler Reinigen Sie Kühler und Lüfter motorseitig. Schmutz im Motorbereich Reinigen Sie den Motor und dessen Umgebung vorsichtig. Motor überhitzt Kühlmittelpegel niedrig Fügen Sie Kühlmittel hinzu. Prüfen Sie die Kappe des Kühlmitteldruckbehälters auf Dichtheit. Prüfen Leckendes Kühlsystem...
  • Seite 157 Avant 755i 760i Wartungsnachweis Wartungsnachweis 1. Kunde 2. Ladermodell Seriennummer: 3. Kaufdatum Wartungsdatum Betriebszeit Service durchgeführt von: Bemerkungen TT / MM / JJJJ (Stunden) Stempel/Unterschrift _____/ 50 h ___/___/_____ _____/ 450 h ___/___/_____ ___/___/_____ _____/ 850 h ___/___/_____ _____/ 1.250 h ___/___/_____ _____/ 1.650 h...
  • Seite 158 Wartungsnachweis Avant 755i 760i Anmerkungen...
  • Seite 159 Avant 755i 760i Wartungsnachweis Anmerkungen...
  • Seite 160 Wartungsnachweis Avant 755i 760i Index Hintere Hebevorrichtung • 73 Hinzufügen oder Entfernen von Einführung • 3 Gegengewichten • 71, 72 Einlagerung • 111 Höhe und Breite • 36 Einstellen und Ersetzen der 12 V-Steckdose • 50, 66 Hubkraft • 15, 42, 47, 53, 60 Gleitplatten des Teleskop- Hydraulikkupplung für...
  • Seite 161 Avant 755i 760i Wartungsnachweis Lichtschalter (Kommunalpaket) Prüfen der Räder • 131 Relais • 151 • 50, 78 Prüfen des Kabinenluftfilters • Restdruck aus dem Luftgefederter Sitz (Option für Hydrauliksystem entlassen • Kabine DLX) • 76 87, 105 Prüfen des Knickgelenks • 148 Rückfahrsummer (optional) •...
  • Seite 162 Wartungsnachweis Avant 755i 760i Steuerungen und Optionen Wartungsnachweis • 118, 157 des Laders • 49 Wenn der Lader mit einer System zum Schutz vor geschlossenen Kabine herabfallenden ausgestattet ist • 149 Gegenständen (FOPS) • 18 Wenn Sie Gegengewichte anbringen oder abnehmen •...
  • Seite 163 Avant 755i 760i Wartungsnachweis EC DECLARATION OF CONFORMITY DÉCLARATION DECONFORMITÉ CE EG-KONFORMITÄTS-ERKLÄRUNG Manufacturer: Fabricant : Manufacturer: Avant Tecno Oy Avant Tecno Oy Avant Tecno Oy Ylötie 1 Ylötie 1 Ylötie 1 33470 Ylöjärvi, Finland 33470 Ylöjärvi, Finlande 33470 Ylöjärvi, Finland...
  • Seite 164 AVANT verfolgt eine Politik der kontinuierlichen Weiterentwicklung und behält sich das Recht vor, ohne Vorankündigung Änderungen an den technischen Spezifikationen vorzunehmen. © 2021 Avant Tecno Oy. Alle Rechte vorbehalten. www.avanttecno.com...

Diese Anleitung auch für:

760i
