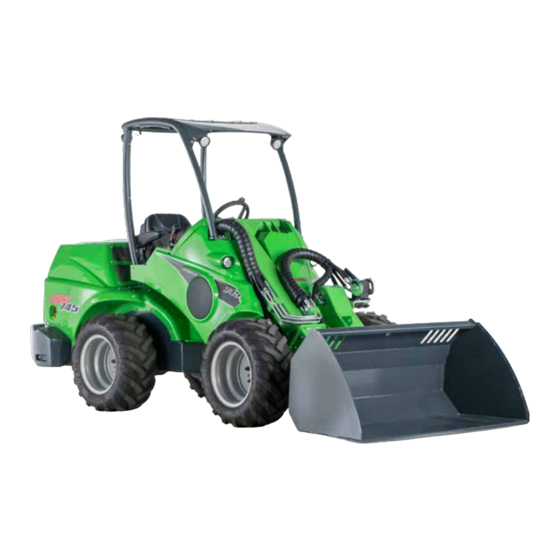

Inhaltszusammenfassung für AVANT 745
- Seite 1 Deutsch 745/750 Bedienungsanleitung 2019- A428532 2019 5 DE 2015-...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 745/750 Inhaltsverzeichnis Inhaltsverzeichnis.............2 Fahrantrieb….............22 Einleitung ……............3 Steuerung des Laders……........23 Verwendungszweck………………………………..3 Bedienung des Hubarmes........23 Sicherheitshinweise…..........4 Bedienung der Zusatzhydraulik…......23 Gewährleistung............6 Voraussetzungen zum Betrieb von Anbaugeräten..24 Beschreibung des Laders…........7 Montage von Anbaugeräten.........24 Kennzeichnung des Laders........8 Geräteanbauplatte mit elektrohydr. Entriegelung..24 Kennzeichnung des Motors........8 Montage der Hydraulikschläuche des Anbaugerätes..25... -
Seite 3: Einleitung
Einleitung Einleitung AVANT TECNO OY bedankt sich bei Ihnen für das Vertrauen in unsere Produkte. Sie sind das Ergebnis unserer langjährigen Erfahrung bei der Konstruktion und dem Bau von kompakten Multifunktionsladern. Wir bitten Sie, die vorliegende Bedienungsanleitung vor Inbetriebnahme sorgfältig zu lesen. Die Bedienungsanleitung hilft Ihnen: •... -
Seite 4: Sicherheitshinweise
Personen ist ausschließlich mit dem dafür vorgesehenem Beachten Sie die Grenzen der Geschwindigkeit, Bremsen, AVANT-Anbaugerät Leguan 50 gestattet. Folgen Sie den Lenkung und Stabilität sowie der Belastbarkeit der Maschine vor der Inbetriebnahme. Stellen Sie sicher, dass jeder, der den Lader Anweisungen in der Bedienungsanleitung des Leguan 50. -
Seite 5: Das Handling Schwerer Lasten Und Die Lastüberwachung
• Trennen Sie vor allen Arbeiten an Motor oder dessen Sicherheitsausrüstung des Laders oder Teile davon. Ausstattung die Batterie. Versuchen Sie nicht, diese zu reparieren, bei • Lesen Sie die Anweisungen zur Starthilfe auf Seite 34. Beschädigungen kontaktieren Sie Ihren AVANT- Vertriebs- oder Servicepartner. -
Seite 6: Gewährleistung
Feuerlöscher vorgeschrieben sein. Bewahren Sie einen abgeleitete materielle Verluste. geprüften und zugelassenen Mehrzweckfeuerlöscher in der 4) Zur Wartung und Reparatur dürfen nur Original AVANT- Nähe des Ortes auf, an dem Sie den Lader lagern. Ersatzteile verwendet werden. 5) Jeder Schaden, verursacht durch den Einsatz falscher Kraft-, Schmier- oder Kühlmittel oder durch den Einsatz von... -
Seite 7: Beschreibung Des Laders
745/750 Beschreibung des Laders Beschreibung des Laders Daten zur Identifizierung des Laders Notieren Sie in den folgenden Feldern die Identifizierungsdaten des Laders, dies erleichtert Ihnen die Bestellung von Ersatzteilen etc. 1. Ladermodell______________________________________________________ 2. Seriennummer des Laders ___________________________________________ 3. Seriennummer des Motors___________________________________________ Die Seriennummer des Laders finden Sie wie die Bezeichnung des Ladermodells auf dem Typenschild (siehe Seite 9). -
Seite 8: Hauptbauteile Des Laders
Beschreibung des Laders 745/750 Hauptbauteile des Laders Die folgenden Abbildungen zeigen die Hauptbauteile des Laders: Multikupplung: Druckleitung 2 Druckleitung 1 Druckloser SchalterKIT Rücklauf Stecker Geräteanbauplatte Vorderwagen Die Anbaugeräte werden an der Geräteanbauplatte Auf dem Vorderwagen aufgebaut sind: Fahrersitz, montiert. Die Verriegelungsbolzen der Platte können manuell Bedienhebel, Hydraulikventile, Hydrauliköltank, Anschluss... -
Seite 9: Schilder Und Aufkleber
Stellen Sie sicher, dass die folgenden Schilder und Aufkleber sauber, unbeschädigt und lesbar angebracht sind. Ist einer dieser Aufkleber beschädigt, unlesbar oder nicht mehr vorhanden, muss er unverzüglich ersetzt werden. Neue Schilder oder Aufkleber erhalten Sie bei Ihrem AVANT-Vertriebs- und Servicepartner. Heiße Oberfläche... -
Seite 10: Technische Daten
Beschreibung des Laders 745/750 Technische Daten Modell AVANT 745 AVANT 750 Modell 740/750 Länge 3 060 mm 3 060 mm Hersteller & Typ Kubota V2403 Breite s. Tabelle auf Seite 11 s. Tabelle auf Seite 11 Arbeitsweise 4-Takt Höhe (mit Standardbereifung) -
Seite 11: Fahrgeschwindigkeit Und Schubkraft
Reifen und Felgen, die den ursprünglichen Spezifikationen und Abmessungen entsprechen, um mögliche Probleme mit der Tragfähigkeit, Reifengröße, oder der Belastung der Antriebsmotoren zu vermeiden. Für weitere Informationen wenden Sie sich an Ihren AVANT Vertriebs- und Servicepartner. Ölfluss Zusatzhydraulik l/min Die maximale Ölmenge der Zusatzhydraulik... -
Seite 12: Lastdiagramm
Beschreibung des Laders 745/750 Lastdiagramm Die Hubleistung des Radladers ist begrenzt durch das Kippmoment über die vordere Achse. Das nachstehende Diagramm zeigt die Kipplasten und die maximal zulässigen Lasten in unterschiedlichen Situationen auf ebener Fläche und mit maximal eingelenktem (eingeknicktem) Lader. -
Seite 13: Bedienungshinweise
745/750 Bedienungshinweise Bedienungshinweise... -
Seite 14: Bedienelemente
Bedienungshinweise 745/750 Bedienelemente Die folgende Abbildung zeigt die Positionen der einzelnen Bedienelemente. Die Position und Funktion der Bedienelemente kann modellabhängig leicht voneinander abweichen (siehe folgende Seiten). DLX-Kabine: Einige der Schalter befinden sich auf dem Bedienfeld oben rechts in der Kabine 13. -
Seite 15: Steuerung Teleskophubarm, Zusatzhydraulik Und Andere Funktionen
745/750 Bedienungshinweise Steuerung Teleskophubarm, Zusatzhydraulik und anderer Funktionen Die meisten Funktionen des Radladers werden je nach Modell über Bedienhebel auf der rechten Maschinenseite gesteuert: Hubarm und Geräteanbauplatte, Zusatzhydraulik (Anbaugeräte), Motorendrehzahl etc. Die folgenden Abbildungen zeigen die unterschiedlichen Funktionen: SchalterKIT für Anbaugeräte (optional) -
Seite 16: Armaturenbrett
Bedienungshinweise 745/750 Armaturenbrett Auf dem rechts vom Fahrersitz befindlichen Armaturenbrett sind Anzeigen, Kontrollleuchten und Schalter montiert, die den Fahrer bei der Steuerung des Laders unterstützen. Kabine LX /DLX ROPS 1. Anzeige Lastüberwachung 2. Anzeige Niveauausgleich & Schwingungsdämpfer 3. Anzeige Zusatzscheinwerfer (Kommunalpaket) 4. -
Seite 17: Bedienelemente Im Fußraum
745/750 Bedienungshinweise Bedienelemente im Fußraum Gefederter Sitz Die folgende Abbildung zeigt die Bedienelemente im Fußraum Der gefederte Sitz ist mit einem Sicherheitsgurt ausgestattet und bietet die folgenden Einstellungsmöglichkeiten: 1. Einstellung der Federung • Durch Drehen des Einstellknopfes gegen den Uhrzeigersinn wird die Federung härter durch Drehen im Uhrzeigersinn... -
Seite 18: Wahlschalter Fahrgeschwindigkeit
Joystick (s. Seite 19) gesteuert. Die Länge des T eleskopausschubes beträgt 700 mm, Schalter Feststellbremse die zusätzliche Hubhöhe liegt bei 410 mm. Der AVANT 745/750 ist mit einer hydraulischen Schwingungsdämpfer (Option) Feststellbremse ausgestattet, die die Hinterräder verriegelt. Die Feststellbremse wird mit dem... -
Seite 19: Parallelführung
Stellen Sie sicher, dass das Gewicht auf dem Anhänger richtig Hubarm aus der bei der Aktivierung des Niveauausgleich verteilt ist, so dass der Anhänger keine Aufwärtshubkraft auf die gewählten Position nach oben ausweichen und das AVANT- Anhängerkupplung ausüben kann. Anbaugerät den Bodenkonturen nach oben folgen kann. -
Seite 20: Schwenkadapter
Bedienungshinweise 745/750 Schwenkadapter (Option) 4. Steuerkreis vorne / Heck- Zusatzhydraulik-Anschluss (Option) Der hydraulische Schwenkadapter wird zwischen Geräteanbauplatte Zusätzlich serienmäßigen Zusatzhydraulikanschluss Anbaugerät montiert. mit Multikupplung vorne, kann der Lader optional mit einer erlaubt dem Fahrer, das Anbaugerät Heck-Zusatzhydraulik oder einem 4. Steuerkreis vorne in beide Richtungen seitlich. -
Seite 21: Motor Starten
745/750 Bedienungshinweise Motor starten Führen Sie vor dem Anlassen des Motors die täglichen Kontrollen wie auf Seite 29 beschrieben durch. Stellen Sie Sitz und Spiegel (falls vorhanden) so ein, dass Sie eine gute Arbeitsposition einnehmen können und vom Fahrersitz aus ein uneingeschränktes Sichtfeld haben. -
Seite 22: Fahrantrieb
Personen im Arbeitsbereich des Laders befinden Arbeitsprinzip Der AVANT 745/750 ist mit einem hydrostatischen Fahrantrieb ausgestattet, eine hydraulische Verstellpumpe wird mit den beiden Fahrpedalen proportional gesteuert. Die Fahrt mit dem Lader wird mit den Fahrpedalen und dem Handgashebel gesteuert. Mit dem Handgashebel auf dem Bedienpanel wird eine geeignete Motorendrehzahl ausgewählt. -
Seite 23: Steuerung Des Laders
745/750 Bedienungshinweise Steuerung des Laders Bedienung des Hubarmes Der Lader wird mit dem hydraulisch betriebenen Lenkrad Der Laderhubarm und die Geräteanbauplatte werden mit dem gesteuert. Am besten lenken Sie mit der linken Hand am Kreuzbedienhebel (Multi-Funktions-Hebel) seitwärts (kippen) Lenkradknopf, so dass Sie mit der rechten Hand die Bedienhebel und vor und zurück (Hubarm auf und ab) gesteuert... -
Seite 24: Voraussetzungen Für Den Betrieb Von Anbaugeräten
• Lesen Sie vor Arbeitsbeginn die Bedienungsanleitung des Anbaugerätes. Stellen Sie sicher, dass Anbaugerät und Ladermodell kompatibel sind. Fragen Sie wenn nötig Ihren AVANT Servicepartner. • Überprüfen Sie die erlaubte max. Ölmenge des Anbaugerätes. Passen Sie die Motorendrehzahl dem Anbaugerät und der durchzuführenden Arbeit an... -
Seite 25: Montage Der Hydraulikschläuche Des Anbaugerätes
745/750 Bedienungshinweise Montage der Hydraulikschläuche des Anbaugerätes Die Hydraulikschläuche des Anbaugerätes sind mit einem Multikupplungssystem ausgerüstet, mit dem alle Hydraulikschläuche gleichzeitig angeschlossen werden. Montage der Multikuppung: Richten Sie die Kupplungen der Multikupplung am Anbaugerät auf die entsprechenden Löcher im Multikupplungsanschluss des Laders aus. Ist die Multikupplung aus irgendeinem Grund falsch an den Hydraulik-schläuchen des... -
Seite 26: Kabinen
Kabinen Klimaanlage (Option für Vollkabine DLX) In der Vollkabine DLX sind einige Der AVANT 745/750 kann optional mit L- oder LX-Kabine oder der Schalter gezeigt auf Seite mit der Vollkabine DLX ausgestattet werden. Alle Kabinen sind 14 auf einem Bedienpanel oben ROPS/FOPS geprüft. -
Seite 27: Temperatureinstellung
745/750 Bedienungshinweise Heizung Klimaanlage (Option für DLX-Kabine) Lüfter Lüfter Die Vollkabine DLX kann optional mit einer Klimaanlage (Kabine LX) ausgestattet werden, die ab Werk entweder auf dem Dach oder am Heck des Laders montiert ist. Der Kondensator muss sauber Temperatureinstellung und frei von Ablagerungen gehalten werden. -
Seite 28: Hinweise Zu Wartung Und Instandhaltung
Hinweise zu Wartung und Instandhaltung Ersatz- und Serviceteile erhalten Sie über Ihren AVANT-Servicepartner Wenn Sie nicht sicher sind, wie eine Reparatur durchzuführen ist, bitten Sie Ihren AVANT-Service um weitere Informationen, bevor Sie mit den Reparatur- oder Wartungsarbeiten beginnen. Sicherheitshinweise für die Wartung Überprüfen Sie die Hydraulikschläuche auf Risse und... -
Seite 29: Tägliche Kontrollen
745/750 Hinweise zu Wartung und Instandhaltung Tägliche Kontrollen • Hubarmbewegungen • Verriegelung von Anbaugerät und Verriegelungsbolzen an • Fahrantrieb und Steuerung Geräteanbauplatte, Funktion des Anbaugerätes, Position der • Ausreichende Schmierung Hydraulikschläuche am Anbaugerät • Sauberkeit von Motorraum und Lüftern • Zustand von Lader und Festigkeit des Hubarmes •... -
Seite 30: Lader Reinigen
Hinweise zu Wartung und Instandhaltung 745/750 2. Lader reinigen 6. Kühlflüssigkeitsstand prüfen Die Sauberkeit des Laders ist nicht nur eine Frage der Öffnen Sie niemals den unter Druck stehenden Optik. Alle Oberflächen, lackierte und andere, bleiben Kühlflüssigkeitsbehälter solange der Ladermotor bei regelmäßiger Reinigung in einem besseren Zustand. -
Seite 31: Festen Sitz Von Bolzen, Muttern, Schrauben Und Hydraulikteilen Prüfen
Rückwärtsfahrt), für die ein Druck von 370 bar fest eingestellt ist. Arbeiten am Hydrauliksystem des Laders sollten nur von entsprechend ausgebildetem und erfahrenem Servicepersonal durchgeführt werden. Wenden Sie sich für weitere Informationen oder bei Fragen an Ihren AVANT-Servicepartner. -
Seite 32: Gleitstücke Am Hubarm Prüfen, Einstellen & Wechseln
Hinweise zu Wartung und Instandhaltung 745/750 12-14 Gleitstücke am Hubarm 15. Lastüberwachung kalibrieren prüfen, einstellen und wechseln Der Teleskophubarm ist mit austauschbaren Gleitstücken ausgestattet. Am unteren Ende des äußeren Hubarmes befinden sich Gleitstücke aus Kunststoff (1, 2, 3 und 4). -
Seite 33: Motorenwartung
Hinweise zu Wartung und Instandhaltung 18.-26. Motorenwartung Sicherungen Die Lader der AVANT 745/750 sind mit Kubota Diesel- Im Fall einer elektrischen Fehlfunktion kontrollieren Sie zuerst Motoren (siehe Technische Daten) ausgestattet. Service- und die Sicherungen. Suchen Sie nach der Ursache, sollte eine Wartungshinweise zum Motor finden Sie in der KUBOTA- Sicherung wiederholt durchbrennen. -
Seite 34: Sicherung Lüfter Hydraulikölkühler
(Artikelnummer 65479). Lesen Sie auch die Bedienungsanleitung des Motorenherstellers zur längeren Einlagerung und dem Start des Motors nach längerer Lagerzeit. Stahlkonstruktion des Laders Im Fall von Schäden an der Stahlkonstruktion des Laders kontaktieren Sie Ihren AVANT Servicepartner. Eine fehlerhaft durchgeführte Reparatur kann gefährliche Situationen verursachen. -
Seite 35: Schmierstellen
745/750 Hinweise zu Wartung und Instandhaltung Schmierstellen Die folgenden Abbildungen zeigen die Position der einzelnen Schmierstellen: Schmierstellen Anzahl Schmierstellen Anzahl Hubzylinder, beide Enden Knickgelenk Lenkzylinder, beide Enden Kippmechanismus Kippzylinder, beide Enden Parallelführungszylinder, beide Enden Gelenkbolzen an der Geräteanbauplatte/Hubarm Teleskophubarm (Schmierung in komplett... -
Seite 36: Filter
Hinweise zu Wartung und Instandhaltung 745/750 Filter Die folgenden Abbildungen und Tabellen zeigen Position und Artikelnummer der einzelnen Filter: Filter AVANT 745/750 Artikelnummer Luftfilter 66060 Kraftstofffilter 65248 Kraftstofffilter, Vorfilter 64657 Motorölfilter 65247 Hydraulikölfilter, Rücklauf 65227 Hydraulikölfilter 64807 FilterKIT AVANT 745/750 A419900 7. -
Seite 37: Mögliche Ursache
Kabel, Sicherung und Schalter überprüfen und bei Bedarf Schalter oder durchgebrannte reparieren. AVANT Service kontaktieren Lader kann auch nach Lösen der Sicherung Feststellbremse nicht bewegt werden Niedriger Hydraulikdruck AVANT Service zur Drucküberprüfung kontaktieren Überprüfen und wenn möglich austauschen. AVANT Fehlerhaftes Magnetventil Service kontaktieren... -
Seite 38: Wartungsnachweis
Wartungsnachweis 745/750 Wartungsnachweis 1. Kunde____________________________________________________________ 2. Ladermodell_______________Seriennummer____________________________ 3. Kaufdatum________________________________________________________ Servicedatum Betriebs- Service durchgeführt von: Bemerkungen TT /MM / JJJJ stunden Stempel/Unterschrift ___/___/______ ______ / 50 h ___/___/______ ______ / 450 h ___/___/______ ______ / 850 h ___/___/______ ______ / 1250 h... -
Seite 39: Eg Konformitätserklärung
745/750 EG Konformitätserklärung 745, 750 EC DECLARATION OF CONFORMITY DÉCLARATION DECONFORMITÉ CE EG-KONFORMITÄTS-ERKLÄRUNG Manufacturer: Fabricant: Hersteller: Avant Tecno Oy Avant Tecno Oy Avant Tecno Oy Ylötie 1 Ylötie 1 Ylötie 1 33470 Ylöjärvi 33470 Ylöjärvi 33470 Ylöjärvi Technical Construction File Location:... - Seite 40 Avant Tecno Oy Ylötie 1 FIN-33470 YLÖJÄRVI, FINNLAND Tel. +358 3 347 8800 Fax +358 3 348 5511 sales@avanttecno.com AVANT behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen. © 2019 AVANT Tecno Oy. All rights reserved. www.avanttecno.com...
