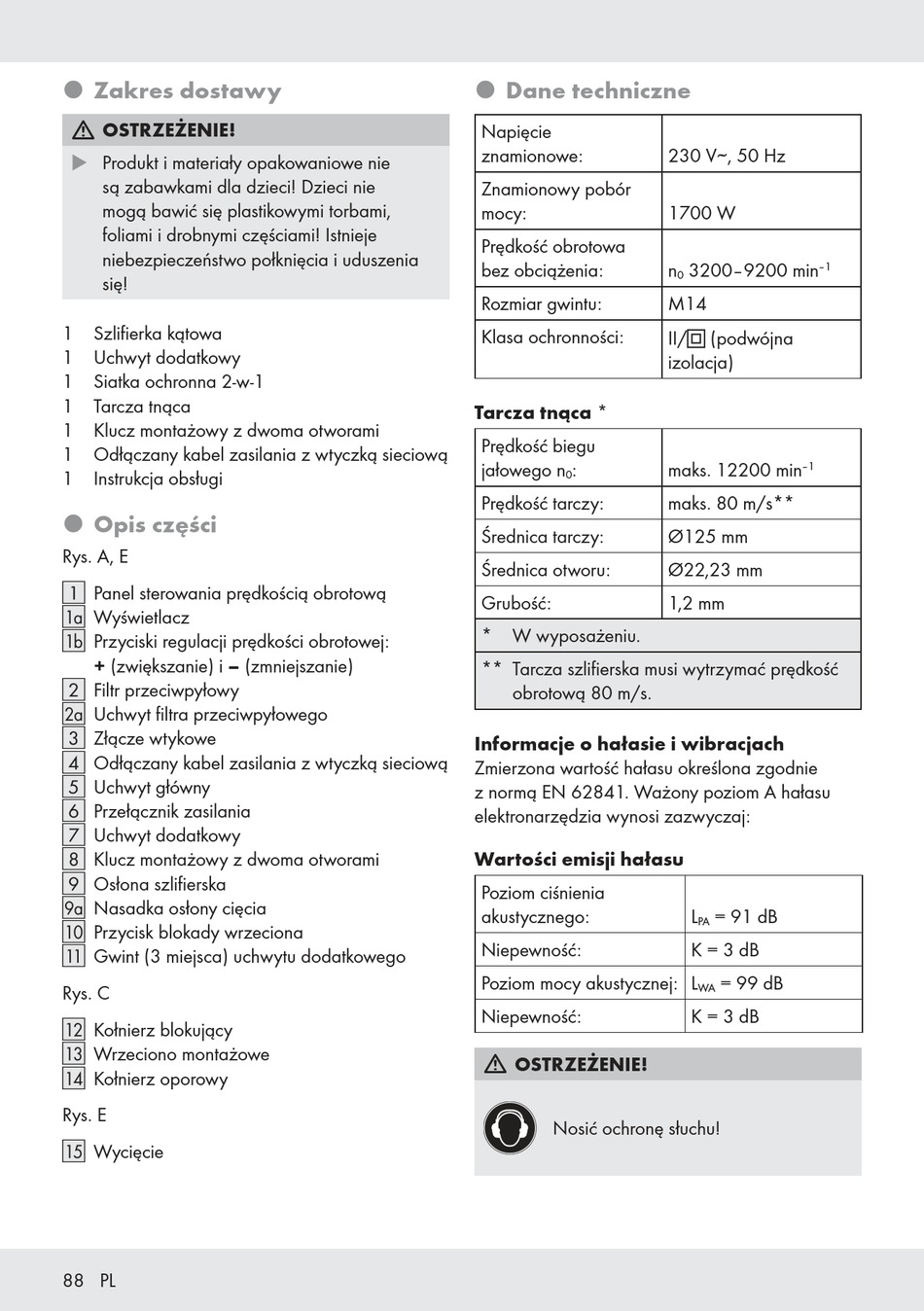

Parkside Performance 448848 2304 Originalbetriebsanleitung Seite 89

˜ Zakres dostawy
OSTRZEŻENIE!
m
u
Produkt i materiały opakowaniowe nie
są zabawkami dla dzieci! Dzieci nie
mogą bawić się plastikowymi torbami,
foliami i drobnymi częściami! Istnieje
niebezpieczeństwo połknięcia i uduszenia
się!
1 Szlifierka kątowa
1 Uchwyt dodatkowy
1 Siatka ochronna 2-w-1
1 Tarcza tnąca
1 Klucz montażowy z dwoma otworami
1 Odłączany kabel zasilania z wtyczką sieciową
1 Instrukcja obsługi
˜ Opis części
Rys . A, E
[ 1 ]
Panel sterowania prędkością obrotową
1a ] [
Wyświetlacz
1b ] [
Przyciski regulacji prędkości obrotowej:
+ (zwiększanie) i – (zmniejszanie)
2 ] [
Filtr przeciwpyłowy
[ 2a ]
Uchwyt filtra przeciwpyłowego
3 ] [
Złącze wtykowe
4 ] [
Odłączany kabel zasilania z wtyczką sieciową
[ 5 ]
Uchwyt główny
[ 6 ]
Przełącznik zasilania
[ 7 ]
Uchwyt dodatkowy
8 ] [
Klucz montażowy z dwoma otworami
9 ] [
Osłona szlifierska
[ 9a ]
Nasadka osłony cięcia
10 ] [
Przycisk blokady wrzeciona
[ 11 ]
Gwint (3 miejsca) uchwytu dodatkowego
Rys . C
12 ] [
Kołnierz blokujący
[ 13 ]
Wrzeciono montażowe
[ 14 ]
Kołnierz oporowy
Rys . E
[ 15 ]
Wycięcie
88 PL
˜ Dane techniczne
Napięcie
znamionowe:
Znamionowy pobór
mocy:
Prędkość obrotowa
bez obciążenia:
Rozmiar gwintu:
Klasa ochronności:
Tarcza tnąca *
Prędkość biegu
jałowego n :
0
Prędkość tarczy:
Średnica tarczy:
Średnica otworu:
Grubość:
* W wyposażeniu .
** Tarcza szlifierska musi wytrzymać prędkość
obrotową 80 m/s .
Informacje o hałasie i wibracjach
Zmierzona wartość hałasu określona zgodnie
z normą EN 62841 . Ważony poziom A hałasu
elektronarzędzia wynosi zazwyczaj:
Wartości emisji hałasu
Poziom ciśnienia
akustycznego:
Niepewność:
Poziom mocy akustycznej: L
Niepewność:
OSTRZEŻENIE!
m
Nosić ochronę słuchu!
230 V∼, 50 Hz
1700 W
n 3200–9200 min –1
0
M14
II/ (podwójna
izolacja)
maks . 12200 min –1
maks . 80 m/s**
Ø125 mm
Ø22,23 mm
1,2 mm
L = 91 dB
PA
K = 3 dB
= 99 dB
WA
K = 3 dB
