Alber e-fix E35 Gebrauchsanweisung Seite 20

4.2 Einsetzen des Akku-Packs
In der Regel wird der Akku-Pack stets an Ihrem Rollstuhl verbleiben. Wurde er jedoch
abgenommen (beispielsweise für Transportzwecke), müssen Sie ihn wieder in die an Ihrem
Rollstuhl befindliche Akku-Aufnahme [7] einsetzen.

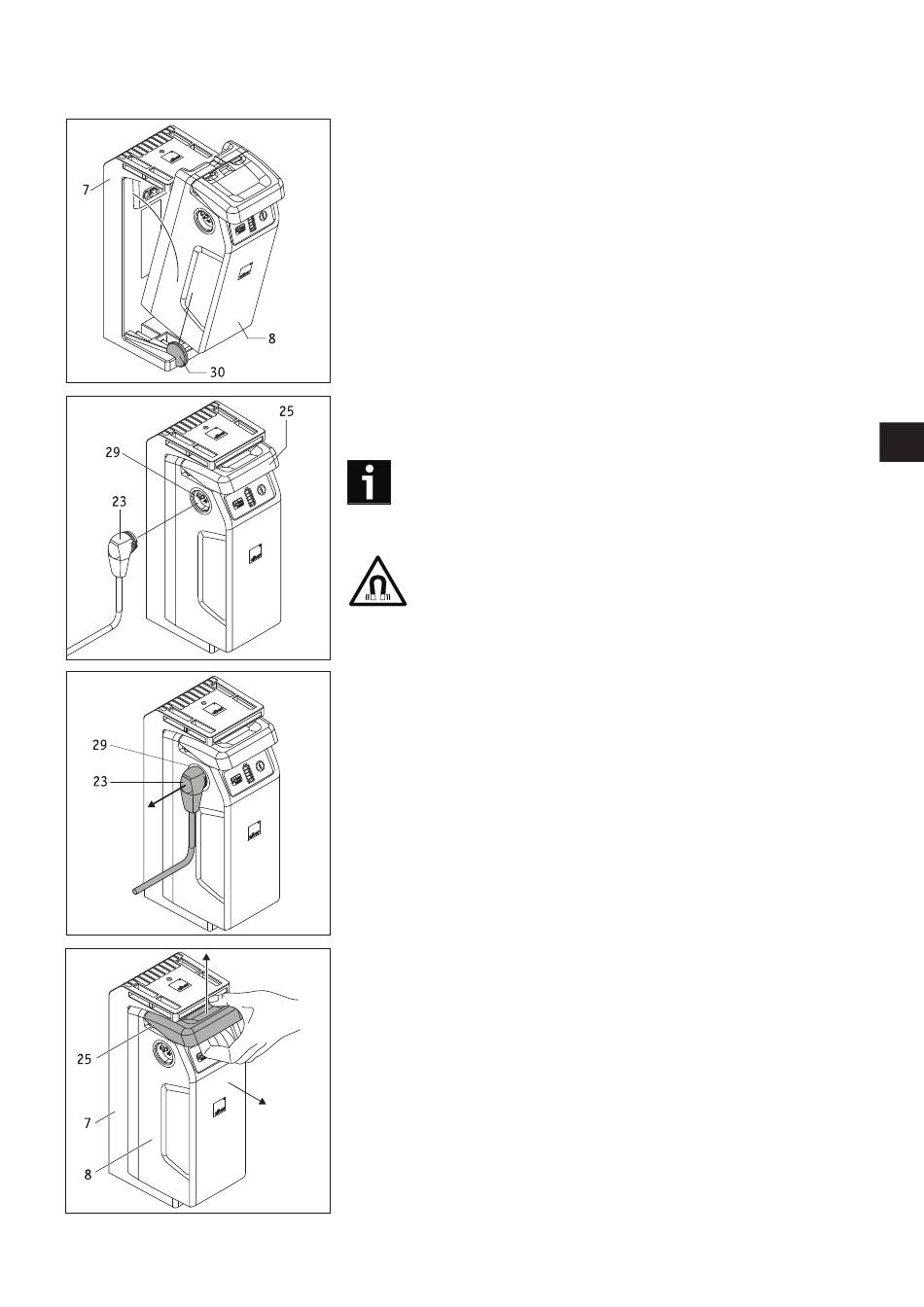

• Führen Sie den Akku-Pack [8], wie in der nebenstehenden Zeichnung dargestellt,
schräg in die links und rechts an der Akku-Aufnahme [7] befindliche Einführhilfe [30]
ein. Bei korrekter Positionierung kann der Akku-Pack nun seitlich nicht mehr verrut-
schen.
• Schwenken Sie den Akku-Pack [8] nach hinten, bis er in der Akku-Aufnahme [7] deut-
lich hörbar einrastet.
• Prüfen Sie den Sitz des Akku-Packs [8] in der Akku-Aufnahme [7]. Der Akku-Pack sitzt
korrekt in der Akku-Aufnahme, wenn er sich ohne Betätigen des Griffs [25] nicht mehr
entnehmen lässt.
• Sitzt der Akku-Pack [8] korrekt in der Akku-Aufnahme [7], müssen Sie anschließend
den Stecker des Bediengeräts [23] in eine der Buchsen [29] am Akku-Pack einführen.
Die Verriegelung erfolgt automatisch durch einen Magnetverschluss.
Mit diesen wenigen Schritten ist Ihr e-fix nun wieder betriebsbereit.
Auf der linken und rechten Seite des Akku-Pack s [8] befindet sich je
eine Buchse [29]. Beide Buchsen sind elektrisch gleich geschaltet
und können zur Aufnahme der Stecker vom Bediengerät, vom Ladege-
rät und von Zubehörartikeln verwendet werden.
Achten Sie darauf, dass der Stecker des Ladegeräts [33] und die
Buchsen [29] am Akku-Pack sauber sind und sich keine metallischen
Partikel daran befinden. Sind solche vorhanden, müssen sie mit
einem sauberen, trockenen Tuch entfernt werden!
4.3 Abnehmen des Akku-Packs
Muss der Akku-Pack von der Akku-Aufnahme abgenommen werden, gehen Sie wie folgt
vor.
• Schalten Sie das System am Bediengerät aus (siehe Kapitel 5.2.2)
• Ziehen Sie alle am Akku-Pack befindlichen Stecker (z.B. den Stecker [23] des Bedien-
geräts) ab.
• Ziehen Sie den Griff [25] des Akku-Packs gefühlvoll bis zum Anschlag nach oben und
gleichzeitig den Akku-Pack [8] aus der Akku-Aufnahme [7] heraus.
• Legen sie den Akku-Pack [8] ab. Beachten Sie dabei unbedingt die Hinweis zu dessen
Lagerung und Transport in den Kapiteln 4.10 und 4.11
• Die Akku-Aufnahme [7] verbleibt am Rollstuhl.
17
