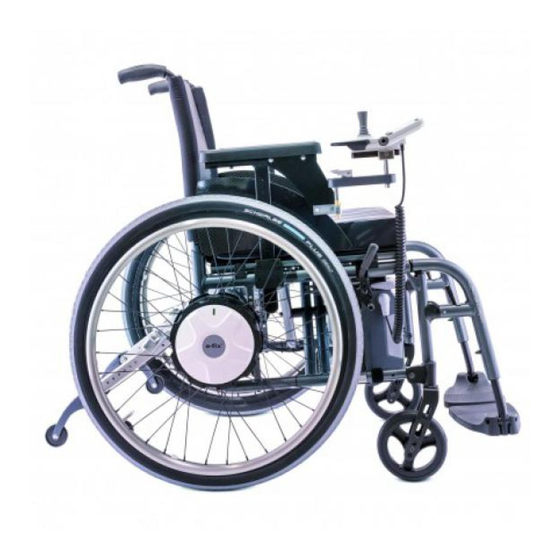

Alber e-fix E36 Gebrauchsanweisung
Elektrischer zusatzantrieb
Vorschau ausblenden
Andere Handbücher für e-fix E36:
- Kurzanweisung (12 Seiten) ,
- Gebrauchsanweisung (12 Seiten) ,
- Gebrauchsanweisung (8 Seiten)
Verwandte Anleitungen für Alber e-fix E36
Inhaltszusammenfassung für Alber e-fix E36
- Seite 1 KLEIN. LEICHT. WENDIG. Elektrischer Zusatzantrieb Gebrauchsanweisung e-fix E35 Gebruiksaanwijzing e-fix E35 1594883...
-
Seite 4: Inhaltsverzeichnis
Diese Gebrauchsanweisung informiert Sie über die Produkte • e-fix E35, bis 120 kg Personengewicht, 5.2.5 Warnsignal Radgrößen: 22“ oder 24“ pannensicher • e-fix E36, bis 160 kg Personengewicht, Radgrößen: 24“ pannengeschützt beide nachfolgend „e-fix“ genannt. Diese Gebrauchsanweisung steht auf unserer Internetseite www.alber.de zum Download bereit. -
Seite 5: Einleitung
Der e-fix darf nur an Rollstühlen angebaut und betrieben werden, die in der Alber-Halterungsdatenbank aufgelistet sind. 1.4 Handhabungshinweise Außer dem von Alber für den Betrieb zugelassenen Zubehör dürfen keine weiteren Teile angebaut werden. Ebenso dürfen der e-fix und seine Zubehörteile technisch nicht verändert werden. -
Seite 6: Zeichenerklärung
• Überschreitung der in dieser Gebrauchsanweisung definierten technischen Grenzen • Technische Veränderungen am und im Gerät • Anbau und Verwendung fremder, nicht seitens Alber hergestellter bzw. zur Verwendung angebotener Teile und Zubehörteile. Für Schadensfälle welche sich aufgrund • eines Missbrauchs des Gerätes •... -
Seite 7: Zulässige Nutzungsbedingungen/Einsatzorte
Es steht im Ermessen des Fahrers hierzu eine Begleitperson zur Unterstützung heranzuziehen, da eine erhöhte Kippgefahr besteht. Bei Fahrten ohne paarweise angebrachte Kippstützen erhöht sich das Unfall- und damit das Verletzungsrisiko. Die Alber GmbH lehnt jegliche Haftung für Unfälle ab, welche sich aufgrund nicht angebrachter paarweiser Kippstützen ereignen. -
Seite 8: Serienmäßiger Lieferumfang
Es wird empfohlen nur Originalzubehör von Alber zu verwenden. Der e-fix ist so konzipiert, dass er ausgezeichnete Leistungen erbringt, wenn er mit Alber Originalzubehör verwendet wird. Alber ist für Schäden am Produkt bzw. für Unfälle (wie beispielsweise Brände o.ä.), die durch eine Fehlfunktion von nicht originalen Zubehör- bzw. -
Seite 9: Inbetriebnahme
2. Inbetriebnahme Die e-fix Komponenten und das ggf. von Ihnen mitbestellte Zubehör werden von Alber oder Ihrem Fachhändler an Ihren Rollstuhl angebracht und betriebsbereit bei Ihnen ange- liefert. Daher befinden sich auf beiden Seiten Ihres Rollstuhls neue Halterungen [1] mit Radaufnahmen, in welche die beiden e-fix Räder eingesetzt werden (siehe Kapitel 2). -
Seite 10: Anbringen Der Räder
2.1 Anbringen der Räder Die Steckachsen [11] der e-fix Räder sind in technischer Hinsicht den Steckachsen Ihrer bisher verwendeten, manuellen Rollstuhlräder ähnlich. Insofern können Sie die e-fix Räder wie gewohnt an Ihren Rollstuhl anbringen. • Schalten Sie, sofern noch nicht geschehen, das System am Bediengerät aus (siehe Kapitel 5.2.2). -
Seite 11: Einschalten Des Systems
Das System muss vor dem Anbringen der e-fix Räder an den Rollstuhl ausgeschaltet werden. Die e-fix Räder dürfen sich ohne Drücken der Entriegelung [4] nicht aus der Radaufnahme [13] entnehmen lassen. Das Fahren ist nur mit korrekt in der Radaufnahme [13] eingerasteten e-fix Rädern erlaubt! Überprüfen Sie vor jedem Fahrantritt die Funktionalität der Fest- stellbremsen [6] Ihres Rollstuhls. -
Seite 12: Abnehmen Der Räder
• Schalten sie, sofern noch nicht geschehen, das Bediengerät aus (siehe Kapitel 5.2.2). • Stellen Sie sicher, dass das Rad eingekuppelt ist (siehe Kapitel 2.1). • Bei Verwendung von Alber-Kippstützen: Heben Sie Ihren Rollstuhl, wie im Anhang A dieser Gebrauchsanweisung beschrieben, an und drücken Sie die Kippstützen mit dem Fuß... -
Seite 13: Zusätzliche Hinweise Zum Fahrbetrieb
Ihres Landes geben, so haben diese Vorrang und sind zu beachten. • Für Unfälle jeglicher Art und deren Folgen, welche sich aufgrund des Nichtbeachtens dieser Hinweise ereignen, lehnen die Alber GmbH und deren Repräsentanten jegliche Haftung ab. • Wenn Sie den Rollstuhl im Ganzen transportieren möchten, ohne die Räder zu demon- tieren, muss der Rollstuhl gemäß... -
Seite 14: Fahren Mit Den E-Fix Rädern Im Motorischen Betrieb
Das Auskuppeln der Antriebsräder vom motorischen Betrieb in den Schiebebetrieb darf aus Sicherheitsgründen nur in der Ebene und im Stehen durchgeführt werden. Beim Auskuppeln sollte das Antriebsrad lastfrei sein. Schalten Sie hierzu den e-fix am Bediengerät aus. Eine Betätigung der Kupplung unter Last oder während der Fahrt kann die innenliegende Mechanik beschädigen und fällt somit nicht unter die Gewährleistung bzw. -
Seite 15: Sicherheits- Und Gefahrenhinweise Zum Fahren Mit Dem E-Fix
• Die Sicherheit und das Wohl des Fahrers stehen an erster Stelle. Dazu ist es unbedingt erforderlich die Fahreigenschaften des e-fix ken- nen zu lernen. Ihr Fachhändler oder die Alber Bezirksleiter unterstützen Sie hierbei während einer kostenlosen Geräteeinweisung. • Beachten Sie die Informationen, Sicherheits- und Gefahrenhinweise Ihres Rollstuhlherstellers. Diese gelten auch beim Fahren mit dem e-fix. -
Seite 16: Sicherheitshinweise
• Der e-fix darf nur an Greifreifenrollstühle angebaut werden, die von der Alber GmbH hierfür freigegeben sind. • Die Montage und Änderung der Halterung für den e-fix darf nur durch die Alber GmbH oder dem von Alber autorisierten Sanitätsfachhan- del durchgeführt werden. -
Seite 17: Hindernisse
Das Fahren sogenannter „Wheelies“ (vom Rollstuhl abgenommene Kippstützen, e-fix Räder auf dem Boden, Vorderrä- der (Castoren) des Rollstuhls frei in der Luft hängend) ist nicht erlaubt. Die Alber GmbH lehnt jegliche Haftung für Unfälle ab, welche sich aufgrund dieser Fahrweise ereignen. -
Seite 18: Gefahrenstellen Und Gefahrensituationen
3.5 Gefahrenstellen und Gefahrensituationen • Der Rollstuhlfahrer entscheidet unter Berücksichtigung seiner Fahrkenntnisse und körperlichen Fähigkeiten selbständig und eigenverant- wortlich über die von ihm zu befahrenden Strecken. • Vor Fahrantritt hat er die e-fix Räder auf abgefahrene oder beschädigte Reifen zu prüfen, ebenso den Ladezustand des Akku-Packs, sowie die Funktionsfähigkeit des Warnsignals am Bediengerät. -
Seite 19: Akku-Pack
Verletzungen zur Folge haben. Der Lithium-Ionen Akku-Pack enthält chemische Substanzen die unter Missachtung der hier aufgeführten Sicherheitshinweise gefährliche Reaktionen hervorrufen können. Für Schäden, die aufgrund der Nichtbeachtung der all- gemeinen Hinweise und Sicherheitshinweise entstehen, übernimmt die Alber GmbH keine Haftung. 4.1 Anzeigen am Akku-Pack Der für den Betrieb des e-fix erforderliche Akku-Pack ist standardmäßig unter dem Sitz... -
Seite 20: Einsetzen Des Akku-Packs
4.2 Einsetzen des Akku-Packs In der Regel wird der Akku-Pack stets an Ihrem Rollstuhl verbleiben. Wurde er jedoch abgenommen (beispielsweise für Transportzwecke), müssen Sie ihn wieder in die an Ihrem Rollstuhl befindliche Akku-Aufnahme [7] einsetzen. • Führen Sie den Akku-Pack [8], wie in der nebenstehenden Zeichnung dargestellt, schräg in die links und rechts an der Akku-Aufnahme [7] befindliche Einführhilfe [30] ein. -
Seite 21: Anzeigen Am Ladegerät
4.4 Anzeigen am Ladegerät • Ist das Ladegerät durch den Netzstecker [32] mit einer stromführenden Steckdose (100 – 240 VAC) verbunden, leuchtet die LED-Anzeige [34] grün. • Wird das Ladegerät vom Netz getrennt, erlischt die LED-Anzeige [34]. • Der Fortschritt eines Ladevorgangs wird über die LED-Anzeigen am Akku-Pack ange- zeigt (siehe nachfolgendes Kapitel). -
Seite 22: Energierückspeisung (Rekuperation)
5 LEDs leuchten – der Akku-Pack ist zu 100% aufgeladen. Beenden Sie den Ladevorgang. Fehlermeldung während des Ladevorgangs Kommt es während des Ladevorgangs zu einem Fehler, leuchtet die rote LED (28) (Stö- rungsanzeige) am Akku-Pack. Prüfen Sie • ob der Netzstecker [32] des Ladegeräts korrekt mit einer stromführenden Netzsteckdo- se verbunden ist •... -
Seite 23: Allgemeine Hinweise Zum Laden Des Akku-Packs
• Vor Beginn des Ladevorgangs ist das System auszuschalten. Wird der Akku-Pack direkt am Rollstuhl geladen, ist dieser mit seinen Fest- stellbremsen gegen unbeabsichtigtes Wegrollen zu sichern! • Verwenden Sie zum Laden des Akku-Packs ausschließlich das mitgelieferte Alber Ladegerät. Der Ladevorgang wird automatisch beendet, sobald der Akku-Pack aufgeladen ist. Ein Überladen ist daher ausgeschlossen. -
Seite 24: Sicherheitshinweise Zum Akku-Pack
4.9 Sicherheitshinweise zum Akku-Pack • Vor der erstmaligen Benutzung des e-fix sollte dessen Akku-Pack vollständig aufgeladen werden. • Der e-fix darf nur bei Temperaturen zwischen -25°C und + 50°C betrieben werden. • Laden Sie den Akku-Pack niemals bei Temperaturen unter 0°C oder über 40°C. Wird versucht einen Ladevorgang außerhalb dieses Tempe- raturbereichs durchzuführen, wird der Ladeprozess automatisch abgebrochen. -
Seite 25: Bediengerät
Ist dies der Fall, erhalten sie eine Fehlermeldung. • Drücken Sie kurz auf den Ein-/Aus Taster [19]. Das System wird eingeschaltet und im Display [18] wird für etwa 3 Sekunden der Alber e-fix Startbildschirm dargestellt. Anschließend erscheint der nebenstehend abgebildete Fahrbildschirm (Bedeutung der Symbole siehe Kapitel 5.3.1). -
Seite 26: Abschalten Des Systems
5.2.2 Abschalten des Systems Ist eine Fahrt beendet und folgt für längere Zeit keine weitere Fahrt, sollten Sie den e-fix stets abschalten. Zum einen sparen Sie hierbei Energie, zum anderen wird der e-fix durch eine zufällige Berührung des Joysticks nicht unabsichtlich in Bewegung gesetzt. •... -
Seite 27: Warnsignal
5.2.5 Warnsignal Durch Drücken des Tasters [17] ertönt am Bediengerät ein Warnsignal. 5.2.6 Begrenzung der Geschwindigkeit Die minimale Geschwindigkeit Ihres e-fix beträgt 0,5 km/h, welche sich in einzelnen Stu- fen und bei maximaler Auslenkung des Joysticks [14] auf eine Höchstgeschwindigkeit von 6 km/h steigern lässt. -
Seite 28: Wegfahrsperre
5.2.7 Wegfahrsperre Ihr e-fix ist mit einer Wegfahrsperre ausgerüstet, um eine unbefugte Nutzung durch Dritte zu verhindern. Wegfahrsperre aktivieren • Setzen Sie den Schlüssel [24] für ca. 2 Sekunden direkt auf das Schlüsselsymbol [20] am Bediengerät. Hierdurch wird die Wegfahrsperre aktiviert und im Display die neben- stehend abgebildete Meldung „Wegfahrsperre aktiv“... -
Seite 29: Menüs Des Bediengeräts
5.3 Menüs des Bediengeräts Die Parameter der meisten im Programm des Bediengeräts hinterlegten Funktionen können vom Rollstuhlfahrer individuell angepasst wer- den. Andere Parameter, welche u.a. das Fahrverhalten des e-fix maßgeblich beeinflussen, können nur von Ihrem Fachhändler verändert wer- den. Dieser berät Sie gerne über die zur Verfügung stehenden Möglichkeiten. 5.3.1 Menüstruktur (Übersicht) und zugehörige Taster am Bediengerät Custom Easy Display... -
Seite 30: Anzeigen Im Fahrbildschirm
5.3.2 Anzeigen im Fahrbildschirm Wird das Bediengerät eingeschaltet, erscheint (sofern aktiviert) zunächst der Alber Star- bildschirm und nach etwa 3 Sekunden der nebenstehend abgebildete Fahrbildschirm. Die Grafik zeigt alle Symbole, welche auf dem Display des Bediengeräts dargestellt werden können. Die Symbole [54], [57], [58] und [60] werden ständig angezeigt, alle anderen Symbole können vom Fahrer individuell eingerichtet werden (Details siehe nachfolgende Kapitel). -
Seite 31: Menü Fahrmodus
Fahrmodus 5.3.4 Menü • Wählen Sie das Menü Fahrmodus und drücken Sie auf den Taster Menüfunktion [16] um in das zugehörige Untermenü zu gelangen. • Im Untermenü wird der Bildschirm Fahrmodus angezeigt, innerhalb dessen die Parame- ter TOUR, ECO, SPORT und (sofern aktiviert) CUSTOM aufgeführt werden. •... -
Seite 32: Menü Einstellung
Einstellung 5.3.7 Menü Wählen Sie das Menü Einstellung und drücken Sie auf den Taster Menüfunktion [16]. Sie Bildschirmhelligkeit, Bluetooth, gelangen dadurch in ein Untermenü mit den Punkten Sprachauswahl, Datum/Uhrzeit Signalton, Einheiten Programmierung Jedem dieser Punkte ist ein weiteres Untermenü zugeordnet, in welchem Sie die nachfol- gend beschriebenen Einstellungen vornehmen können. -
Seite 33: Einstellen Der Landessprache Bei Erstmaliger Inbetriebnahme Des E-Fix
Sollte dies nicht der Fall sein, gehen Sie bitte wie folgt vor: • Schalten Sie das Bediengerät durch Drücken des Ein/Aus Tasters [19] ein. Im Display [18] wird für etwa 3 Sekunden zunächst der Alber e-fix Startbildschirm, danach das Sprachauswahl nebenstehend abgebildete Menü... -
Seite 34: Warn- Und Fehlermeldungen
6. Warn- und Fehlermeldungen Im Fall einer Betriebsstörung werden im Display des Bediengeräts auf der linken Seite eine grafische Fehlerdarstellung, und auf der rechten Seite ein Fehlercode angezeigt (im nebenstehenden Beispiel Code M52). Wie in manch anderen Bereichen auch, kann bereits das Aus- und Wiedereinschalten des Bediengeräts den angezeigten Fehler eventuell bereits beheben. - Seite 35 Anzeige Fehler Abhilfe • Joystick beim Einschalten nicht berühren! Joystick war beim Einschalten ausgelenkt • Schalten Sie das System aus und wieder ein. Kommunikationsfehler der Begleitsteuerung • Schalten Sie das System aus und wieder ein. Taster der Begleitsteuerung beim Einschalten gedrückt •...
-
Seite 36: Einlagerung, Pflege, Wartung Und Entsorgung
• Die Reinigung der Komponenten darf keinesfalls mit fließendem Wasser wie z.B. einem Wasserschlauch oder sogar einem Hochdruckreini- ger durchgeführt werden. Hierdurch kann Wasser eindringen und die Elektronik irreparabel beschädigen. Die Alber GmbH lehnt jegliche Haftung für Schäden oder Folgeschäden ab, die durch eingedrungenes Wasser verursacht werden. Ebenso fallen derartige Fälle nicht unter den Gewährleistungsanspruch. -
Seite 37: Entsorgung
Bitte informieren Sie sich über die in Ihrem Land gültige Gesetzgebung bezüglich der Entsorgung, da die WEEE-Verordnung nicht in allen europäischen Staaten für dieses Produkt Anwendung findet. Alternativ wird der e-fix auch von Alber oder den Alber Fachhändlern zur fach- gerechten und umweltschonenden Entsorgung zurückgenommen. -
Seite 38: Technische Daten
Schwalbe Downtown HS 342, Active Line, schwarz/grau, 22 x 1 3/8 bzw. pannensicher Draht 24 x 1 3/8 Bereifung der Räder e-fix E36 Bezeichnung Ausführung und Typ Größe (Zoll) Luftdruck in bar und kPa Schwalbe Marathon Plus HS 440, Evolution Line, schwarz/grau, 24 x 1 3/8 min. -
Seite 39: Etiketten
10. Etiketten Auf den e-fix Komponenten befinden sich Etiketten, welche verschiedene Angaben zum Produkt enthalten. Im Fall eines Gerätedefekts können einzelne Komponenten im Rahmen des Alber-Tauschpools über Ihren Fachhändler ausgetauscht werden. Hierzu benötigt Ihr Fach- händler einzelne Angaben auf den Etiketten. -
Seite 40: Mitteilungen Zur Produktsicherheit
Sollte es dennoch zu nicht vorhersehbaren Beeinträchtigungen beim Betrieb des e-fix kommen, wären entsprechende Sicherheits-Informationen für Kunden auf folgenden Internetseiten zeitnah verfügbar: • Homepage der Firma Alber (Hersteller des e-fix) • Homepage des Bundesinstituts für Arzneimittel und Medizinprodukte (BfArM) Bei etwaigen notwendigen Korrekturmaßnahmen informiert Alber den Sanitätsfachhandel,... -
Seite 41: Wichtige Information Zum Umsitzen
Gewichtskraft der während der Fahrt im Rollstuhl sitzenden Person aufsummieren, können über längere Zeit zu Beschä- digungen am Alber Zusatzantrieb, inbesondere an der Steckachse führen. Diese Art der Beschädigungen ist nicht durch die Gewährleistung oder Garantie abgedeckt. -
Seite 42: Wichtiger Rechtlicher Hinweis Für Den Anwender Dieses Produktes
Behörde des EU-Mitgliedstaates, in dem der Anwender niedergelassen ist, zu melden. In der Bundesrepublik Deutschland sind dies • die Alber GmbH (Anschrift siehe Rückseite dieser Gebrauchsanweisung) • das Bundesinstitut für Arzneimittel und Medizinprodukte (BfArM), Kurt-Georg-Kiesinger-Allee 3 53175 Bonn www.bfarm.de... - Seite 43 Anhang A - Schwenkarm für Bediengerät Um das Heranfahren an Tischkanten zu erleichtern, wird die Anbringung des optio- nal erhältlichen Schwenkarms empfohlen. Hierdurch kann das Bediengerät von seiner ursprünglichen Position aus weggeschwenkt werden. • Drücken Sie auf die Kappe [74] und schwenken Sie das Bediengerät [9] komplett zur Seite.
-
Seite 44: B - Intuitive Begleitsteuerung
Steuerung des e-fix und darf ausschließlich von einer den Rollstuhlfahrer beglei- tenden Person benutzt werden. Keinesfalls darf der Rollstuhlfahrer selbst die Begleitsteu- erung betreiben. Die Montage der einzelnen Komponenten erfolgt durch Alber oder den autorisierten Fachhandel. 1. Anschluß der Begleitsteuerung •... - Seite 45 5. Information zum Fahrbetrieb Der Fahrhebel [8] ist mit dem Gaspedal eines Pkw’s vergleichbar. In der Ausgangsstellung steht der e-fix still. Der Fahrbetrieb beginnt mit dem Anziehen des Fahrhebels [8], wobei sich die Geschwindigkeit erhöht je mehr der Fahrhebel angezo- gen wird.
-
Seite 46: C - Opti-Box
Anhang C - Opti-Box [1] Anschluß für Speed-Stop-Limit Schalter Ein Speed-Stop-Limit Schalter bietet die Möglichkeit, die Geschwindigkeit in Abhängig- keit der Schalterstellung zu regeln. Bei Rollstühlen mit Aufsteh- und Liftfunktion kann beispielsweise die Geschwindigkeit dieser beiden Positionen reduziert, oder das Fahren blockiert werden. -
Seite 47: E - Kippstützen
Anhang E - Kippstützen Da Ihr Rollstuhl eventuell bereits mit Kippstützen ausgerüstet ist, werden Alber Kipp- stützen ausschließlich als Zubehör angeboten. Bei Verwendung der original Rollstuhl- Kippstützen gelten die Anweisungen und Sicherheitshinweise des Herstellers für den Gebrauch. Bei der Verwendung von Alber-Kippstützen sind an Ihrem Rollstuhl zwei weitere Halte- rungen angebracht, in welche die Kippstützen eingeführt werden. - Seite 48 Verwendung der Alber-Kippstützen • Drücken Sie, wie in der Grafik dargestellt, mit dem Fuß gegen eine Kippstütze. • Ziehen Sie gleichzeitig den Rollstuhl an dessen Griffen etwas nach oben und nach hin- ten, bis der Rollstuhl angehoben wurde und die Kippstützen in einer festen Position einrasten.
- Seite 49 Wichtige Hinweise Jegliche Änderungen und Montagearbeiten an den Kippstützen, wie beispielsweise das Einstellen des Abstands zum Boden, dürfen nur von einem geschulten Sanitätsfachhändler oder einem Alber Bezirks- leiter durchgeführt werden. Die Sicherungsschraube für das Einsteckteil (siehe [76] in nebenste- hender Grafik) muss mit 5 Nm angezogen werden. Beauftragen Sie Ihren Fachhändler mit dieser Montagearbeit.
