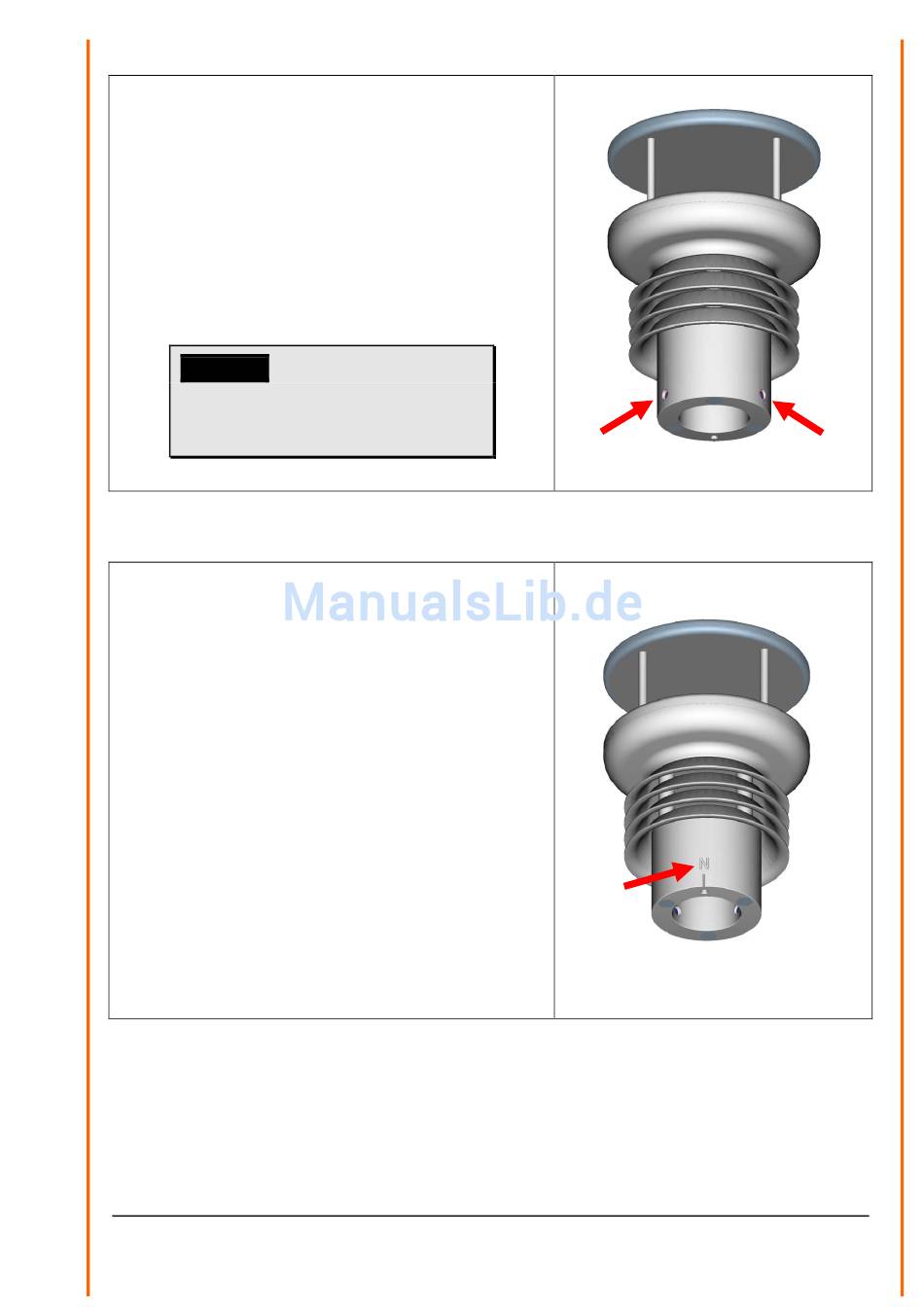

5.2 Mechanische Montage
Die bestimmungsgemäße Montage des CLIMA SENSOR
US erfolgt auf einen Rohrstutzen von R1½" (Ø 48,3mm)
und mindestens 30mm Länge. Der Innendurchmesser
des Rohrstutzens muss mindestens 30mm betragen, da
der CLIMA SENSOR US von unten elektrisch
angeschlossen wird. Nach erfolgtem Anschluss wird der
CLIMA SENSOR US auf den Rohr-, bzw. Maststutzen
gesetzt. Die Nordmarkierung des Gerätes muss nach
Norden ausgerichtet werden (siehe Kapitel 4.2.1). Mit
den 2 Innen-Sechskant-Schrauben (SW 4mm) am Schaft
wird das Gerät fixiert.
Achtung:
Die Innen-Sechskant-
Schrauben sind mit 2N m
anzuziehen.
5.2.1 Nordausrichtung
Zur exakten Bestimmung der Wind- und
Helligkeitsrichtung muss der CLIMA SENSOR US nach
Norden (Geographisch-Nord) ausgerichtet montiert
werden.
Zur Ausrichtung muss die Nordmarkierung (N) nach
Norden (Geographisch-Nord) zeigen. Dazu wählt man
mit dem Kompass einen markanten Punkt der
Landschaft in Nord- oder Südrichtung aus und dreht den
Mast oder den Sensor, bis die Nordmarkierung zum
geografischen Norden weist.
Bei der Nordausrichtung mittels Kompass sind die
Ortsmissweisung (=Abweichung der Richtung einer
Magnetnadel von der wahren Nordrichtung) und störende
Magnetfelder vor Ort (z.B. Eisenteile, elektrische
Leitungen) zu beachten.
In der Unterkante des Sensorfußes befindet sich
fluchtend zur Nordmarkierung eine
Nord-Bohrung. Die Nord-Bohrung dient für den Einsatz
eines Mast-Adapters mit Nord-Stift.
Der Mast-Adapter gehört nicht zum Lieferumfang.
16 - 80
021689/12/15
