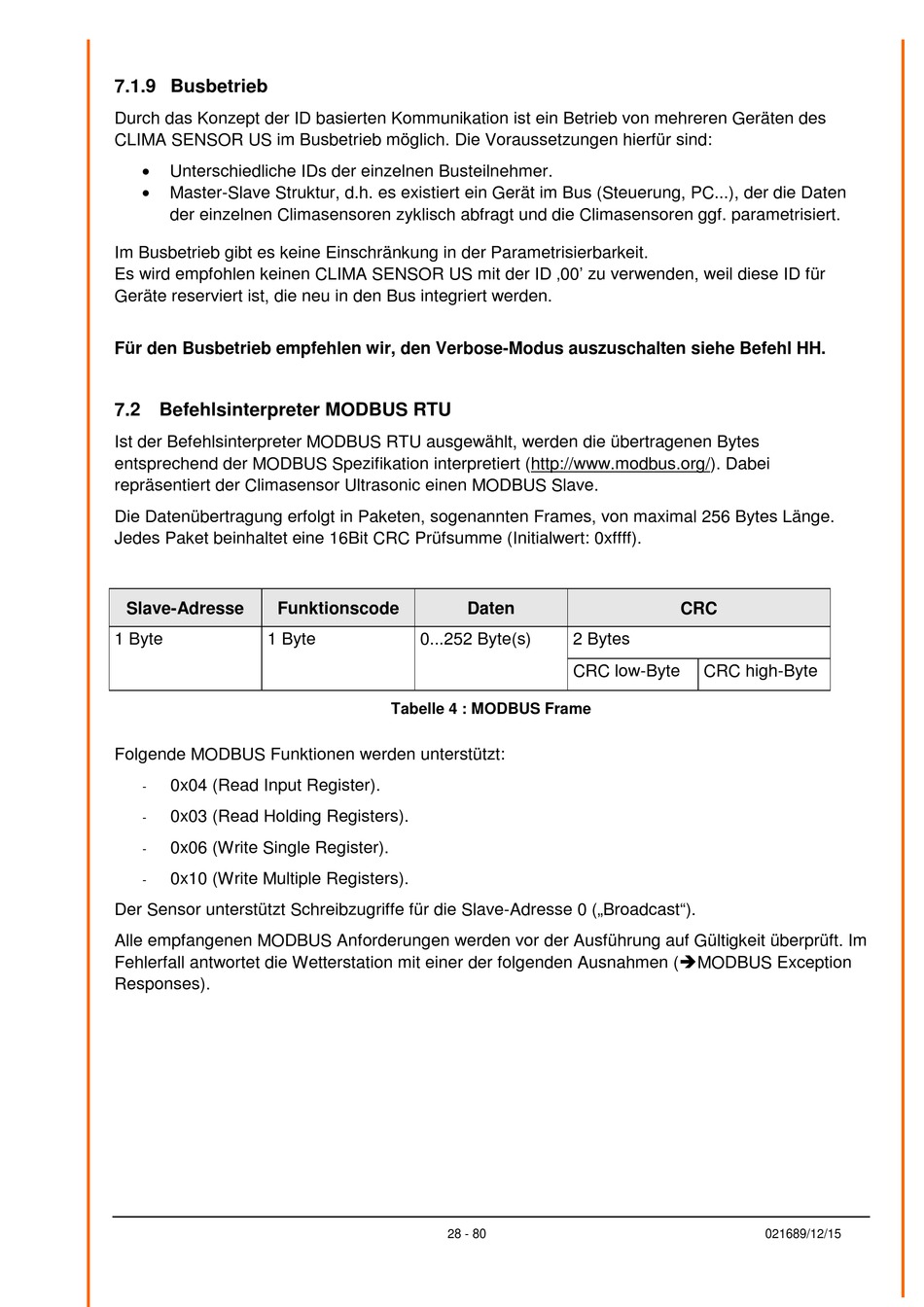

7.1.9 Busbetrieb
Durch das Konzept der ID basierten Kommunikation ist ein Betrieb von mehreren Geräten des
CLIMA SENSOR US im Busbetrieb möglich. Die Voraussetzungen hierfür sind:
•
Unterschiedliche IDs der einzelnen Busteilnehmer.
•
Master-Slave Struktur, d.h. es existiert ein Gerät im Bus (Steuerung, PC...), der die Daten
der einzelnen Climasensoren zyklisch abfragt und die Climasensoren ggf. parametrisiert.
Im Busbetrieb gibt es keine Einschränkung in der Parametrisierbarkeit.
Es wird empfohlen keinen CLIMA SENSOR US mit der ID ‚00' zu verwenden, weil diese ID für
Geräte reserviert ist, die neu in den Bus integriert werden.
Für den Busbetrieb empfehlen wir, den Verbose-Modus auszuschalten siehe Befehl HH.
7.2 Befehlsinterpreter MODBUS RTU
Ist der Befehlsinterpreter MODBUS RTU ausgewählt, werden die übertragenen Bytes
entsprechend der MODBUS Spezifikation interpretiert (http://www.modbus.org/). Dabei
repräsentiert der Climasensor Ultrasonic einen MODBUS Slave.
Die Datenübertragung erfolgt in Paketen, sogenannten Frames, von maximal 256 Bytes Länge.
Jedes Paket beinhaltet eine 16Bit CRC Prüfsumme (Initialwert: 0xffff).
Slave-Adresse
Funktionscode
1 Byte
1 Byte
Folgende MODBUS Funktionen werden unterstützt:
0x04 (Read Input Register).
-
0x03 (Read Holding Registers).
-
0x06 (Write Single Register).
-
0x10 (Write Multiple Registers).
-
Der Sensor unterstützt Schreibzugriffe für die Slave-Adresse 0 („Broadcast").
Alle empfangenen MODBUS Anforderungen werden vor der Ausführung auf Gültigkeit überprüft. Im
Fehlerfall antwortet die Wetterstation mit einer der folgenden Ausnahmen (MODBUS Exception
Responses).
Daten
0...252 Byte(s)
Tabelle 4 : MODBUS Frame
28 - 80
CRC
2 Bytes
CRC low-Byte
CRC high-Byte
