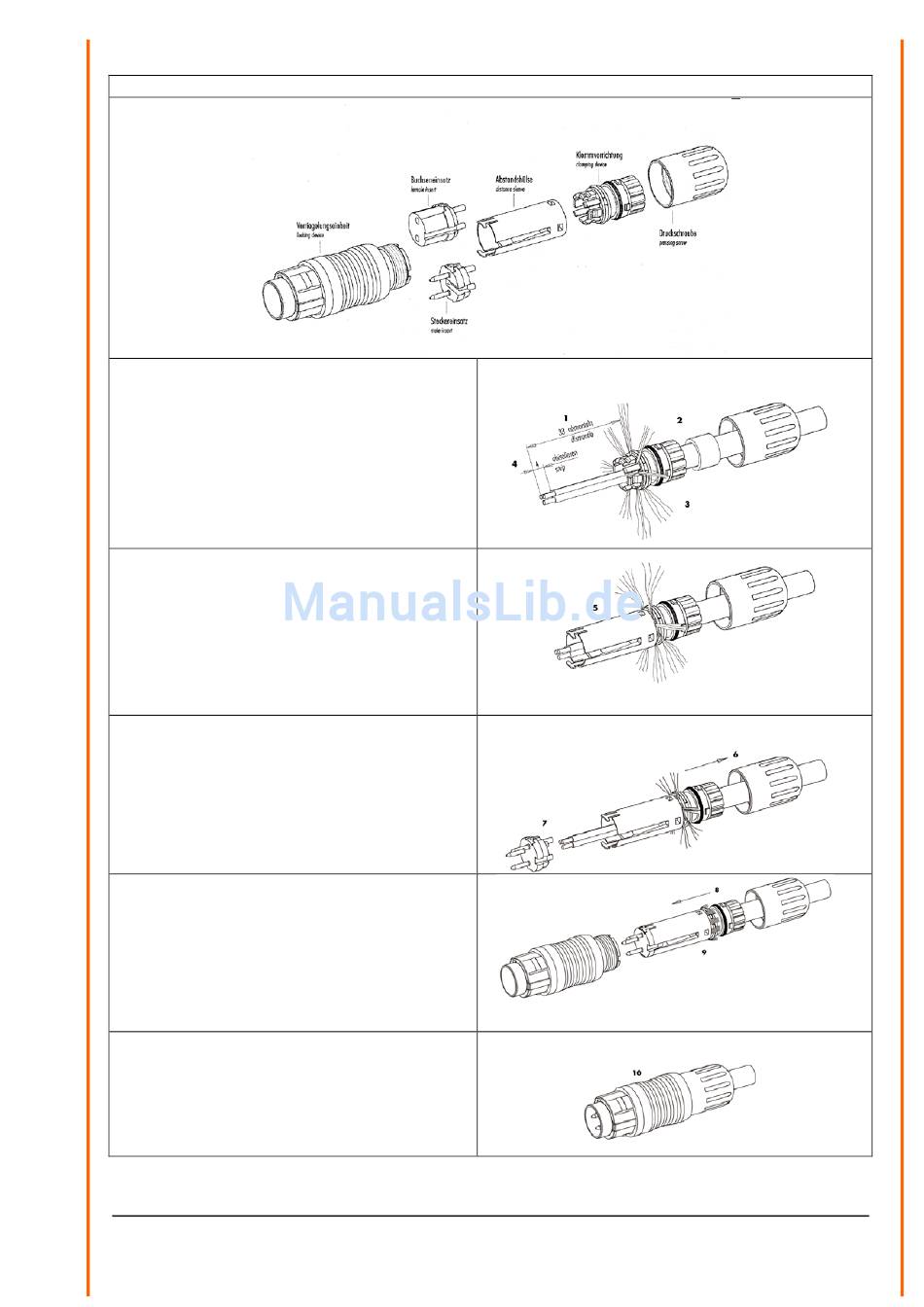

Kupplungsdose 212812, 19-pol., (Binder, Serie 440), EMV
1. Abmanteln auf L = 33mm.
Ummantelung nicht abstreifen.
2. Druckschraube und Klemmvorrichtung
auffädeln. Ummantelung entfernen.
3. Litzen abisolieren und verzinnen.
4. Abschirmung auffächern und auskämmen.
Die Abschirmlitzen in der Krone rundum
einfädeln.
5. Abstandshülse und Klemmvorrichtung
verrasten.
6. Gesteckte Einheit nach hinten über das
Kabel schieben (ca. 10mm).
7. Einsätze anlöten.
8. Gesteckte Einheit nach vorne schieben
bis sie in den Kontakteinsatz einrastet.
9. Abschirmlitzen in Richtung Abschirmring
abstreifen und kürzen.
Zu lang: Litzen auf Dichtring – undicht.
Zu kurz: kein Kontakt zu Wellenring.
10. Montierte Einheit in Trägerhülse stecken.
