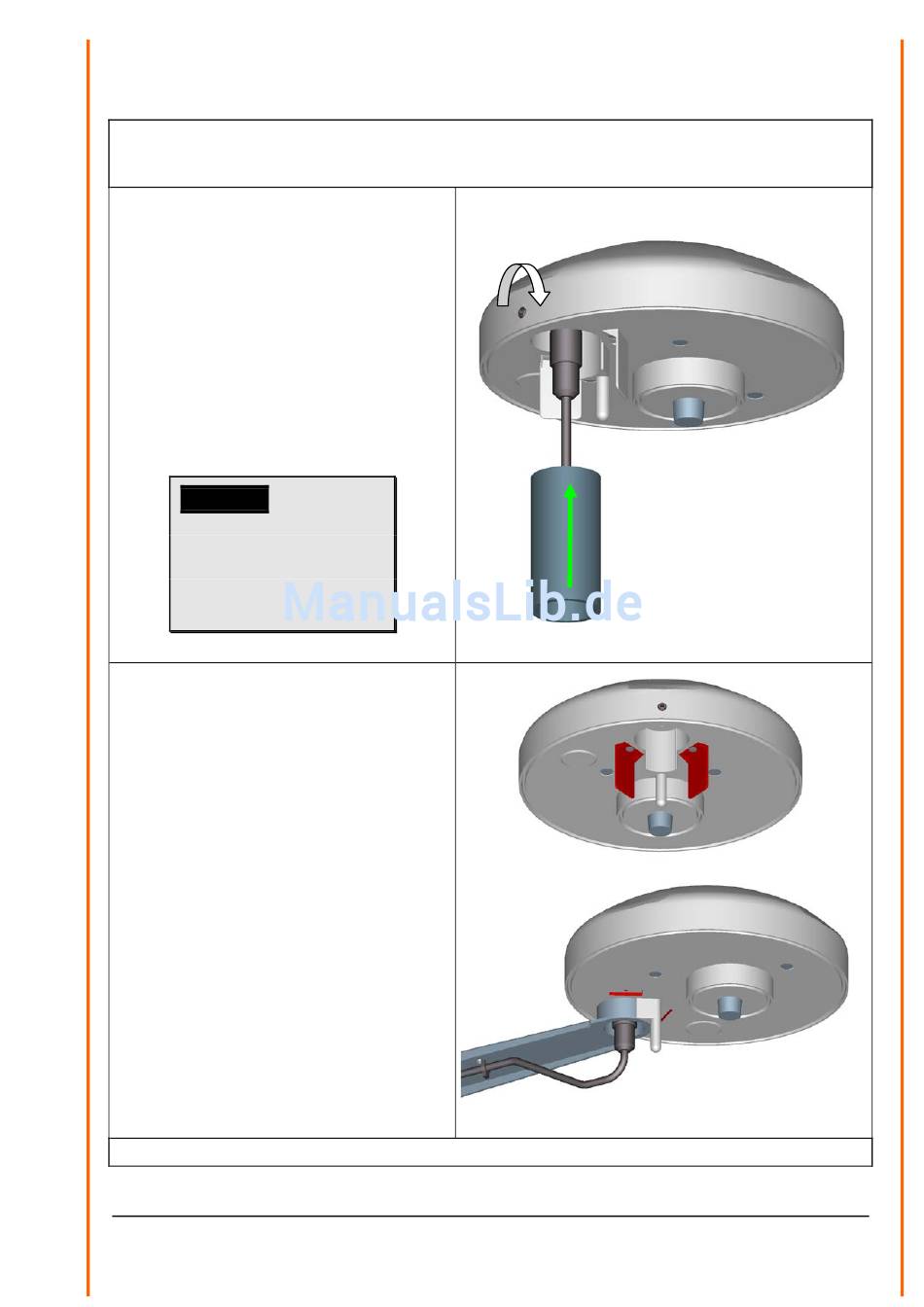

4.2 Mechanische Montage
Die bestimmungsgemäße Montage der Wetterstation WSC11erfolgt auf einem Rohrstutzen / Rohr
mit ≤25mm Außendurchmesser. Der Innendurchmesser muss ≥19mm sein, um Stecker und
Kabel durchführen zu können.
Werkzeug:
Innensechskantschlüssel SW2mm
(Inbusschlüssel)
Ablauf:
1. Kabel / Steckverbindung durch die
Bohrung des Masten, Rohr,
Ausleger etc. führen.
2. WSC11 auf Mast, Rohr, aufsetzen.
3. WSC11 nach „Nord" ausrichten
(Ablauf siehe Kapitel 4.2.1).
4. WSC11 durch die M4-Innen-
Sechskantschraube sichern.
Achtung:
Die Innen-
Sechskant-
Schraube ist mit
max. 0,6Nm
anzuziehen.
Bei Verwendung des
Montagewinkels Artikel Nr. 509276 (siehe
Kapitel Zubehör) müssen die Leitwinkel
demontiert werden, siehe Abb.
Der Montagewinkel gehört nicht zum
Lieferumfang.
Hinweis: Rohr und Montagewinkel gehören nicht zum Lieferumfang.
9 - 40
021773/07/14
