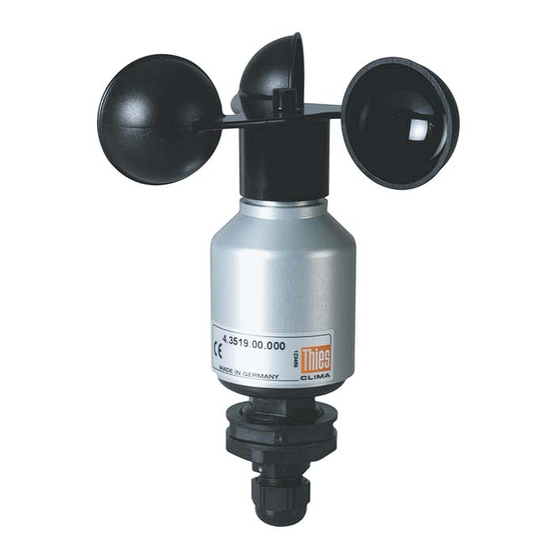

- Seite 1 Bedienungsanleitung 021072/06/07 Windgeber - compact 4.3519.xx.140 ... 961 ADOLF THIES GmbH & Co. KG Hauptstraße 76 37083 Göttingen Germany Postfach 3536 + 3541 37025 Göttingen Tel. ++551 79001-0 Fax ++551 79001-65 www.thiesclima.com info@thiesclima.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteausführung ........................3 Anwendung ..........................3 Arbeitsweise..........................3 Empfehlung Standortwahl / Standardaufstellung............... 4 Installation..........................4 Mechanische Montage: ....................... 4 Elektrische Montage:......................4 Steckermontage......................... 5 Wartung ............................. 5 Anschluss-Schaltbilder....................... 6 Technische Daten ........................7 Maßbild ........................... 8 Zubehör ..........................9 EC-Declaration of Conformity .................... -
Seite 3: Geräteausführung
1 Geräteausführung Bestell- Nr. Elekt. Ausgang Messbereich Heizleistung Anschlussart 4.3519.00.140 0 ... 20 mA 0 ... 50 m/s 20 W 12 m Kabel LiYCY 6 x 0,25 mm² 4.3519.00.141 4 ... 20 mA 0 ... 50 m/s 20 W 12 m Kabel LiYCY 6 x 0,25 mm² 4.3519.00.161 0 ... -
Seite 4: Empfehlung Standortwahl / Standardaufstellung
4 Empfehlung Standortwahl / Standardaufstellung Im Allgemeinen sollen Windmessgeräte die Windverhältnisse eines weiten Umkreises erfassen. Um bei der Bestimmung des Bodenwindes vergleichbare Werte zu erhalten, sollte in 10 Meter Höhe über ebenem, ungestörtem Gelände gemessen werden. Ungestörtes Gelände heißt, die Entfernung zwischen Windmesser und Hindernis sollte mindestens das Zehnfache der Höhe des Hindernisses betragen ( s. -
Seite 5: Steckermontage
6 Steckermontage Gilt nur für Geräte mit Anschlussart „Stecker“. Kupplungsdose 211194 (Binder, Serie 432), EMV mit Schirmring 1. Stecker-Teile auf Kabel auffädeln 2. Kabel abisolieren und Schirm aufweiten 3. Schirmklemmring montieren 4. Litze anlöten, Distanzhülse überschnappen 5. Überstehenden Schirm abschneiden 6. -
Seite 6: Anschluss-Schaltbilder
8 Anschluss-Schaltbilder Getrennte Spannungsversorgung Gemeinsame Spannungsversorgung Bestell – Nr. 4.3519.00.140 4.3519.00.141 4.3519.00.161* Pg 9 Kabelverschr. / Kabel Pg 9 Kabelverschr. / Kabel 4.3519.00.167 1 2 3 4 5 6 1 2 3 4 5 6 4.3519.00.173 4.3519.00.961* 4.3519.00.361* Schirm Schirm 4.3519.01.140 4.3519.00.641 4.3519.05.641... -
Seite 7: Technische Daten
9 Technische Daten Messbereich siehe Ausführung Auflösung 0,1 m/s Anlaufwert 0,5 m/s ± 0,5 m/s oder ± 3% vom Messwert Genauigkeit Messprinzip opto-elektronisch (Schlitzscheibe) Elektrischer Ausgang siehe Ausführung Bürde max. 500 Ohm (bei Betriebsspannung > 15 V) für Stromausgang (mA) für Spannungsausgang (V) min. -
Seite 8: Maßbild
10 Maßbild Pg 21 SW 36 Pg 9 Abbildung 4: Maßbild für Windgeber mit Kabelverschraubung Pg 21 SW 36 Stecker Abbildung 5: Maßbild für Windgeber mit Stecker 8 - 12 021072/06/07... -
Seite 9: Zubehör
4.3171.31.000 Klemmbereich: Ø 116 ... 200 mm Montage von Windgeber Geberabstand: 0,8 m und Windrichtungsgeber Material: Aluminium compact an einem Mast. Traverse, kurz 4.3171.40.000 Klemmbereich: Ø 48 ... 102 mm Dient zur Montage von 4.3171.41.000 Klemmbereich: Ø 116 ... 200 mm einem Windgeber compact Länge: 0,4 m... -
Seite 10: Ec-Declaration Of Conformity
A D O L F T H I E S G m b H & C o. K G Manufacturer: Hauptstr. 76 D-37083 Göttingen Tel.: (0551) 79001-0 Fax: (0551) 79001-65 email: Info@ThiesClima.com Description of Product: Wind Transmitter – compact analog Article No. 4.3519.00.140 4.3519.00.141 4.3519.00.161 4.3519.00.167 4.3519.00.173 4.3519.00.361... - Seite 11 11 - 12 021072/06/07...
- Seite 12 ADOLF THIES GmbH & Co. KG Hauptstraße 76 37083 Göttingen Deutschland Postfach 3536 + 3541 37025 Göttingen Tel. ++551 79001-0 Fax ++551 79001-65 www.thiesclima.com info@thiesclima.com - Änderungen vorbehalten- 12 - 12 021072/06/07...
