User's Manual

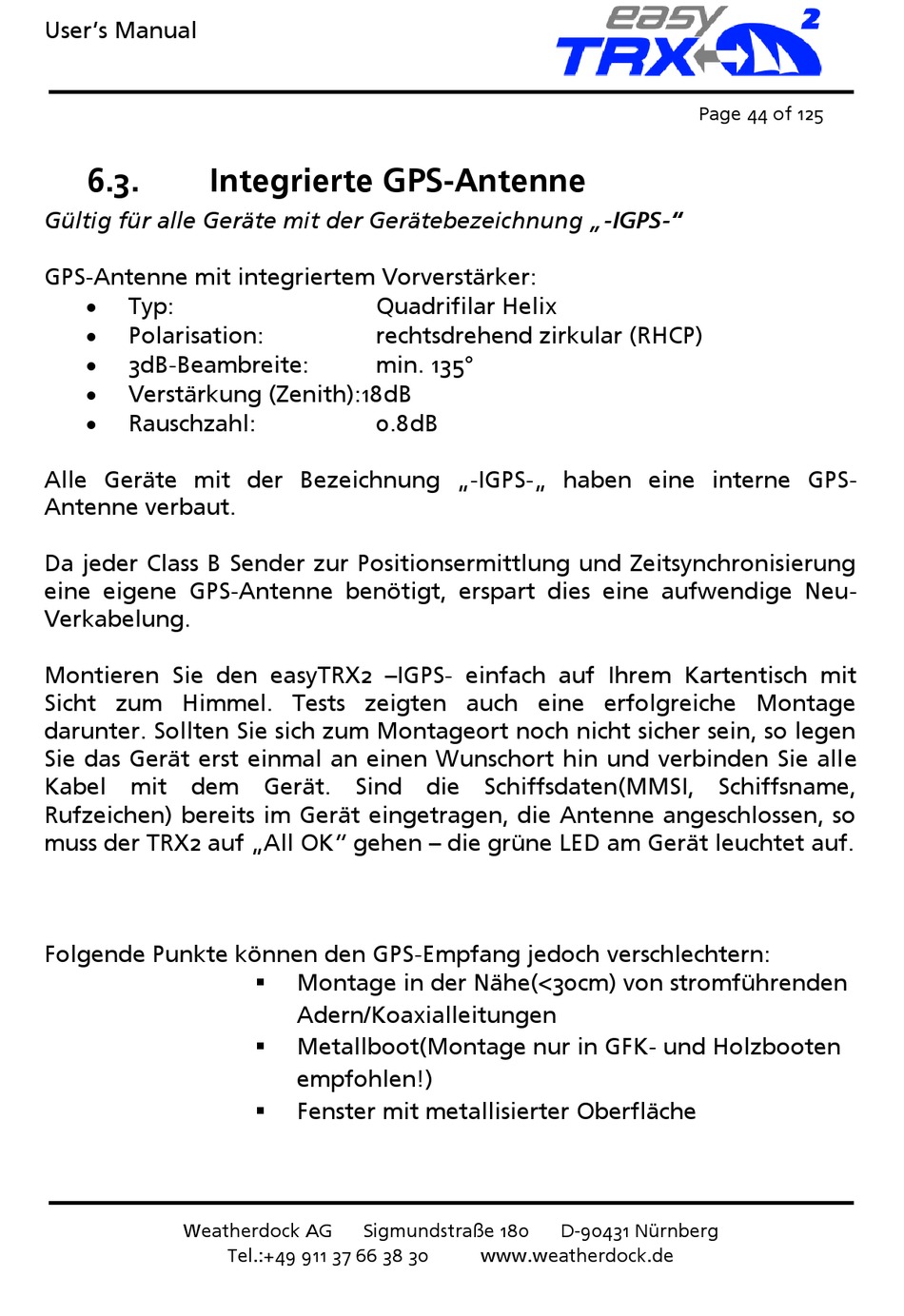

6.3.
Integrierte GPS-Antenne
Gültig für alle Geräte mit der Gerätebezeichnung „-IGPS-"
GPS-Antenne mit integriertem Vorverstärker:
Typ:
Polarisation:
3dB-Beambreite:
Verstärkung (Zenith):18dB
Rauschzahl:
Alle Geräte mit der Bezeichnung „-IGPS-„ haben eine interne GPS-
Antenne verbaut.
Da jeder Class B Sender zur Positionsermittlung und Zeitsynchronisierung
eine eigene GPS-Antenne benötigt, erspart dies eine aufwendige Neu-
Verkabelung.
Montieren Sie den easyTRX2 –IGPS- einfach auf Ihrem Kartentisch mit
Sicht zum Himmel. Tests zeigten auch eine erfolgreiche Montage
darunter. Sollten Sie sich zum Montageort noch nicht sicher sein, so legen
Sie das Gerät erst einmal an einen Wunschort hin und verbinden Sie alle
Kabel mit dem Gerät. Sind die Schiffsdaten(MMSI, Schiffsname,
Rufzeichen) bereits im Gerät eingetragen, die Antenne angeschlossen, so
muss der TRX2 auf „All OK" gehen – die grüne LED am Gerät leuchtet auf.
Folgende Punkte können den GPS-Empfang jedoch verschlechtern:
Weatherdock AG
Quadrifilar Helix
rechtsdrehend zirkular (RHCP)
min. 135°
0.8dB
Montage in der Nähe(<30cm) von stromführenden
Adern/Koaxialleitungen
Metallboot(Montage nur in GFK- und Holzbooten
empfohlen!)
Fenster mit metallisierter Oberfläche
Sigmundstraße 180
Tel.:+49 911 37 66 38 30
D-90431 Nürnberg
www.weatherdock.de
Page 44 of 125
Werbung
Kapitel
Fehlerbehebung
