Kennzeichnungen am Gerät
2
22
8
/
6
10
11
12
25
26
4
21
18
36
28

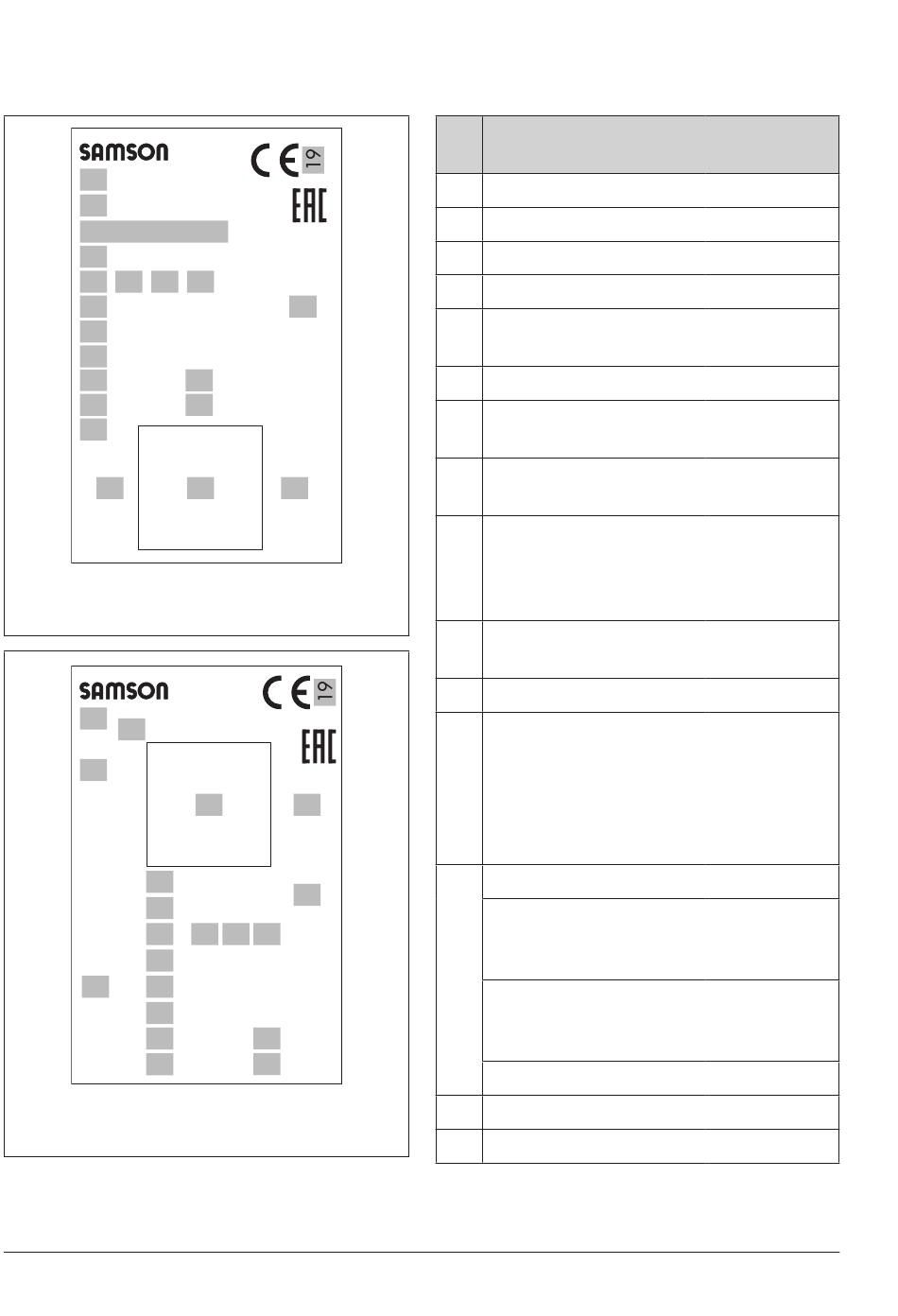

Bild 2-4: Beschriftung am Gehäuse bei Guss-
ausführung ab DN 50
2
22
36
8
6
10
25
29
26
4
21
18
Bild 2-5: Beschriftung am Gehäuse bei
Ball-Body-Ausführung ab DN 65
2-2
13
27
23
5
1
29
1
27
28
11
12
13
23
5
Pos. Bedeutung der Beschriftungspositi-
on, vgl. Bild 2-2 bis Bild 2-5
1 DataMatrix-Code
2 Typenbezeichnung
4 Werkstoff
5 Monat und Baujahr
6 Nennweite:
DIN: DN oder OD · ANSI: NPS · JIS: DN
8 Auftragsnummer/Pos.
10 Durchflusskoeffizient:
DIN: KVS-Wert · ANSI/JIS: CV-Wert
11 Kennlinie:
%: gleichprozentig · LIN: linear
12 Sitz-Kegel-Abdichtung:
ME: metallisch · ST: metall. Grundwerk-
stoff stellitiert
®
PEEK
13 Sitzcode (Garniturwerkstoff): auf Anfra-
ge
18 Produktionsland
19 Kennnummer der benannten Stelle Eu-
ropäische Union (notified body, Prüf-
büro), z. B.:
− 0062 für Bureau Veritas Services
SAS, 8 Cours du Triangle, 92800 PU-
TEAUX – LA DEFENSE
21 PED: Druckgeräterichtlinie
G1/G2: Gase und Dampf
Fluidgruppe 1 = gefährlich
Fluidgruppe 2 = ungefährlich
L1/L2: Flüssigkeiten
Fluidgruppe 1 = gefährlich
Fluidgruppe 2 = ungefährlich
I/II/III: Kategorie 1 bis 3
22 Seriennummer
23 Hardwareversion (NE 53)
· PK: weichdichtend
EB 8097
