Funzionamento

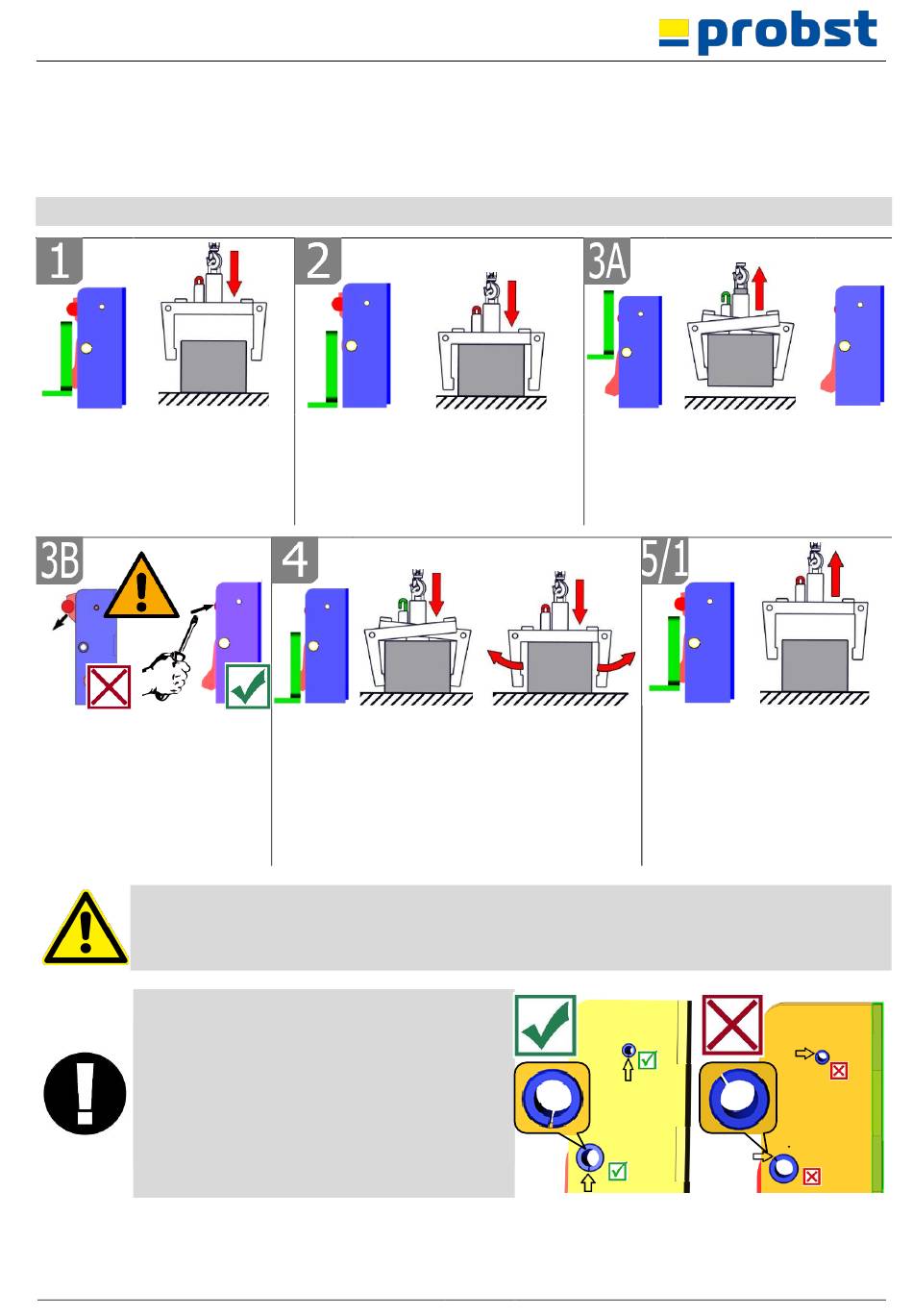

6.3 Figura del dispositivo di rilascio automatico
La pinza è dotata di un dispositivo di rilascio automatico, il che significa che l'apertura e la chiusura delle braccia di
presa avvengono automaticamente al momento dell'abbassamento e del sollevamento della pinza.
Figure delle posizioni del dispositivo di rilascio automatico:
La pinza è sollevata tramite
•
la macchina operatrice.
• Le braccia di presa sono
aperte
Nel caso di funzionamento
•
errato, il Sistema di rilascio
automatico deve essere
reinserito manualmente
(es. con un cacciavite)
Se non si interviene sul difetto, il dispositivo di rilascio automatico si puù danneggiare!
1)
Il sollevamento e abbasamento brusco con o senza carico, la guida veloce con il dispositivo
sulla macchina operatrice su terreni sconnessi è proibito.
Quando si sostituisce un meccanismo di rilascio
automatico difettoso, assicurarsi che le fessure delle
due spine siano sempre rivolte verso il basso.
La posizione delle fessure non deve in nessun caso
essere in cima o al centro, altrimenti c'è il pericolo
che la rilascio automatico si blocchi durante la
commutazione!
53100452
La pinza è posizionata sopra
•
all'elemento da sollevare.
• Le braccia di presa sono aperte.
• La pinza è posizionata a terra insieme
all'elemento.
• Le braccia di presa sono aperte.
1)
La pinza è sollevata tramite la
•
macchina operatrice.
• L'elemento viene pinzato e può
essere trasportato nella posizione a
cui è destinato.
21 / 28
La pinza è sollevata tramite
•
la macchina operatrice.
• Le braccia di presa sono
aperte.
(Posizionamento
•
dell'apparecchio sul
terreno).
