probst TSZ-UNI-ET-800 Betriebsanleitung Seite 13

Aspetti generali

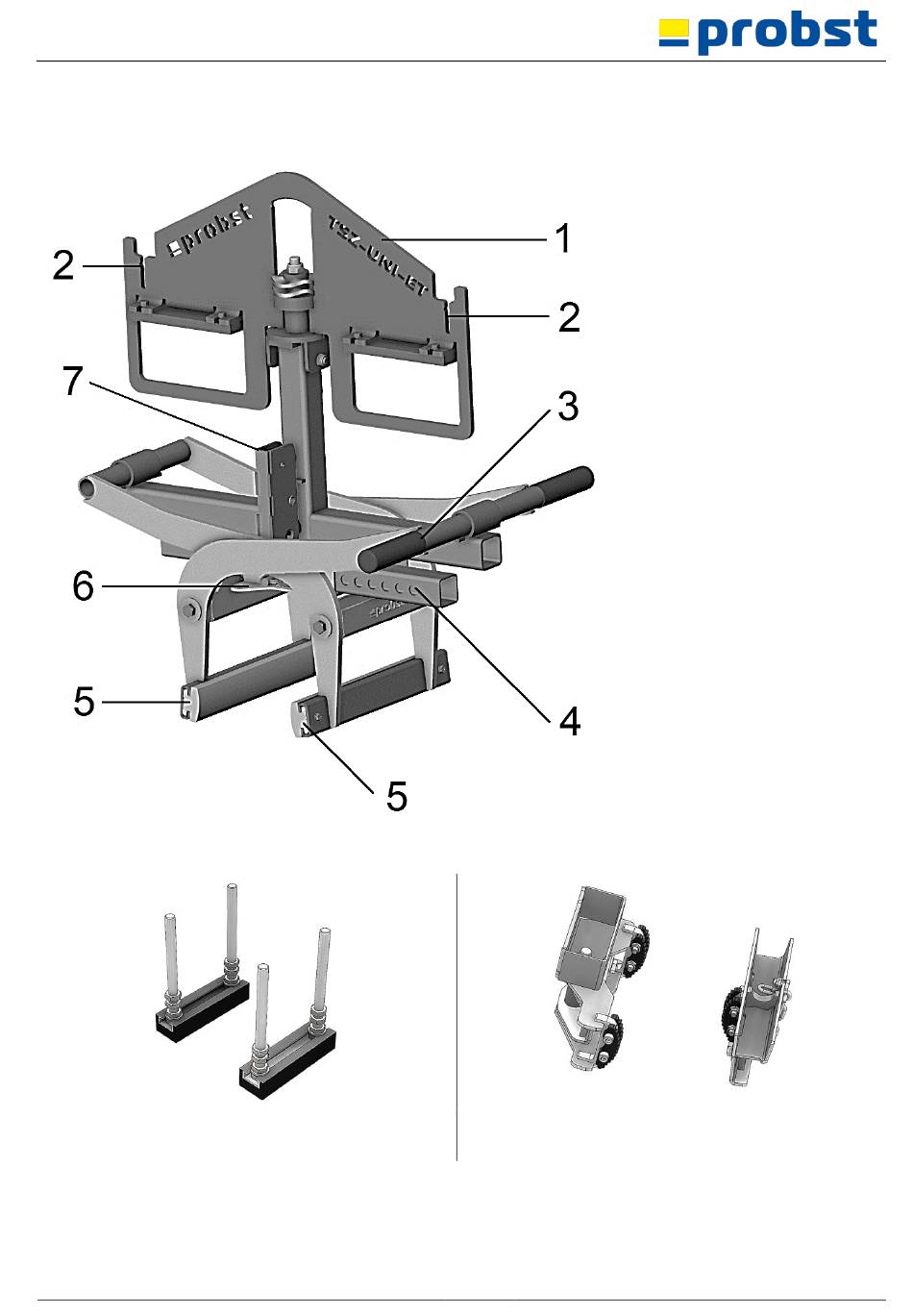

3.2 Panoramica e struttura
3.3 Accessori opzionali
HVA-FTZ/TSZ
Posa in modalità batch
3.4 Dati tecnici
I dati tecnici specifici ( capacità di portata, peso proprio, ecc.) sono specificati nella targhetta identificativa.
53100452
1
2
3
4
5
6
7
TSZ-UNI-WB-SQ
Afferrare le pietre da taglio grezze
12 / 28
Tasca portaforche (rotazione
manuale con blocco ogni 90°)
per le forche del sollevatore
Opzione di fissaggio per la
catena di sicurezza del carico
opzionale
Maniglia per la guida del
dispositivo
Regolazione del campo di
presa
Ganascia di presa in gomma
(sostituibile)
Piastra di montaggio per
accessori opzionali (HVA-TSZ)
Rilascio automatico con
dispositivo di "presa" a
"rilascio" completamente
automatic
IT
