Kalibrointitarkistuksen valmistelutoimet
Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän
väliin keskikohdalle. Käynnistä laite. Optimaalinen tarkistustulos edellyttää kolmijalan käyttöä.
TÄRKEÄÄ: Sensoriautomatiikan täytyy olla toiminnassa.

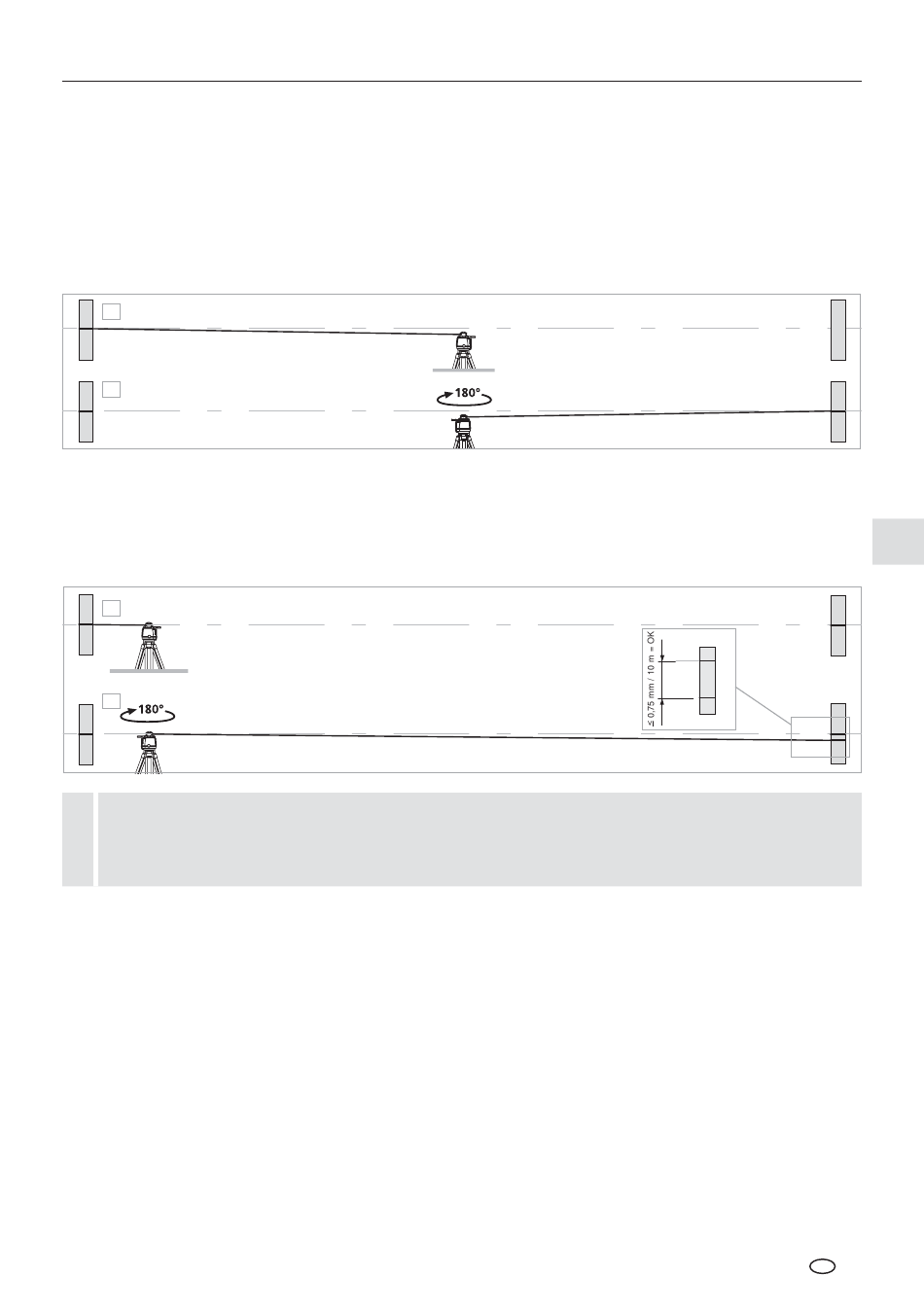

1. Merkitse piste A1 seinään. (Pistetoiminolla)
2. Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille
muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.
1.
A1
2.
A1
Kalibroinnin tarkistus
3. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lähelle seinää, suuntaa laite X-akselille.
4. Käännä laitetta 180° ja merkitse piste A3. Pisteiden A2 ja A3 välinen erotus on X-akselin toleranssi.
5. Toista Y- ja Z-akselin tarkistuksessa kohdat 3. ja 4.
3.
A1
4.
Uusi säätö on tarpeen, jos X-, Y- tai Z-akselien pisteiden A2 ja A3 välinen etäisyys on enemmän
!
kuin 0,75 mm / 10 m. Ota yhteys paikalliseen laitetoimittajaan tai UMAREX-LASERLINER
huolto-osastoon.
A2
A2
A2
A3
A2
A3
