Quadrum DigiPlus / Quadrum DigiPlus Green

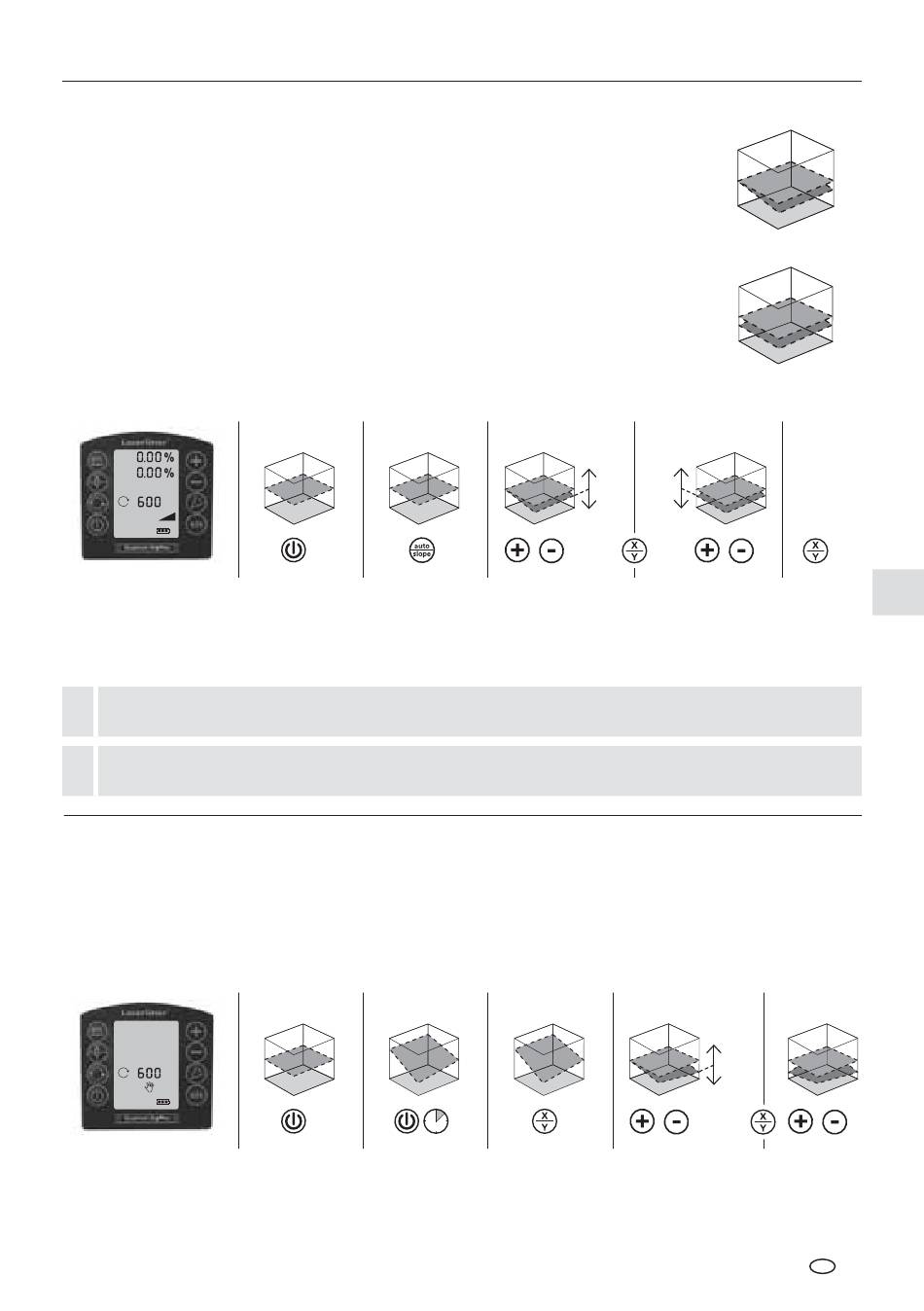

Função de inclinação digital (função DualGrade)
O nível horizontal pode ser inclinado digitalmente nos eixos X e Y. A inclinação
máxima num nível é de ±10%, na soma dos dois eixos é reduzido o valor de
introdução máximo por eixo. No visor LC grande são apresentados os valores
que podem ser introduzidos separadamente.
Ajuste dos eixos: pressione o botão auto/slope (1). No visor LC pisca a indicação
do eixo X. Com os botões mais e menos (5/6) podem ser ajustados os valores
numéricos. Ao pressionar o botão X/Y (2) muda-se para o eixo Y. A seguir, o valor Y
pode ser ajustado com os botões mais e menos (5/6). Ao voltar a pressionar o botão
X/Y (2) é confirmada a introdução. O aparelho ajusta-se a seguir ao valor desejado.
Consulte as ilustrações seguintes.
X
Y
Importante: durante o processo de nivelação não podem ser efectuadas mais introduções, no visor
LC pisca o símbolo de nivelação (17). Quando o símbolo de nivelação desaparecer, a nivelação está
concluída e podem ser ajustados valores novos.
!
Na função de inclinação digital, o sistema automático sensor está activo.
!
Os eixos X/Y estão marcados no aparelho.
Função de inclinação manual até 6° – horizontal
Com a activação da função de inclinação é desligado o sistema automático sensor. Para activar o laser
no modo manual, mantenha pressionado o botão para ligar/desligar até o símbolo de mão (19) aparecer
no visor LC. Pressione o botão X/Y para ajustar o nível horizontal. Os botões mais/menos possibilitam
o ajuste motorizado da inclinação. Os eixos X e Y podem ser ajustados separadamente. Consulte as
ilustrações seguintes.
X
Y
1.
2.
auto
1.
2.
auto
man
3.
(± 10%)
X
3.
man
3 sec
Em 1 nível
Em 2 níveis
4.
5.
Y
4.
5.
± 6°
X
Y
PT
107
