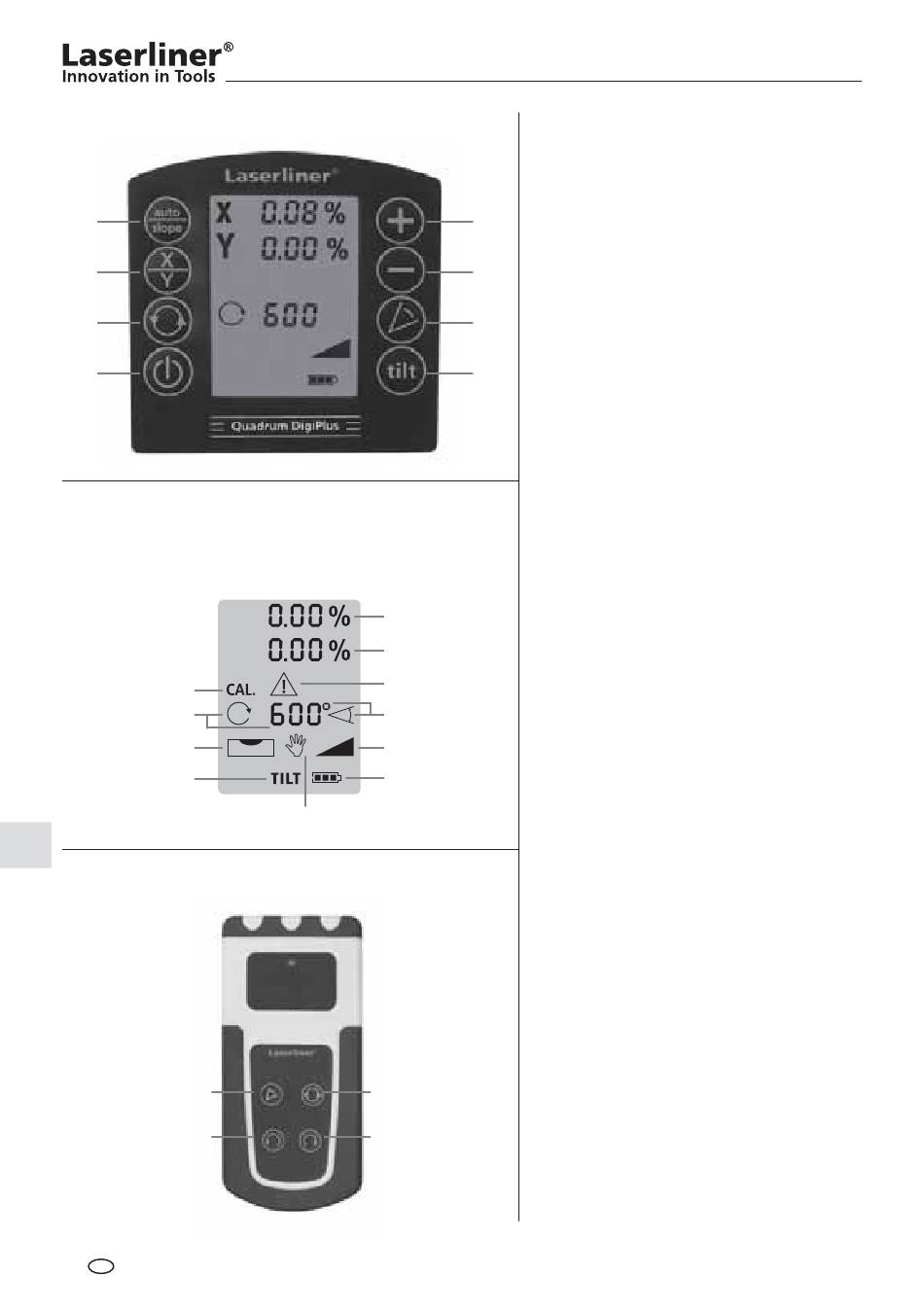

Панель керування моделі Quadrum DigiPlus
1
2
3
4
РК-дисплей
Quadrum DigiPlus
X
Y
15
16
17
18
Пульт дистанційного керування
7
20
160 UA
9
10
11
12
13
14
19
3
21
1 автомат./нахил
2 Перемикання осей X, Y
3
Вибір швидкості обертання:
600 / 300 / 120 / 60 / 0 об/хв
5
4 Кнопка ввімкнення/вимкнення
5
Кнопка «+» для задавання нахилу
6 у разі використання цифрової та
ручної функції нахилу
6 Кнопка «—» для задавання нахилу
7
у разі використання цифрової та
ручної функції нахилу
8
7 Віяловий режим
8 Функція нахилу
9 Індикация заданого нахилу осі X
10 Індикация заданого нахилу осі Y
11 Попереджувальний значок функції
нахилу
12 Індикація віялового режиму
13 Індикація функції DualGrade
14 Індикація стану заряду батарей
15 Індикація режиму калібрування
16 Індикація швидкості
17 Індикація нівелювання
18 Індикація функції нахилу
19 Індикація ручного режиму
20 Кнопка позиціонування
(поворот вліво)
21 Кнопка позиціонування
(поворот вправо)
