Quadrum DigiPlus / Quadrum DigiPlus Green

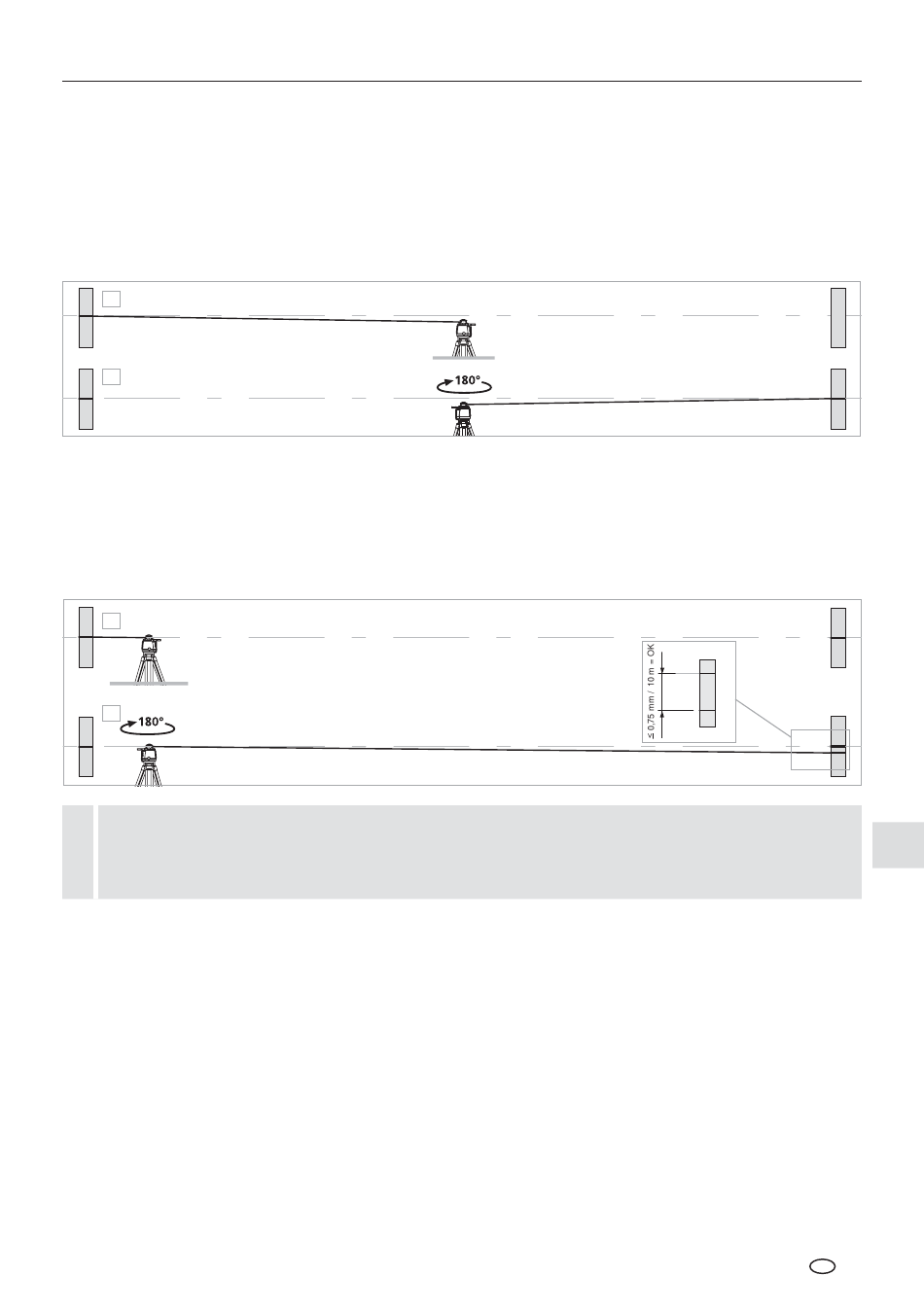

Підготовка перевірки калібрування
Калібрування лазера можна перевіряти. Установіть прилад у центрі між 2 стінами, що віддалені одна
від одної щонайменш на 5 м. Увімкніть прилад. Для оптимальної перевірки використовуйте штатив.
ВАЖЛИВО: має бути задіяною функція Sensor Automatik.
1. Помітьте крапку A1 на стіні.
2. Поверніть прилад на 180° і помітьте крапку A2. Тепер між крапками А1 і А2 встановлене
горизонтальне відношення.
1.
A1
2.
A1
Перевірка калібрування
3. Встановити прилад якнайближче до стіни на висоті відзначеної точки A1,
направити прилад на вісь X.
4. Повернути прилад на 180°, направити прилад на вісь X і помітити точку A3.
Різниця між точками A2 і A3 є відхиленням осі X.
5. Повторіть кроки 3 та 4 для перевірки вісі Y або вісі Z.
3.
A1
4.
Нове калібрування потрібно, якщо на осі X, Y або Z точки A2 і A3 розташовані на відстані
!
більш ніж 0,75 мм на 10 м одна від одної. Зверніться до крамниці чи в сервісний відділ
UMAREX-LASERLINER.
A2
A2
A2
A3
A2
A3
UA 165
