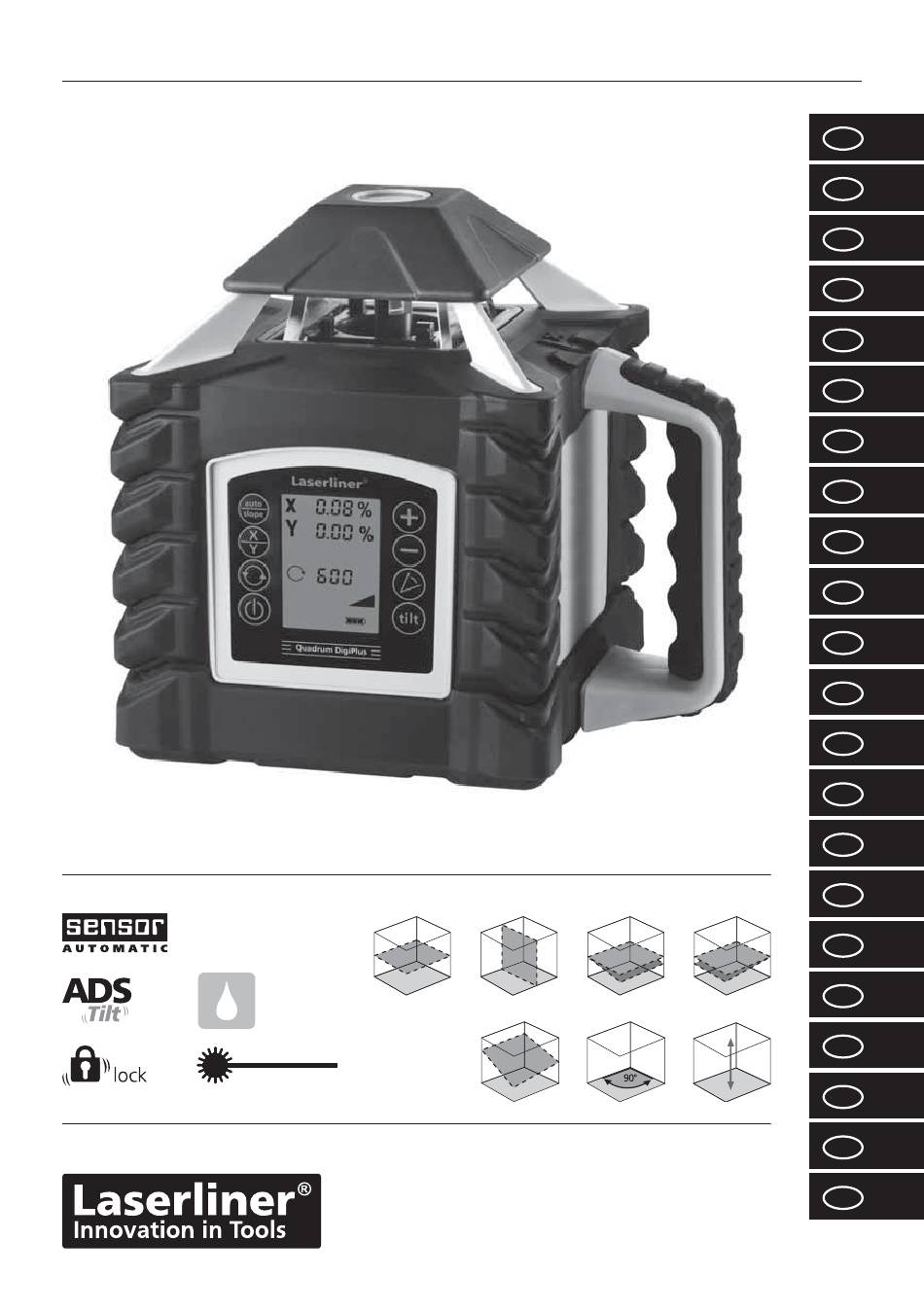

- Seite 1 Quadrum DigiPlus / Quadrum DigiPlus Green auto auto auto x auto y IP 66 Laser 530-670 nm...
-
Seite 2: Allgemeine Sicherheitshinweise
Lesen Sie vollständig die Bedienungsanleitung und die beiligenden Hefte „Garantie- und Zusatzhinweise“ und „Laserklasse 3R Sicherheitshinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren. 2-Achsen-Neigungslaser mit roter bzw. grüner Lasertechnologie. – Mit zusätzlichem roten Lotlaser – Laser-Modi: Punkt-, Scan-, Rotations- und Handempfängermodus –... -
Seite 3: Funktionsweise Ads
Quadrum DigiPlus / Quadrum DigiPlus Green Das Anti-Drift-System (ADS) verhindert Fehlmessungen. Das Funktionsprinzip: Der Laser wird 30 Sekunden nach dem Aktivieren des ADS permanent auf eine korrekte Ausrichtung überprüft. Wird das Gerät durch äußere Einwirkungen bewegt oder verliert der Laser seine Höhenreferenz, bleibt der Laser stehen und blinkt. -
Seite 4: Akku Laden
Quadrum DigiPlus Green: Grüne Lasertechnologie Auf welche Entfernung ein Laser für das Auge sichtbar ist, bestimmt seine Farbe bzw. Wellenlänge. Das liegt in der Physiologie des menschlichen Auges begründet – grün erscheint uns heller als rot. Abhängig vom Umgebungslicht sind grüne Laser daher um ein Vielfaches sichtbarer als rote, im Innenbereich bis zu 12 x heller. - Seite 5 Quadrum DigiPlus / Quadrum DigiPlus Green Vertikalbetrieb Austritt Referenz-, Lotlaser Befestigungsmutter Batterie- bzw. Akkufach Prismenkopf / Austritt Laserstrahl Ladebuchse Empfangsdioden für Fernbedienung (4 x) Batteriefach Bedienfeld Akkufach LC-Anzeige Ladegerät / Netzteil 5/8" Gewinde / Austritt Referenz-, Lotlaser Betriebsanzeige rot: Akku wird geladen Einschubfach für Akku- bzw.
-
Seite 6: Fernbedienung
Bedienfeld Quadrum DigiPlus auto/slope-Funktion Umschalten der X-, Y-Achse Rotationsgeschwindigkeit wählen 600 / 300 / 120 / 60 / 0 U/min AN-/AUS-Taste Plus-Taste zur Neigungseinstellung bei der digitalen und der manuellen Neigungsfunktion Minus-Taste zur Neigungseinstellung bei der digitalen und der manuellen Neigungsfunktion Scan-Modus Tilt-Funktion... -
Seite 7: Horizontales Und Vertikales Nivellieren
Quadrum DigiPlus / Quadrum DigiPlus Green Horizontales und vertikales Nivellieren auto auto – Horizontal: Das Gerät auf einer möglichst ebenen Fläche aufstellen oder auf einem Stativ befestigen. – Vertikal: Das Gerät auf die seitlichen Füße stellen. Das Bedienfeld zeigt nach oben. Mit der optionalen Wandhalterung (Art-Nr. 080.70) kann das Gerät im Vertikaleinsatz auf einem Stativ montiert werden. -
Seite 8: Digitale Neigungsfunktion (Dualgrade-Funktion)
Digitale Neigungsfunktion (DualGrade-Funktion) Die horizontale Ebene kann digital in X- und Y-Achse geneigt werden. Die maximale Neigung beträgt in einer Ebene bis ±10%, in der Summe der beiden Achsen redu- ziert sich der maximale Eingabewert je Achse. Auf der großen LC-Anzeige werden die Werte dargestellt und können getrennt voneinander eingegeben werden. - Seite 9 Quadrum DigiPlus / Quadrum DigiPlus Green Manuelle Neigungsfunktion bis 6° – vertikal auto 3 sec Wenn der maximale Neigungsbereich von 6° erreicht ist, bleibt der Laser stehen, blinkt und es ertönt ein Signal. Dann den Neigungswinkel reduzieren. Manuelle Neigungsfunktion > 6° Größere Neigungen können mit der optionalen Winkelplatte (Art-Nr.
- Seite 10 EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info...
-
Seite 11: Kalibrierungsüberprüfung Vorbereiten
Wenn bei der X-, Y- oder Z- Achse die Punkte A2 und A3 mehr als 0,75 mm / 10 m auseinander liegen, ist eine neue Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER. - Seite 12 Justier-Modus 1. Achten Sie bei der Justierung auf die Ausrichtung des Rotationslasers. Immer alle Achsen justieren. 2. Schalten Sie das Gerät in den Justier-Modus: Den Rotationslaser ausschalten und mit gedrückter auto/slope-Taste wieder einschalten. Die auto/slope-Taste dabei so lange gedrückt halten bis die Anzeige der X-Achse im LC-Display blinkt.
