Liquiline System CA80TP
Endress+Hauser

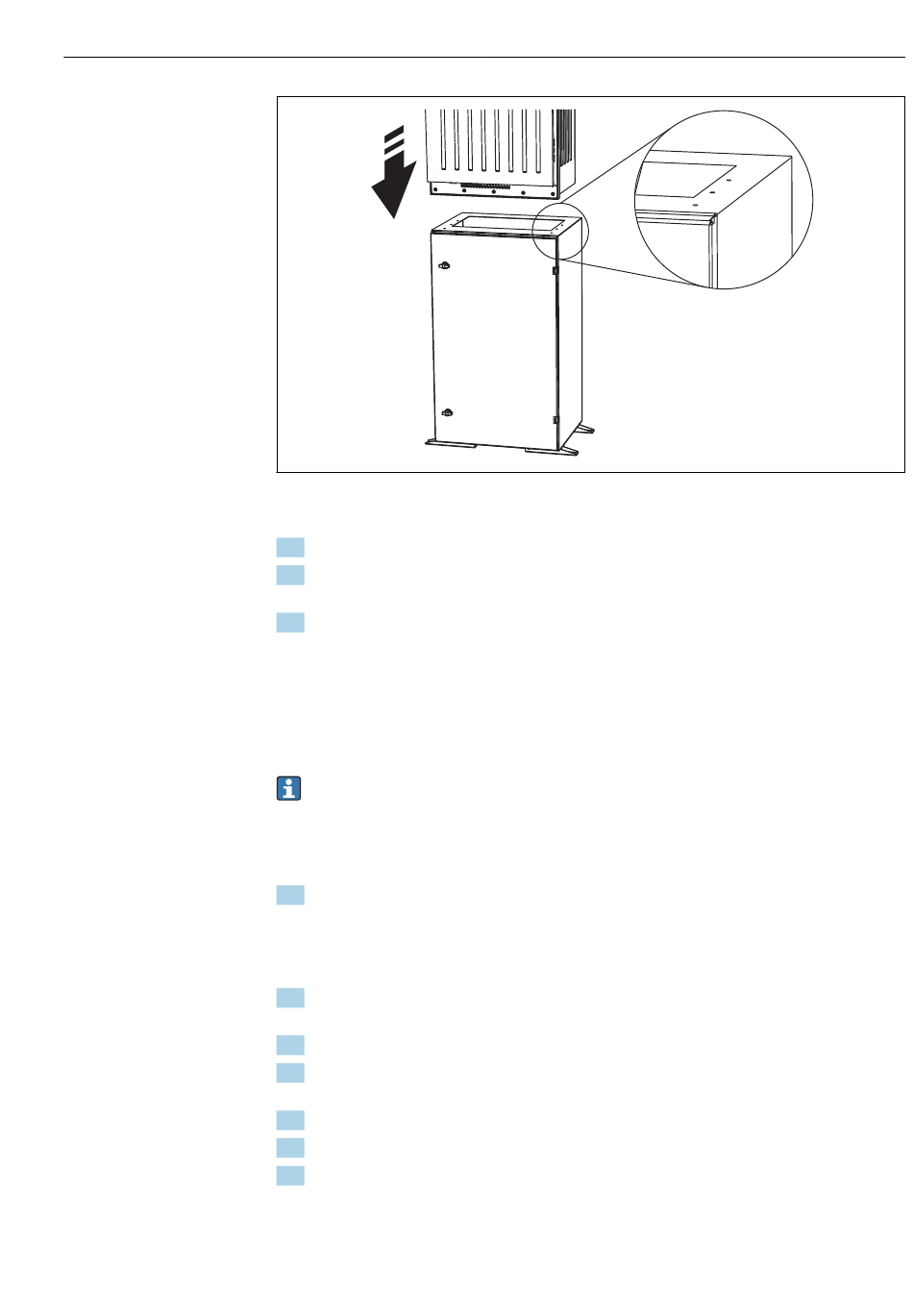

 16 Befestigung Sockel
1. Verschrauben Sie den Sockel am Boden.
2. Heben Sie den Analysator mit zwei Personen an und setzen Sie ihn auf den Sockel.
Benutzen Sie die Griffmulden.
3. Verschrauben Sie den Sockel mit den 6 mitgelieferten Schrauben am Analysator.
5.4 Y-Abscheider (optional) montieren
Der Y-Abscheider ist für die direkte Entnahme partikelhaltiger Proben aus Rohrleitungen
konzipiert. Das ermöglicht die Bestimmung von TP, bei der Partikel bis zu einer definierten
Größe miterfasst werden müssen.
Montagematerialien sind nicht im Lieferumfang enthalten und müssen kundenseitig
gestellt werden.
Abmessungen des Y-Abscheiders
Y-Abscheider auf ebenem Untergrund montieren
1. Montieren Sie den Y-Abscheider an den Rohrklemmen auf einem ebenen Unter-
grund. Die Ausrichtung des Y-Abscheiders sollte wie in →  3,  11 dargestellt
sein.
Klebemuffen verkleben
2. Reinigen Sie die Klebeflächen (Rohrende außen, Muffe oder Winkelstück innen) mit
einem Reinigungstuch.
3. Lassen Sie die gereinigten Flächen ca. 5 Minuten trocknen.
4. Tragen Sie Klebstoff gleichmäßig (geschlossene Klebeschicht) auf die Klebeflächen
auf (zuerst Muffe, dann Rohr).
5. Fügen Sie die Teile sofort zusammen (bis auf Anschlag zusammendrehen).
6. Entfernen Sie den überschüssigen Klebstoff.
7. Lassen Sie die verklebten Teile mindestens 24 Stunden aushärten, bevor das System
mit Probe beaufschlagt wird.
Montage
A0028817
