8 Bedienungsmöglichkeiten
8.1 Übersicht
8.1.1 Anzeige- und Bedienelemente
Analyzer_CA80
09:11:05 01.03.2016
SP1: TP
4.3
MENU MODE DIAG HOLD

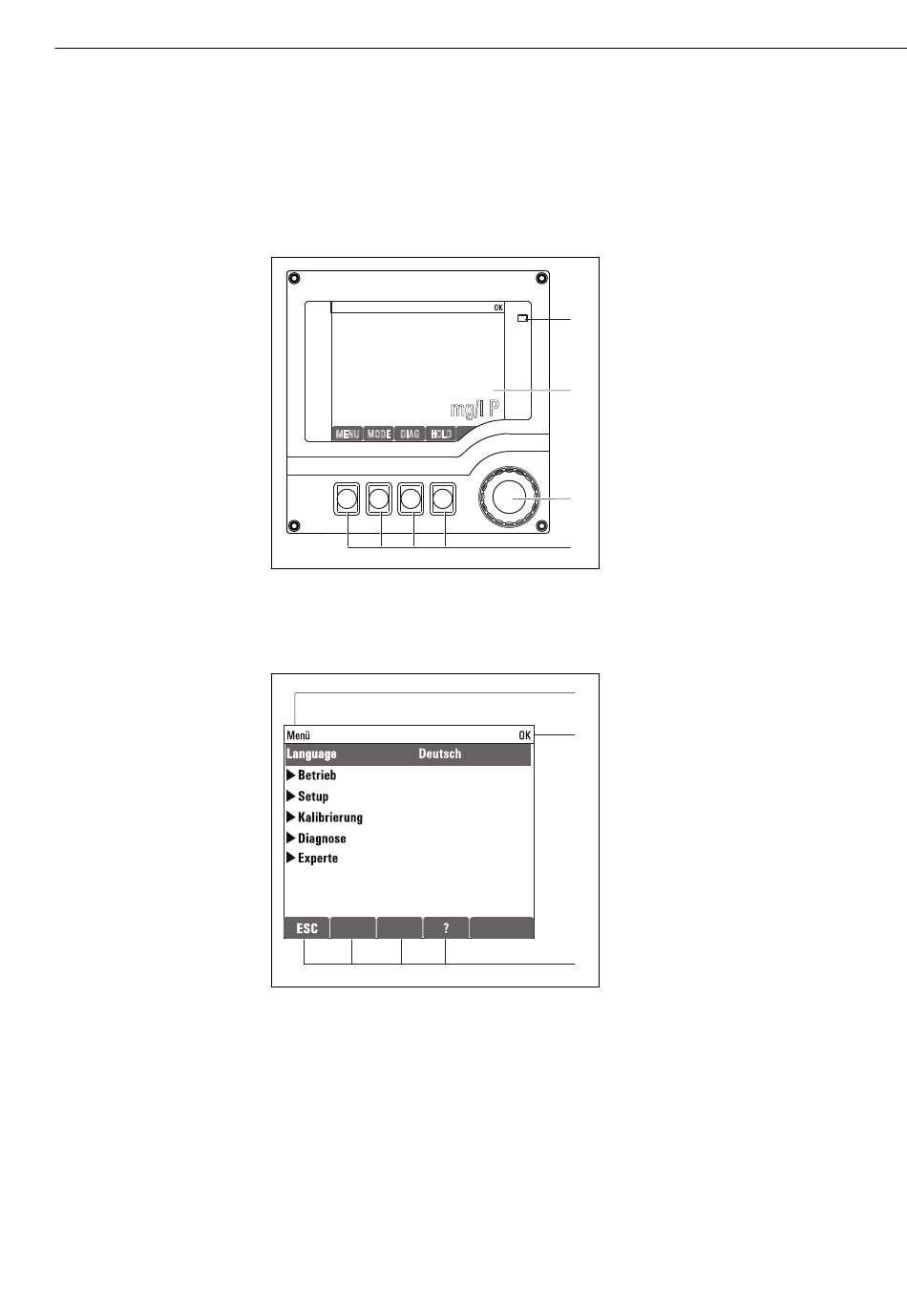

 48 Übersicht Bedienung
8.1.2 Display
MODE DIAG
 49 Display (Beispiel)
1
2
3
4
1
2
mg/l P
3
4
A0029031
1
1
2
3
2
3
A0028988-DE
Bedienungsmöglichkeiten
LED
Display (im Fehlerfall mit roter Hintergrundbe-
leuchtung)
Navigator (Dreh- und Drückfunktion)
Softkeys (Funktion menüabhängig)
Menüpfad und/oder Gerätebezeichnung
Statusanzeige
Belegung der Softkeys, z.B. ESC: Rücksprung
oder Abbruch einer Probenahme
MODE: Schnellzugriff auf häufig benötigte Funk-
tionen
DIAG: Verlinkung zum Menü Diagnose
?: Hilfe, wenn vorhanden
