Elektrischer Anschluss
26
1 Kontroll-LEDs
1)
2 Spannungsanschluss
3 Anschluss Alarm-Relais
4 Stromversorgung für digitale Festkabel-
sensoren mit Memosens-Protokoll
5 SD-Kartensteckplatz
1) Interne Geräteverbindung. Ziehen Sie den Stecker nicht ab!
32 31
–
0/4 ... 20 mA
2

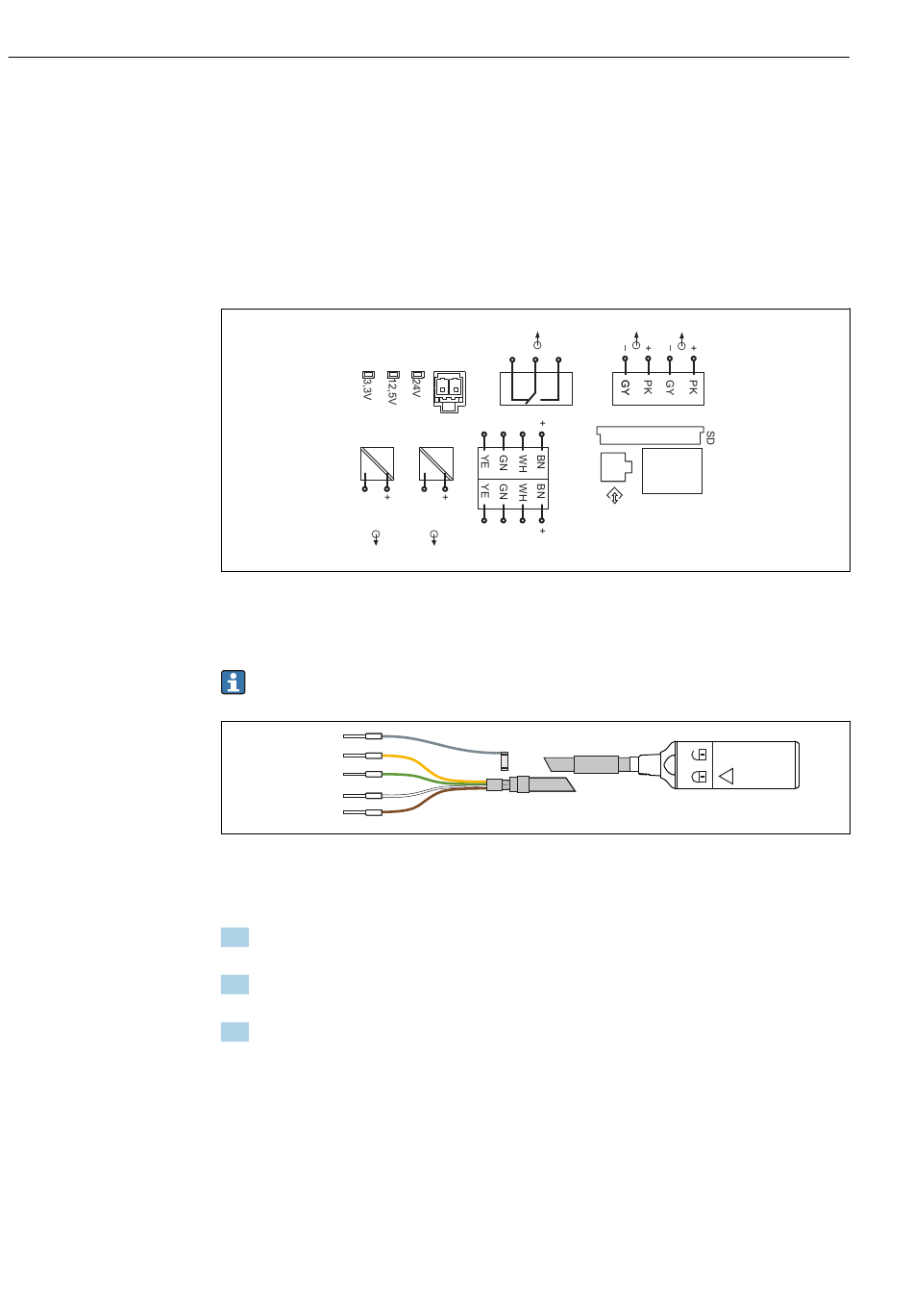

 20 Anschlussplan Basismodul-E
6.2.2 Sensoren anschließen
Verwenden Sie möglichst nur konfektionierte Originalkabel.
GY GND
YE Com B
GN Com A
–
WH
+
BN
 21 Beispiel Memosens-Datenkabel CYK10
Anschluss der Adernendhülsen des Sensorkabels am Basismodul-E
1. Gehen Sie wie im Kapitel "Kabelverlegung" beschrieben vor, um an den Elektronik-
raum zu gelangen.
2. Führen Sie das Sensor-Anschlusskabel von unten durch die Kabelverschraubung an
der inneren Geräterückwand nach oben in den Elektronikraum.
3. Führen Sie den Anschluss durch gemäß →  21,  26
6 Steckplatz für das Displaykabel
7 Service-Schnittstelle
8 Anschlüsse für 2 Memosens-Sensoren (optional)
9 Stromausgänge
43 42
41
24VDC
Alarm
Power
–
B A
(internal)
98 97 88 87
1
32 31
2
–
98 97 88 87
HART
B A
–
1
Sensor
E / Y N G
Liquiline System CA80TP
1)
1)
1
2
86 85
85 86
Sensor supply
Service Display
