Endress+Hauser Liquiline System CA80TP Kurzanleitung
Colorimetrischer analysator für gesamtphosphor
Vorschau ausblenden
Andere Handbücher für Liquiline System CA80TP:
- Betriebsanleitung (176 Seiten) ,
- Kurzanleitung (48 Seiten) ,
- Technische information (33 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
KA01239C/07/DE/06.21
71509953
2021-01-31
Products
Kurzanleitung

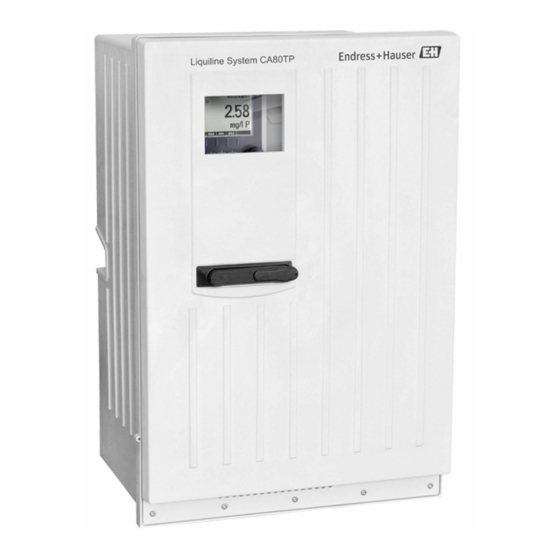

Liquiline System CA80TP
Colorimetrischer Analysator für Gesamtphosphor
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zum Gerät finden Sie in der
Betriebsanleitung und den weiteren Dokumentationen, erhält-
lich über:
• www.endress.com/device-viewer
• Smartphone / Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Liquiline System CA80TP
Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80TP
- Seite 1 Colorimetrischer Analysator für Gesamtphosphor Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zum Gerät finden Sie in der Betriebsanleitung und den weiteren Dokumentationen, erhält- lich über: • www.endress.com/device-viewer • Smartphone / Tablet: Endress+Hauser Operations App...
- Seite 2 Liquiline System CA80TP Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0040778 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Liquiline System CA80TP Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Warnhinweise . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Liquiline System CA80TP Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen. -
Seite 5: Dokumentation
Hersteller zurückgeben. Dokumentation In Ergänzung zu dieser Kurzanleitung finden Sie auf den Produktseiten im Internet folgende Anleitungen: • Betriebsanleitung Liquiline System CA80TP • Gerätebeschreibung • Inbetriebnahme • Betrieb • Softwarebeschreibung (ohne Sensor-Menüs, diese sind in einer eigenen Anleitung beschrieben, s.u.) -
Seite 6: Grundlegende Sicherheitshinweise
Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dürfen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Liquiline System CA80TP ist ein nasschemischer Analysator zur quasikontinuierlichen Bestimmung der Gesamtphosphor-Konzentration in flüssigen Medien. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: •... -
Seite 7: Produktsicherheit
Liquiline System CA80TP Grundlegende Sicherheitshinweise Beschädigte Produkte nicht in Betrieb nehmen und vor versehentlicher Inbetriebnahme schützen. Beschädigte Produkte als defekt kennzeichnen. Im Betrieb: Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. Tür außerhalb von Service- und Wartungsarbeiten geschlossen halten. -
Seite 8: Warenannahme Und Produktidentifizierung
Warenannahme und Produktidentifizierung Liquiline System CA80TP Warenannahme und Produktidentifizierung Warenannahme Auf unbeschädigte Verpackung achten. Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. Auf unbeschädigten Inhalt achten. Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. Beschädigte Ware bis zur Klärung aufbewahren. -
Seite 9: Produkt Identifizieren
Liquiline System CA80TP Warenannahme und Produktidentifizierung 3.2.2 Produkt identifizieren Produktseite www.endress.com/ca80tp Bestellcode interpretieren Sie finden Bestellcode und Seriennummer Ihres Produkts: • Auf dem Typenschild • In den Lieferpapieren Einzelheiten zur Ausführung des Produkts erfahren www.endress.com aufrufen. Seitensuche (Lupensymbol) aufrufen. Gültige Seriennummer eingeben. -
Seite 10: Externe Normen Und Richtlinien
Montage Liquiline System CA80TP 3.4.2 Externe Normen und Richtlinien cCSAus Das Produkt erfüllt die Anforderungen nach "CLASS 2252 06 - Process Control Equipment" und "CLASS 2252 86 - Process Control Equipment. Es ist geprüft nach Kanada- und USA-Stan- dards: CAN/CSA-C22.2 No. 61010-1-12 UL Std. No. 61010-1 (3 Edition). -
Seite 11: Abmessungen
Liquiline System CA80TP Montage 4.1.1 Abmessungen 463 (18.23) 530 (20.87) A0028820 1 Liquiline System CA80 geschlossener Aufbau, Abmessungen in mm (in) 417 (16.42) 530 (20.87) A0030419 2 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) Endress+Hauser... - Seite 12 Montage Liquiline System CA80TP 654 (25.74) A0028821 3 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Endress+Hauser...
- Seite 13 Liquiline System CA80TP Montage Ø 7 (0.28) 96 (3.78) 118 (4.65) A0030527 4 Y-Abscheider (optional), Abmessungen in mm (inch) 1800 (70.9) 8 (0.31) A0041592 5 Mast (Zubehör) für Ausführung "Outdoor", Abmessungen in mm (inch) 4.1.2 Montageort Bei der Aufstellung des Gerätes folgende Punkte beachten: ‣...
- Seite 14 Montage Liquiline System CA80TP ‣ Das Gerät vor korrosiven Gasen, z. B. Schwefelwasserstoff (H S) schützen. ‣ Maximale Höhendifferenz und maximale Entfernung vom Probenahmeort unbedingt beachten. ‣ Einen freien Ablauf sicherstellen, keine Syphonbildung. ‣ Eine ungehinderte Luftzirkulation an der Vorderseite des Gehäuses sicherstellen.
-
Seite 15: Analysator Montieren
Liquiline System CA80TP Montage Montageabstand bei Ausführung für Wandmontage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779 8 Abmessungen Halterung. Maßeinheit mm (in) Analysator montieren 4.2.1 Analysator an eine Wand montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣... - Seite 16 Montage Liquiline System CA80TP Aufhängung am Gehäuse befestigen. A0036781 Den Analysator in die Wandhalterung einhängen (1). Aufhängung und Wandhalterung mit der mitgelieferten Schraube fixieren (2). 4.2.2 Ausführung mit Standgehäuse montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣...
- Seite 17 Liquiline System CA80TP Montage 624 (24.57) 530 (20.87) A0036783 9 Fundamentplan Befestigung (4 x M10) Maße Liquiline System CA80 A0036785 10 Befestigung Sockel Den Sockel am Boden verschrauben. Den Analysator mit 2 Personen anheben und auf den Sockel setzen. Die Griffmulden benutzen.
- Seite 18 Montage Liquiline System CA80TP 4.2.3 Ausführung "Outdoor": An Mast montieren Mast aufstellen 4 x 12 (0.47) 250 (9.84) A0041437 11 Fundamentplan, Abmessungen in mm (in) Bei Installation im Freien ist ein fachgerechter Blitzschutz zu berücksichtigen. Fundament bauseits vorbereiten. Mast aufrichten und mit 4 Befestigungsschrauben (bauseits zu stellen ) sicher am Fun- dament montieren.
- Seite 19 Liquiline System CA80TP Montage Benötigtes Werkzeug für die Mastmontage Zur Montage des Analysators am Mast benötigen Sie diese bauseits zu stellenden Werkzeuge: • Maulschlüssel, Schlüsselweite 17 (für Masthalterung) • Torx-Schraubendreher TX45 (für Wandhalterung Analysator, Schrauben Torx M8x20) • Torx-Schraubendreher TX25 (für Fixierung der Wandhalterung am Masthalter, Schraube...
-
Seite 20: Analysator Am Mast Montieren
Montage Liquiline System CA80TP Analysator am Mast montieren A0041425 A0041426 12 An Mast montierter Analysator (von vorn) 13 An Mast montierter Analysator (von hin- ten) Schelle der Masthalterung an Haltestangen und Mast durch Muttern fixieren. Endress+Hauser... - Seite 21 Liquiline System CA80TP Montage Gegenstücke aufziehen und Masthalterung durch Federringe und Muttern fixieren. Wandhalter (aus Lieferumfang Analysator) an die Masthalterung montieren. Abstandshalter einschieben. Endress+Hauser...
- Seite 22 Montage Liquiline System CA80TP Aufhängung der Wandhalterung (aus Lieferumfang Analysator) am Analysator anschrauben. Analysator einhängen. Endress+Hauser...
- Seite 23 Liquiline System CA80TP Montage Oberen Wandhalter mit mitgelieferter Schraube fixieren. 4.2.4 Y-Abscheider (optional) montieren Der Y-Abscheider ist für die direkte Entnahme partikelhaltiger Proben aus Rohrleitungen kon- zipiert. Das ermöglicht die Bestimmung von TP. Dabei ist es erforderlich, Partikel bis zu einer definierten Größe mit zu erfassen.
- Seite 24 Montage Liquiline System CA80TP Y-Abscheider auf ebenem Untergrund montieren A0030604 14 Y-Abscheider Überwurfmutter Schlauch zum Analysator Schraubverbindung Ferrule Gewindebohrung Den Y-Abscheider an den Rohrklemmen auf einem ebenen Untergrund montieren. Y-Abscheider ausrichten. Klebemuffen verkleben Die Klebeflächen (Rohrende außen, Muffe oder Winkelstück innen) mit einem Reini- gungstuch reinigen.
-
Seite 25: Montagekontrolle
Liquiline System CA80TP Elektrischer Anschluss 12. Die Überwurfmutter durch Drehen befestigen. Montagekontrolle Nach der Montage alle Anschlüsse auf festen Sitz prüfen. Elektrischer Anschluss WARNUNG Gerät unter Spannung! Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. - Seite 26 Elektrischer Anschluss Liquiline System CA80TP ‣ Bei der Installation die Vorgaben für Schutzerdung einhalten. 5.2.1 Kabel in Anschlussraum führen Der Analysator wird mit einem vorinstallierten Netzkabel geliefert. (nicht bei der Ausführung "Outdoor") • Bei Schrankausführungen ergibt sich eine Kabellänge von ca. 4,3 m (14.1 ft) ab Gehäusebo- den.
- Seite 27 Liquiline System CA80TP Elektrischer Anschluss Die Trägerplatte nach vorn klappen. 6 x Ph2 Die 6 Schrauben der Elektronikraum-Abdeckung mit einem Kreuzschlitz-Schraubendre- her lösen und die Abdeckung nach vorn klappen. Nur bei Bestellausführungen mit G- oder NPT-Verschraubungen: Die bereits montierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G- oder NPT-Kabelverschraubungen austauschen.
-
Seite 28: Alle Ausführungen
Elektrischer Anschluss Liquiline System CA80TP Nur für Ausführung "Outdoor" Beheizten Abfallschlauch (im Bild links) und beheizten Probenschlauch (im Bild rechts) durch die gezeigten Kabelverschraubungen führen. Das bauseitige Versorgungskabel durch die gezeigte Kabelverschraubung führen. Alle Ausführungen Die Kabel geschützt an der Rückwand des Gerätes verlegen. Kabelhalter verwenden. - Seite 29 Liquiline System CA80TP Elektrischer Anschluss 6 x Ph2 Die 6 Schrauben der Elektronikraum-Abdeckung mit einem Kreuzschlitz-Schraubendre- her lösen und die Abdeckung nach vorn klappen. Kabel anschließen. N N S A0044094 15 Klemmenbelegung für Ausführung "Outdoor" Anschlussklemmen für Versorgung Anschlussklemmen für Schlauchheizung (2x)
-
Seite 30: Schutzart Sicherstellen
Elektrischer Anschluss Liquiline System CA80TP Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße Anwendung erforderlich sind. ‣ Auf Sorgfalt bei den ausgeführten Arbeiten achten. Einzelne, für dieses Produkt zugesagte, Schutzarten (Dichtigkeit (IP), elektrische Sicherheit, EMV-Störfestigkeit, Ex-Schutz) können nicht mehr garantiert werden, wenn z. B.:... -
Seite 31: Bedienungsmöglichkeiten
Liquiline System CA80TP Bedienungsmöglichkeiten Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs Menu/Language English Č eština Nederlands Français Deutsch Italiano Polski A0040682 A0036773 17 Display (Beispiel) 16 Display (Beispiel) Menüpfad und/oder Gerätebezeichnung Softkey (Drückfunktion) Statusanzeige Navigator (Dreh- und Drückfunktion) Belegung der Softkeys, ESC: Rücksprung, MODE: Schnellzugriff auf häufig benötigte... -
Seite 32: Vorbereitungen
Inbetriebnahme Liquiline System CA80TP Vorbereitungen 7.1.1 Inbetriebnahmeschritte Die flüssigkeitsführenden Schläuche der Probenzufuhr anschließen.→ 33 Die Richtigkeit des Anschlusses aller Schläuche durch Sichtkontrolle prüfen. Verschlau- chungsplan verwenden→ 32. Flaschen einsetzen und wichtigste Menüeinstellungen vornehmen.→ 36 7.1.2 Verschlauchungsplan Die hier nachfolgenden Abbildungen sind der Stand zum Ausgabezeitpunkt der Dokumentation. -
Seite 33: Probeneingangsschlauch Anschließen
Liquiline System CA80TP Inbetriebnahme A0041479 19 Liquiline System CA80TP Probe Ablauf Verdünnungsmodul (optional) Reiniger Wasser für optionales Verdünnungsmodul Standard 1 Reagenz RB Entlüftung Reagenz RN Druckreaktor Dosiereinheit Reagenz RK Spritze Referenzprobe (optional) Kühlung (optional) Funktional nicht nötig, nur wenn gesetzlich gefordert (China) 7.1.3... -
Seite 34: Installations- Und Funktionskontrolle
Inbetriebnahme Liquiline System CA80TP 20 Mitgelieferten Saugkorb an Probenschlauch montieren Verschraubung (1) und Konus (4) in der gezeigten Richtung auf den Schlauch schieben und zusammen mit dem Schlauch in den Adapter (2) des Saugkorbs (3) einschrauben. Den Saugkorb in die Probenahmevorrichtung einsetzen. -
Seite 35: Messgerät Einschalten
Liquiline System CA80TP Inbetriebnahme Sichtkontrolle der flüssigkeitsführenden Leitungen ‣ Schlauchanschlüsse kontrollieren: Den Verschlauchungsplan zur Hilfe nehmen. ‣ Ist die Saugleitung mit der Schlauchpumpe verbunden? ‣ Ist die Spritze richtig eingesetzt? ‣ Kann sich die Spritze frei bewegen? ‣ Sind alle Schlauchverbindungen dicht? ‣... -
Seite 36: Messgerät Konfigurieren
Inbetriebnahme Liquiline System CA80TP Messgerät konfigurieren 7.6.1 Basic Setup Analysator Grundlegende Einstellungen vornehmen Ins Menü Setup/Basic Setup Analysator wechseln. Folgende Einstellungen vornehmen. • Gerätebezeichnung Eine beliebige Bezeichnung für Ihr Gerät (max. 32 Zeichen) vergeben. • Datum stellen Falls nötig, das eingestellte Datum korrigieren. - Seite 40 *71509953* 71509953 www.addresses.endress.com...
