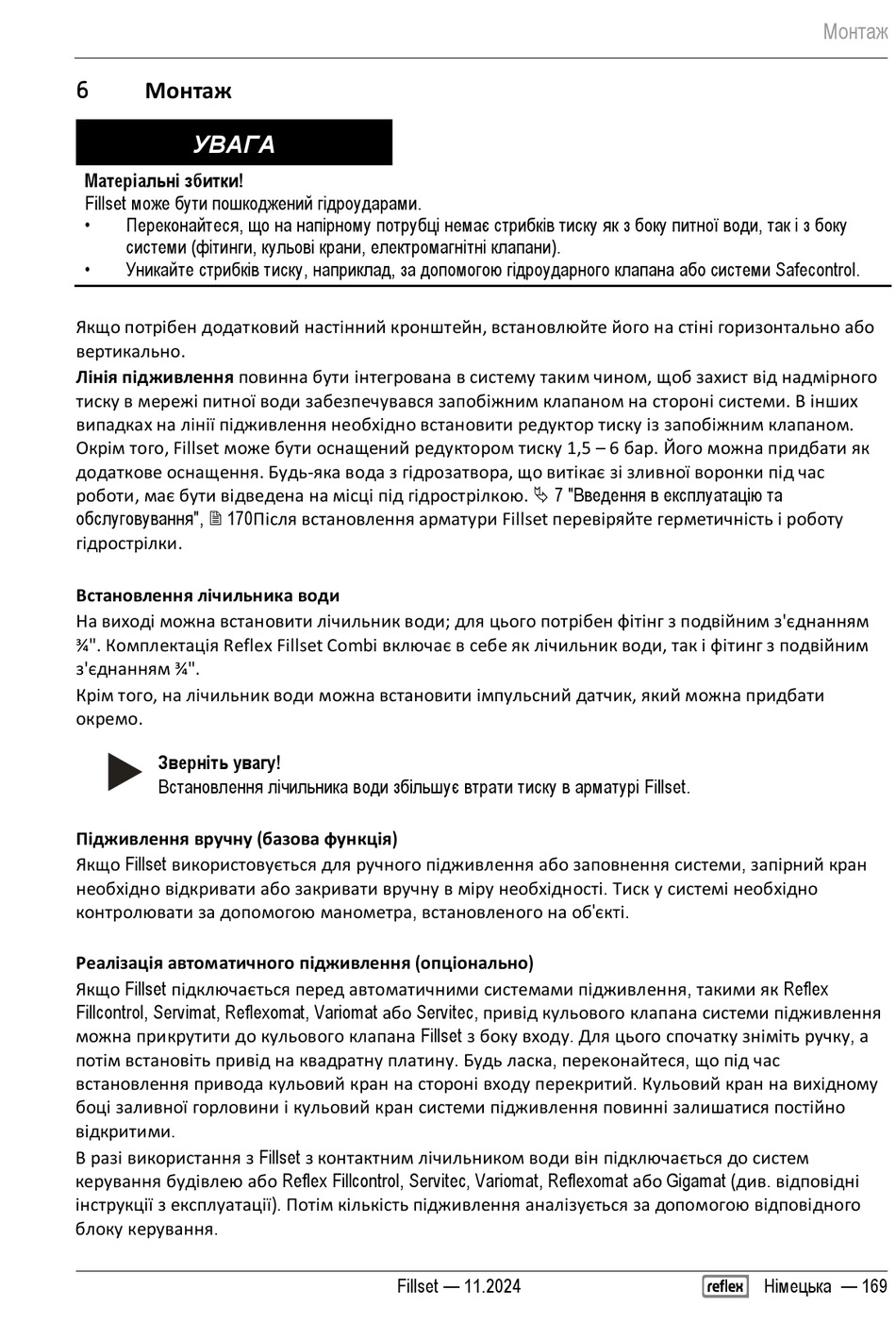

Монтаж
6
УВАГА
Матеріальні збитки!
Fillset може бути пошкоджений гідроударами.
•
Переконайтеся, що на напірному потрубці немає стрибків тиску як з боку питної води, так і з боку
системи (фітинги, кульові крани, електромагнітні клапани).
•
Уникайте стрибків тиску, наприклад, за допомогою гідроударного клапана або системи Safecontrol.
Якщо потрібен додатковий настінний кронштейн, встановлюйте його на стіні горизонтально або
вертикально.
Лінія підживлення повинна бути інтегрована в систему таким чином, щоб захист від надмірного
тиску в мережі питної води забезпечувався запобіжним клапаном на стороні системи. В інших
випадках на лінії підживлення необхідно встановити редуктор тиску із запобіжним клапаном.
Окрім того, Fillset може бути оснащений редуктором тиску 1,5 – 6 бар. Його можна придбати як
додаткове оснащення. Будь-яка вода з гідрозатвора, що витікає зі зливної воронки під час
роботи, має бути відведена на місці під гідрострілкою. 7 "Введення в експлуатацію та
обслуговування", 170Після встановлення арматури Fillset перевіряйте герметичність і роботу
гідрострілки.
Встановлення лічильника води
На виході можна встановити лічильник води; для цього потрібен фітінг з подвійним з'єднанням
¾". Комплектація Reflex Fillset Combi включає в себе як лічильник води, так і фітинг з подвійним
з'єднанням ¾".
Крім того, на лічильник води можна встановити імпульсний датчик, який можна придбати
окремо.
Зверніть увагу!
Встановлення лічильника води збільшує втрати тиску в арматурі Fillset.
Підживлення вручну (базова функція)
Якщо Fillset використовується для ручного підживлення або заповнення системи, запірний кран
необхідно відкривати або закривати вручну в міру необхідності. Тиск у системі необхідно
контролювати за допомогою манометра, встановленого на об'єкті.
Реалізація автоматичного підживлення (опціонально)
Якщо Fillset підключається перед автоматичними системами підживлення, такими як Reflex
Fillcontrol, Servimat, Reflexomat, Variomat або Servitec, привід кульового клапана системи підживлення
можна прикрутити до кульового клапана Fillset з боку входу. Для цього спочатку зніміть ручку, а
потім встановіть привід на квадратну платину. Будь ласка, переконайтеся, що під час
встановлення привода кульовий кран на стороні входу перекритий. Кульовий кран на вихідному
боці заливної горловини і кульовий кран системи підживлення повинні залишатися постійно
відкритими.
В разі використання з Fillset з контактним лічильником води він підключається до систем
керування будівлею або Reflex Fillcontrol, Servitec, Variomat, Reflexomat або Gigamat (див. відповідні
інструкції з експлуатації). Потім кількість підживлення аналізується за допомогою відповідного
блоку керування.
