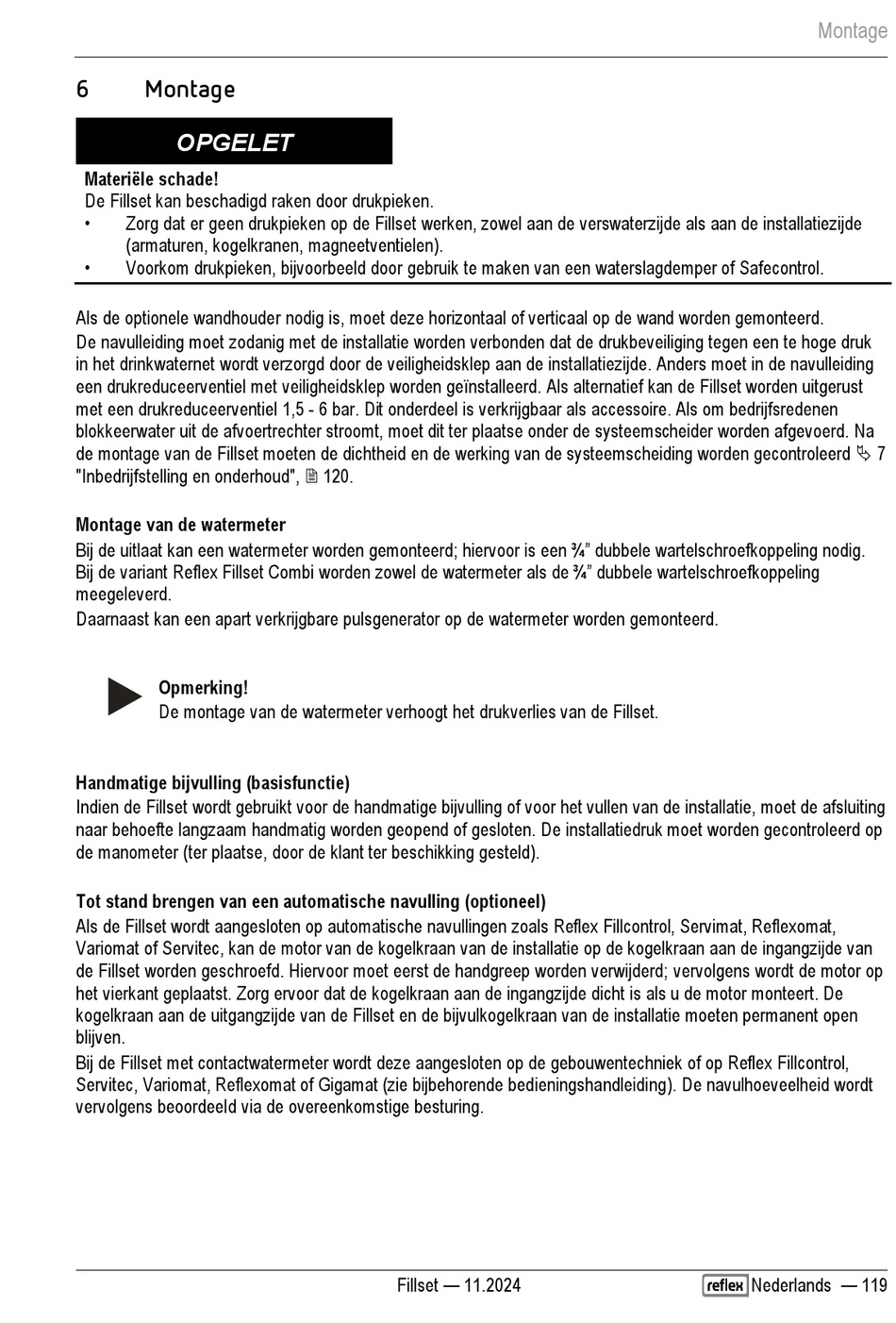

6 Montage
OPGELET
Materiële schade!
De Fillset kan beschadigd raken door drukpieken.
• Zorg dat er geen drukpieken op de Fillset werken, zowel aan de verswaterzijde als aan de installatiezijde
(armaturen, kogelkranen, magneetventielen).
• Voorkom drukpieken, bijvoorbeeld door gebruik te maken van een waterslagdemper of Safecontrol.
Als de optionele wandhouder nodig is, moet deze horizontaal of verticaal op de wand worden gemonteerd.
De navulleiding moet zodanig met de installatie worden verbonden dat de drukbeveiliging tegen een te hoge druk
in het drinkwaternet wordt verzorgd door de veiligheidsklep aan de installatiezijde. Anders moet in de navulleiding
een drukreduceerventiel met veiligheidsklep worden geïnstalleerd. Als alternatief kan de Fillset worden uitgerust
met een drukreduceerventiel 1,5 - 6 bar. Dit onderdeel is verkrijgbaar als accessoire. Als om bedrijfsredenen
blokkeerwater uit de afvoertrechter stroomt, moet dit ter plaatse onder de systeemscheider worden afgevoerd. Na
de montage van de Fillset moeten de dichtheid en de werking van de systeemscheiding worden gecontroleerd  7
"Inbedrijfstelling en onderhoud",  120.
Montage van de watermeter
Bij de uitlaat kan een watermeter worden gemonteerd; hiervoor is een ¾" dubbele wartelschroefkoppeling nodig.
Bij de variant Reflex Fillset Combi worden zowel de watermeter als de ¾" dubbele wartelschroefkoppeling
meegeleverd.
Daarnaast kan een apart verkrijgbare pulsgenerator op de watermeter worden gemonteerd.
Opmerking!
De montage van de watermeter verhoogt het drukverlies van de Fillset.
Handmatige bijvulling (basisfunctie)
Indien de Fillset wordt gebruikt voor de handmatige bijvulling of voor het vullen van de installatie, moet de afsluiting
naar behoefte langzaam handmatig worden geopend of gesloten. De installatiedruk moet worden gecontroleerd op
de manometer (ter plaatse, door de klant ter beschikking gesteld).
Tot stand brengen van een automatische navulling (optioneel)
Als de Fillset wordt aangesloten op automatische navullingen zoals Reflex Fillcontrol, Servimat, Reflexomat,
Variomat of Servitec, kan de motor van de kogelkraan van de installatie op de kogelkraan aan de ingangzijde van
de Fillset worden geschroefd. Hiervoor moet eerst de handgreep worden verwijderd; vervolgens wordt de motor op
het vierkant geplaatst. Zorg ervoor dat de kogelkraan aan de ingangzijde dicht is als u de motor monteert. De
kogelkraan aan de uitgangzijde van de Fillset en de bijvulkogelkraan van de installatie moeten permanent open
blijven.
Bij de Fillset met contactwatermeter wordt deze aangesloten op de gebouwentechniek of op Reflex Fillcontrol,
Servitec, Variomat, Reflexomat of Gigamat (zie bijbehorende bedieningshandleiding). De navulhoeveelheid wordt
vervolgens beoordeeld via de overeenkomstige besturing.
