Türkontakt
Frostsensor
Stellantrieb
230 VAC
EIN/AUS
1. Hauptplatine Luftschleier
2. Stromversorgung 230 V/50 Hz/1 Ph.
3. RJ45-Kabel – Anschluss des Luftschleiers an R515
4. RJ45-Buchse an R515-Platine
5. Abdeckung Bedienfeld R515
6. R515-Platine
7. Thermostat
8. 2/3-Wege-Ventilantrieb EIN/AUS 230 V
9. Türkontakt
10. Frostsensor

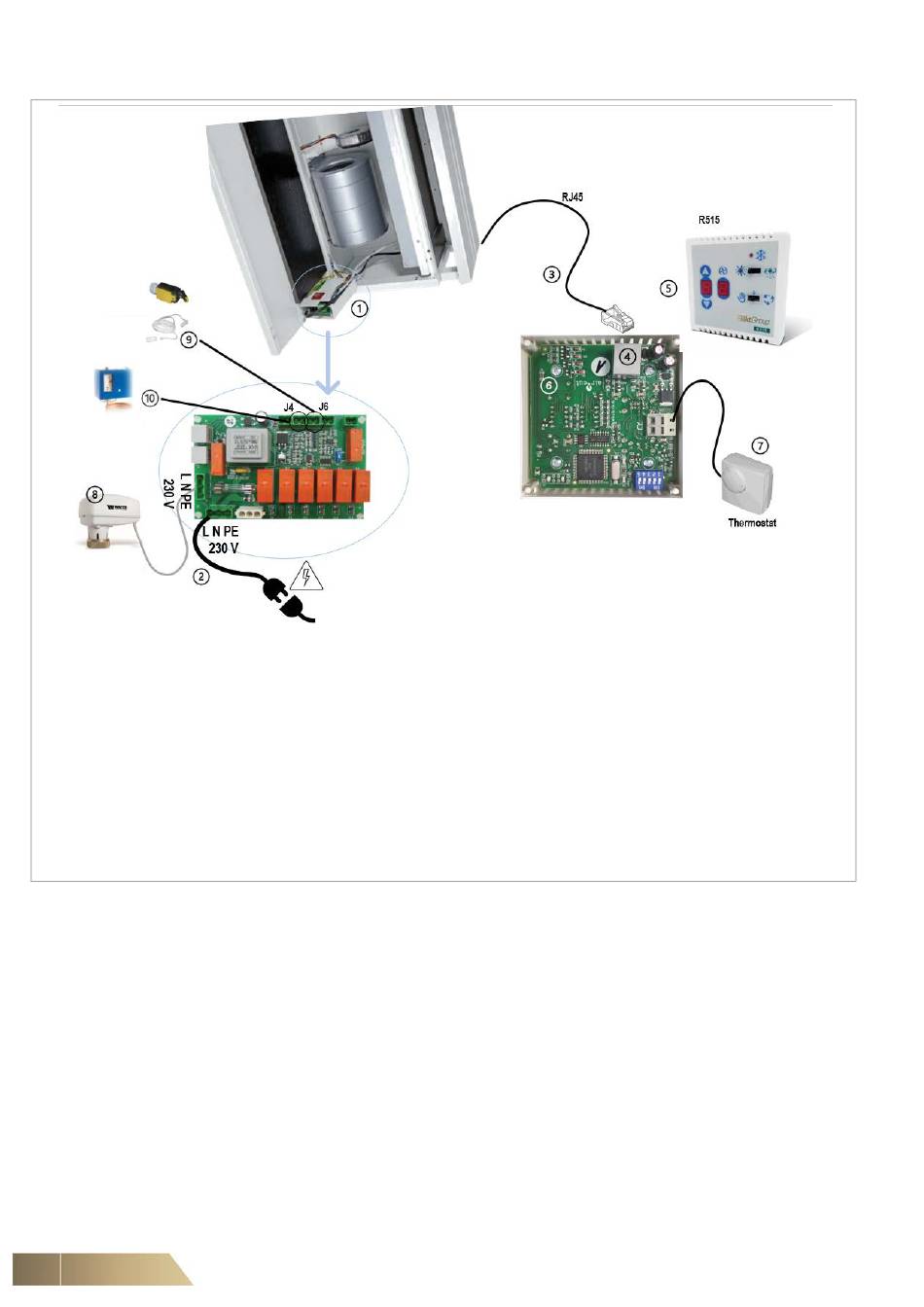

Abb. 6-6: Anschluss des Reglers R515 an den Luftschleier
42
FläktGroup DC-2023-0449-DE 2023-05/R7 • Änderungen vorbehalten
