4.4
Wandmontage
Tür
FläktGroup DC-2023-0449-DE 2023-05/R7 • Änderungen vorbehalten
Hinweis:
Verwendete Schrauben, Halter, Dübel usw. sind an das Gewicht des Luftschleiers
anzupassen.

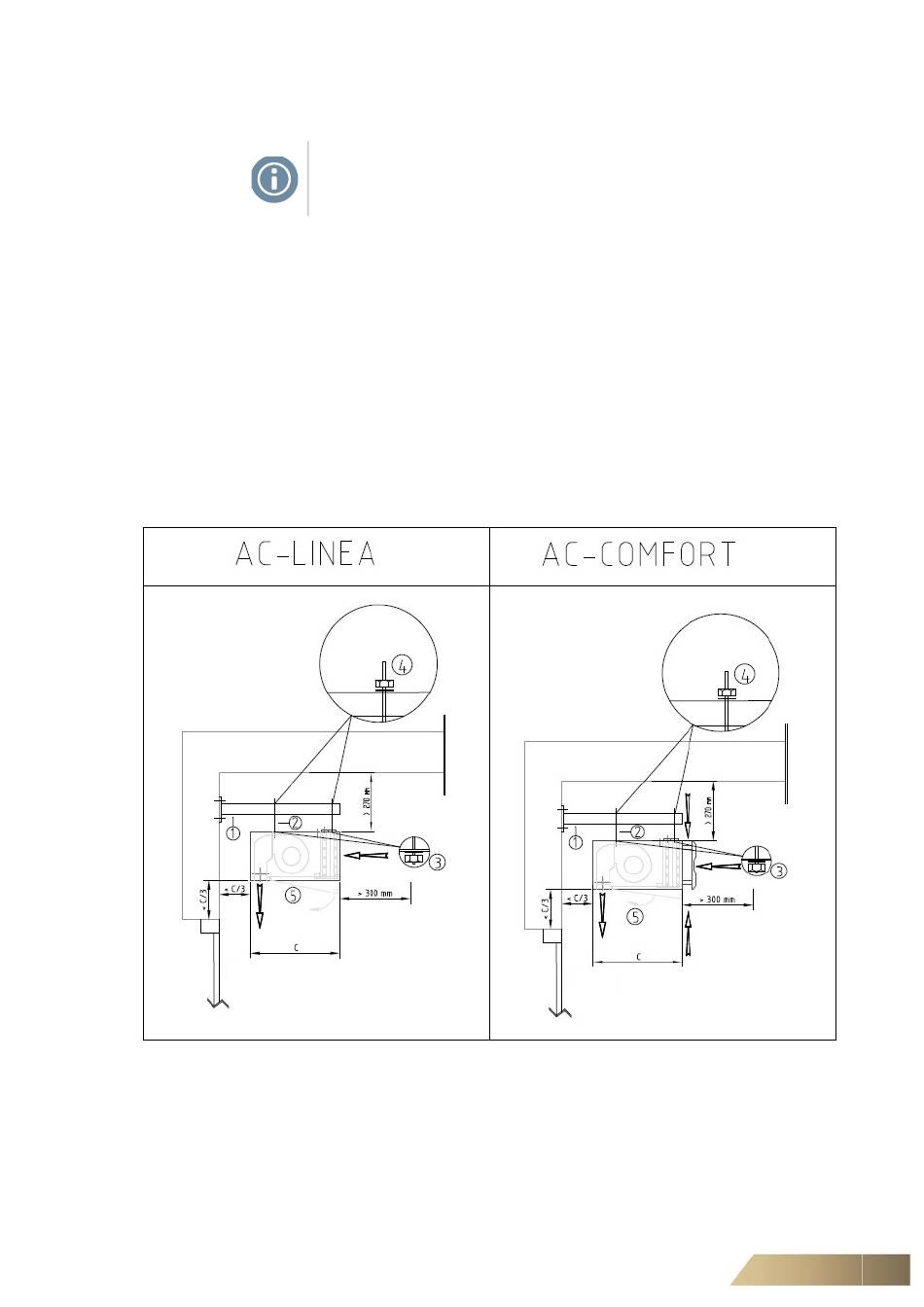

Gehen Sie wie folgt vor, um den Luftschleier an einer Wand zu montieren:
• Bringen Sie die Montagewinkel (Nr. 1) mit geeigneten Ankerbolzen an der Wand
an (Ankerbolzen sind je nach Wandmaterial auszuwählen und nicht im
Lieferumfang enthalten, Durchmesser wie Gewindestange, Festigkeitsklasse
4.8).
• Passen Sie die Länge der Gewindestangen (Nr. 2) an die gewünschte
Aufhängungshöhe an.
• Drehen Sie die Gewindestangen in die Einnietmuttern an der oberen Gerätewand
ein und sichern Sie die Verbindungen mit je einer Kontermutter (Nr. 3).
• Heben Sie den Luftschleier in Position und schieben Sie die Gewindestangen von
oben durch die Schlitze in den Montagewinkeln.
• Wenn der Luftschleier in Einbauposition ist, fixieren Sie ihn durch Anziehen der
Muttern (Nr. 4).
Tür
21
