6.3.4
Betriebsmodus R310E
6.3.4.1
Manueller Modus
Der Luftschleier wird über das R310E-Bedienfeld gesteuert, Ventilatordrehzahl und Heizleistung manuell eingestellt.
6.3.4.2
Manueller Modus + Thermostat
Der Luftschleier wird über das R310E-Bedienfeld und das Thermostat gesteuert. Ventilatordrehzahl und Heizleistung
werden manuell eingestellt.
Bei Erreichung des Sollwerts wird die Heizleistung abgeschaltet.
Bei Nichterreichung des Sollwerts wird die Heizleistung mit der manuell eingestellten Stufe eingeschaltet.
6.3.4.3
Betrieb mit Ventilatordrehzahl 0-10 V
Diese Funktion ist aktiv, wenn SW1 auf der Hauptplatine in Stellung EIN steht und ein externes Signal von 0-10 V
angeschlossen ist.

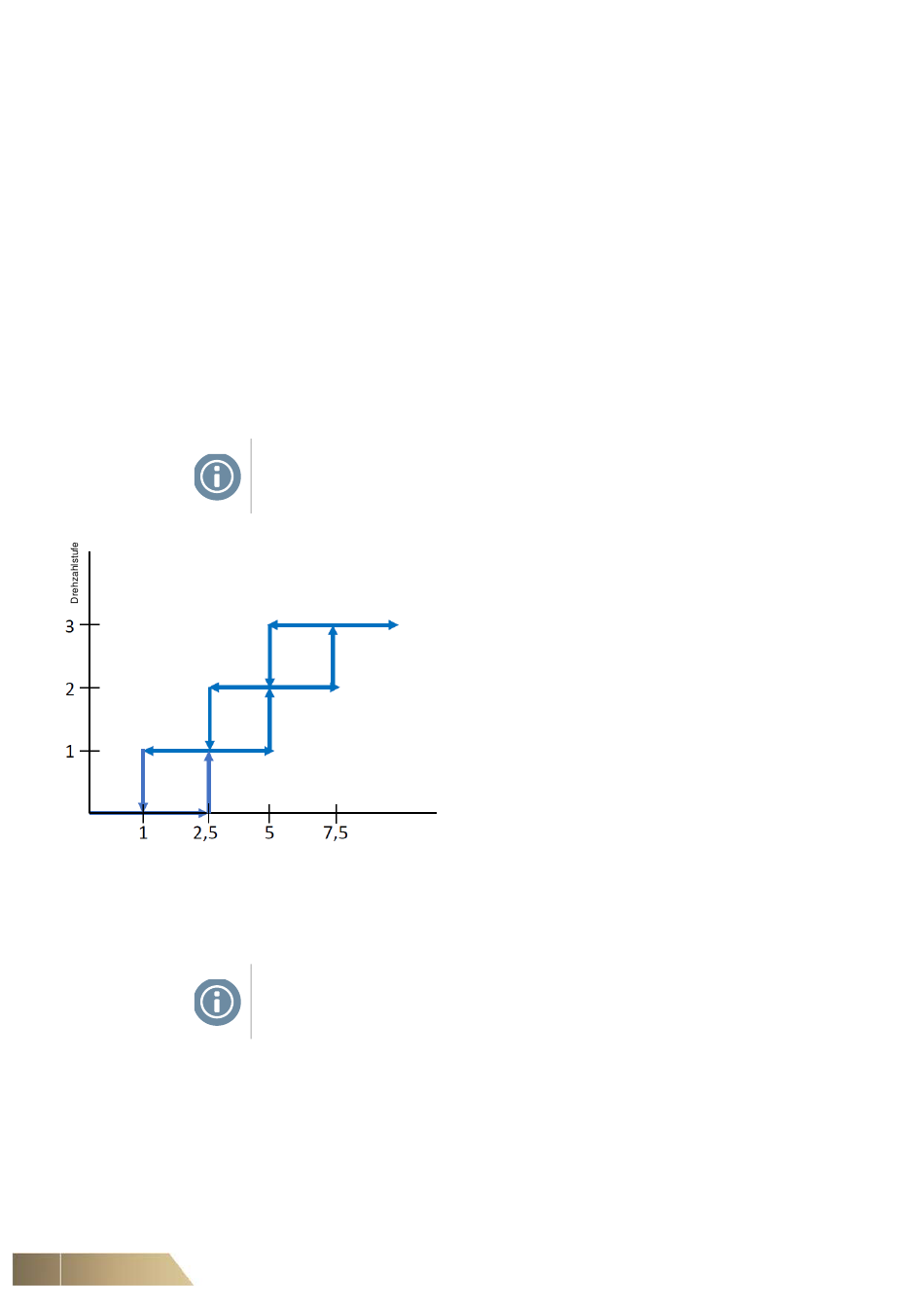

Die Ventilatoren werden gemäß dem externen Signal von 0-10 V betrieben, woraus sich die in der folgenden
Abbildung dargestellten Drehzahlstufen ergeben.
6.3.4.4
Steuerung von Slavegeräten
An den als Mastergerät konfigurierten Luftschleier können bis zu 9 Luftschleier als Slavegeräte angeschlossen
werden.
Für eine ordnungsgemäße Funktion muss auf der Hauptplatine der als Master- und Slavegerät konfigurierten
Luftschleier SW1 in Stellung AUS stehen.
6.3.5
Überhitzungsschutz
Thermokontakt 60 °C – automatischer RESET
Schaltet die Heizstäbe aus, wenn die Temperatur im Gerät über 60 °C steigt.
Thermokontakt 80 °C – manueller RESET
Schaltet die Heizstäbe aus, wenn die Temperatur im Gerät über 80 °C steigt.
Thermokontakt 50 °C (Nachlauffunktion) – automatischer RESET
Wenn das Gerät ausgeschaltet wird, laufen die Ventilatoren auf Drehzahlstufe 3, bis die Temperatur unter 50 °C
gefallen ist.
40
Hinweis:
Wenn SW1 in Stellung EIN steht, ist der Regler R310E deaktiviert.
Eingangsspannung [V]
Hinweis:
Wenn SW1 auf der Hauptplatine in Stellung EIN steht, ist die Steuerung der
Slavegeräte deaktiviert.
FläktGroup DC-2023-0449-DE 2023-05/R7 • Änderungen vorbehalten
