2.2
Funktionsweise von Luftschleiern
2.3
Beschreibung der Luftschleier
14
Luftschleier sorgen dafür, dass bei geöffneter Tür die warme Luft drinnen und die
kalte Luft draußen bleibt (oder umgekehrt, wenn der Innenraum gekühlt wird) und
können dadurch die Energieverluste deutlich senken. Mit einem Vorhang aus
strömender Luft ermöglichen Luftschleier die effektive Trennung zweier
Temperaturbereiche.
Außenluft

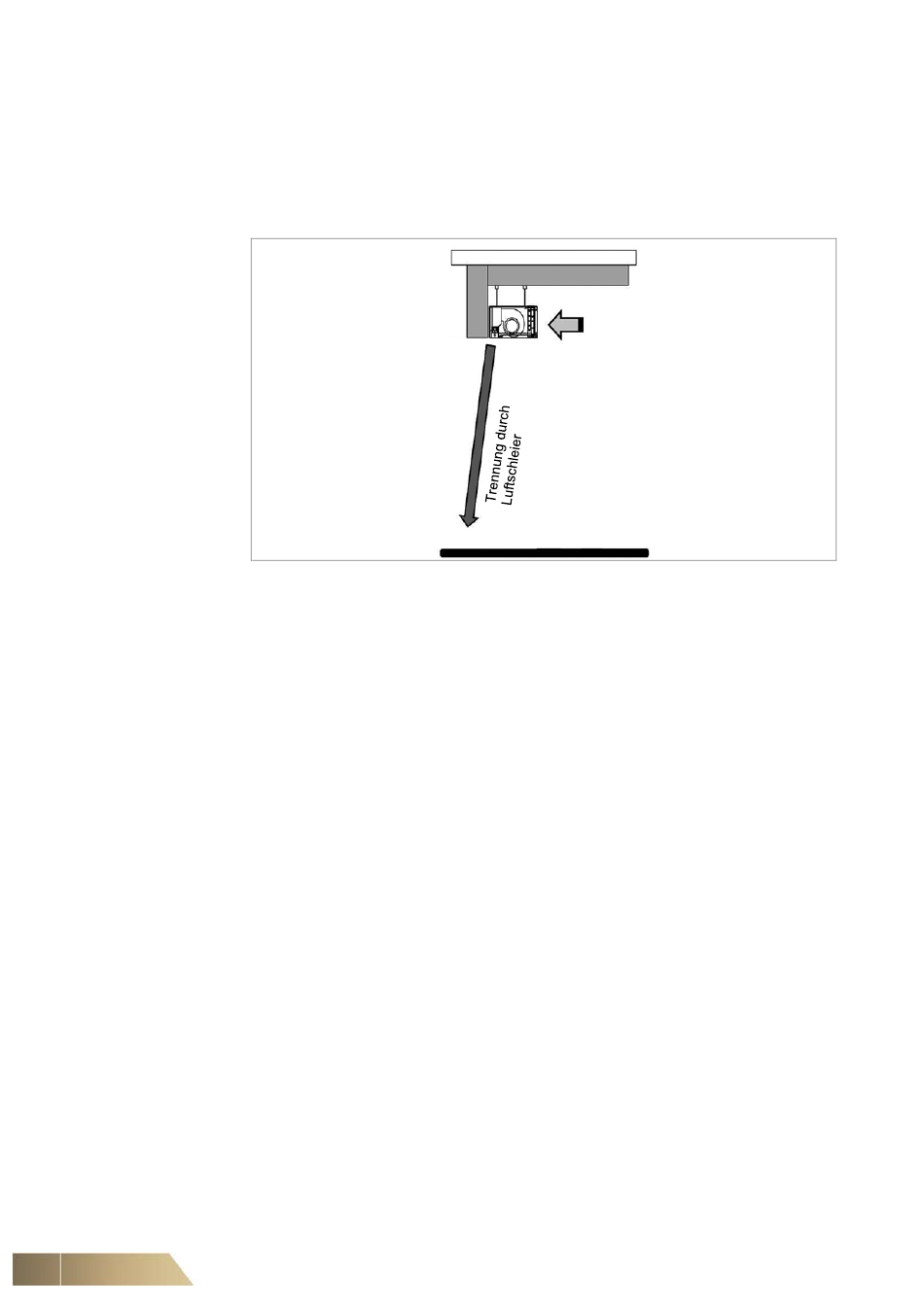

Abb. 2-2: Funktionsweise eines Luftschleiers
In Bezug auf die Türbreite sind die Luftschleier für Maße zwischen 1 und 3 m, in
Bezug auf die Türhöhe (Montagehöhe) in vier Maßen erhältlich
(Größen M = 3–3,3 m, G = 3,5–3,8 m, B = 4–4,5 m, BB = 5–5,5 m).
Die Luftschleier basieren auf einer Grundkonstruktion aus verzinktem Blech. Die
Ventilatorregelung erfolgt durch Transformatoren für 3 (Elektroheizung) oder
5 (Warmwasserheizung) Stufen, 2- oder 3-reihige Cu/Al-Wärmetauscher
(Warmwasserheizung) oder elektrische Heizstäbe. Das Basisgerät ist mit einem
Aluminium-Ausblasgitter versehen. Der Wärmetauscher besteht aus runden
Kupferrohren mit Aluminium-Lamellen und wird seitlich an ein Ablassventil
angeschlossen. Das verstellbare Ausblasgitter ist aus Aluminium-Strangpressprofilen
gefertigt.
Neben der Standardfarbe RAL9016 ist das Gerät optional auch in anderen RAL-
Farben erhältlich.
Ansaugung
Raumluft
FläktGroup DC-2023-0449-DE 2023-05/R7 • Änderungen vorbehalten
