6.3.1
Luftschleier mit Elektroheizung – elektrischer Anschluss
Die Geräte sind ab Werk vollständig verkabelt. Am Aufstellort sind nur wenige Anschlüsse vorzunehmen:
•
Netzanschluss 400 V/50 Hz/3 Ph.+N+PE
•
R310E-Anschluss mittels RJ45-Kabel (RJ45-Kabel à 10 Meter Länge im Lieferumfang enthalten).
•
Thermostat (optional)
•
Externe Signale zur Fernsteuerung auf Hauptplatine (optional), siehe Schaltplan auf Seite 34.
1.
Hauptplatine Luftschleier
2.
Klemmenkasten 400 V
3.
RJ45-Kabel – Anschluss des Luftschleiers an R310E
4.
RJ45-Buchse an R310E-Platine
5.
Abdeckung Bedienfeld R310E
6.
R310E-Platine
7.
Thermostat

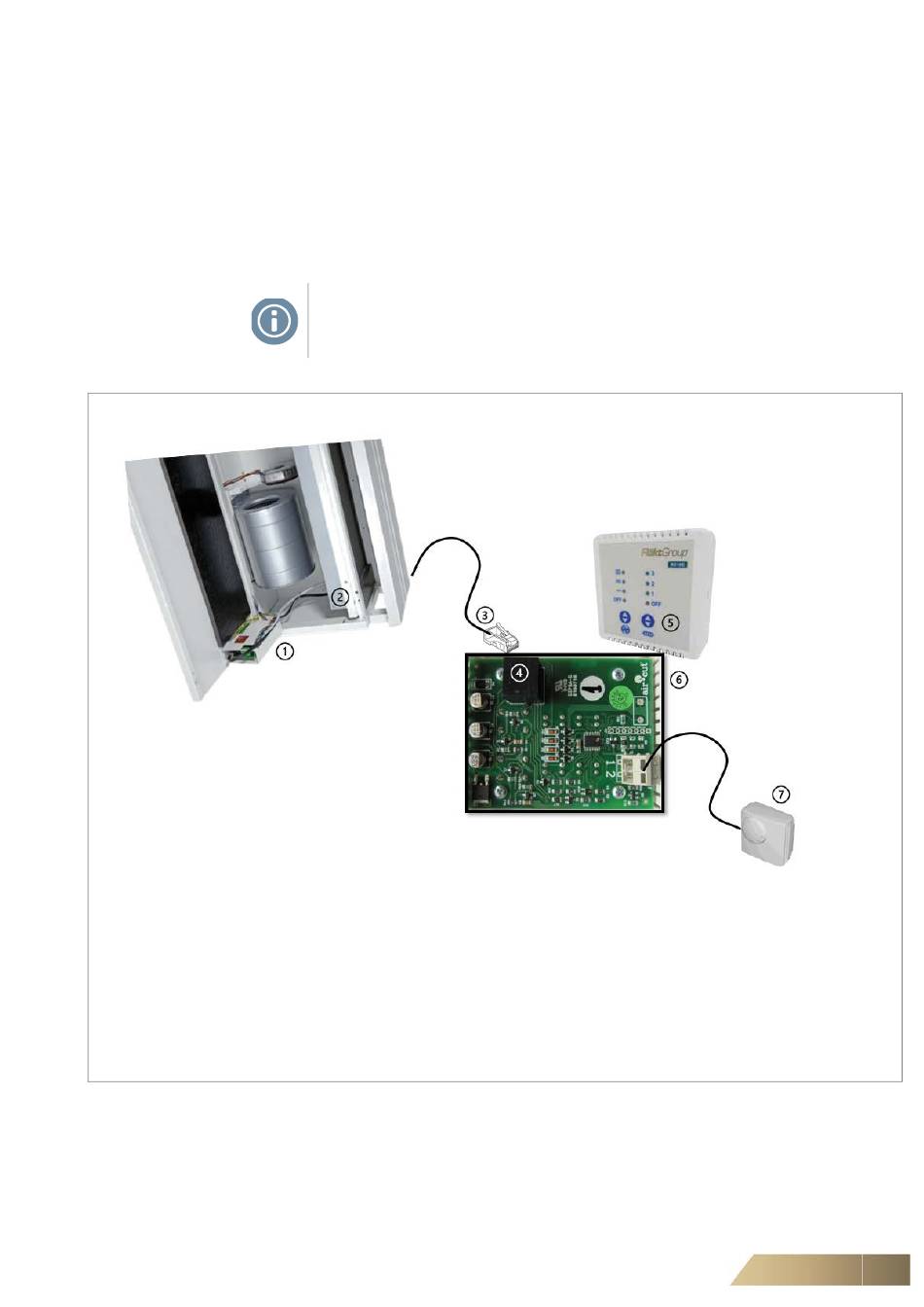

Abb. 6-4: Anschluss des Reglers R310E an den Luftschleier
FläktGroup DC-2023-0449-DE 2023-05/R7 • Änderungen vorbehalten
Hinweis:
Für Entfernungen über 10 Meter ist ein geschirmtes Kabel zu verwenden.
33
