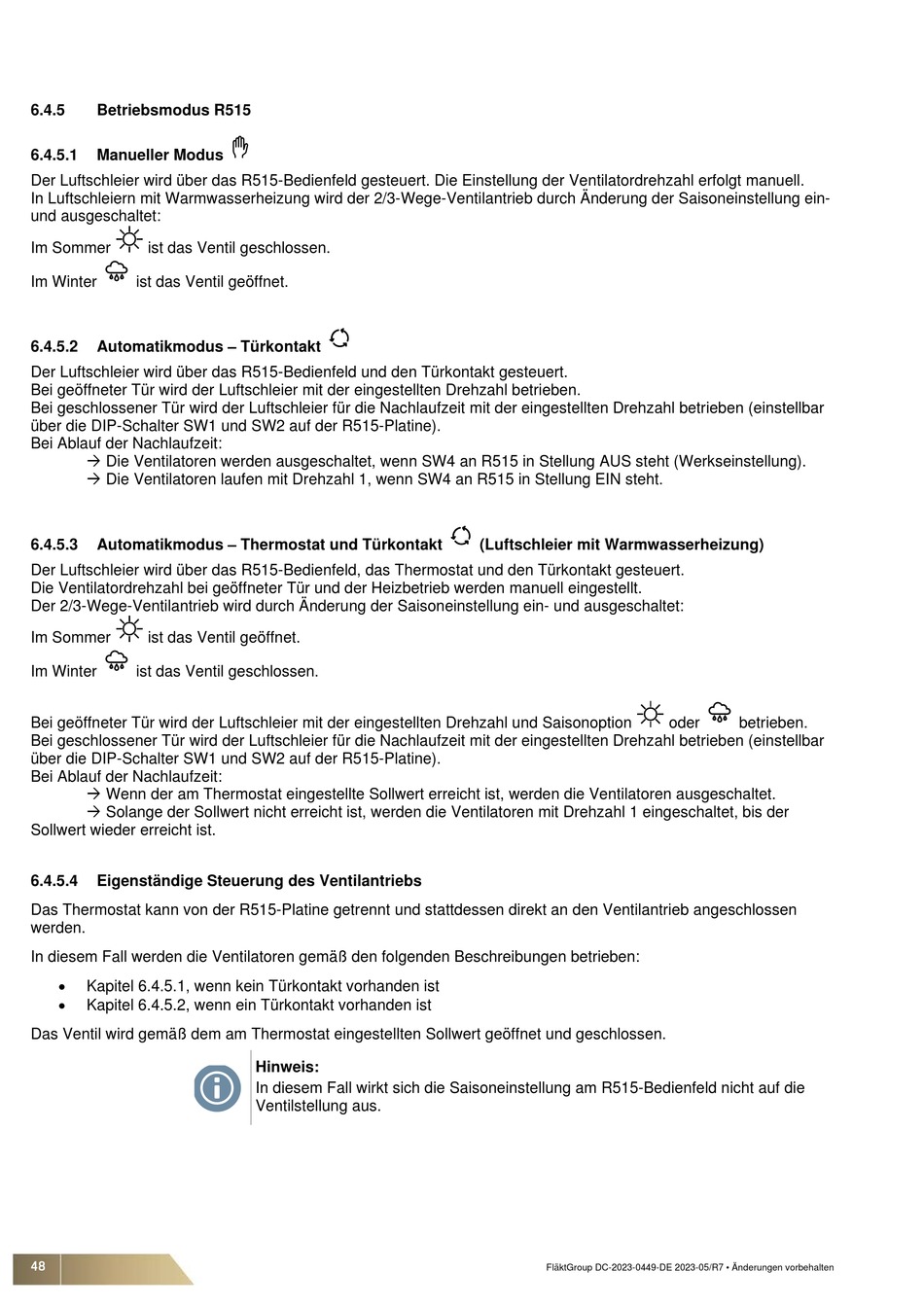

6.4.5
Betriebsmodus R515
6.4.5.1
Manueller Modus
Der Luftschleier wird über das R515-Bedienfeld gesteuert. Die Einstellung der Ventilatordrehzahl erfolgt manuell.
In Luftschleiern mit Warmwasserheizung wird der 2/3-Wege-Ventilantrieb durch Änderung der Saisoneinstellung ein-
und ausgeschaltet:
Im Sommer
ist das Ventil geschlossen.
Im Winter
ist das Ventil geöffnet.
6.4.5.2
Automatikmodus – Türkontakt
Der Luftschleier wird über das R515-Bedienfeld und den Türkontakt gesteuert.
Bei geöffneter Tür wird der Luftschleier mit der eingestellten Drehzahl betrieben.
Bei geschlossener Tür wird der Luftschleier für die Nachlaufzeit mit der eingestellten Drehzahl betrieben (einstellbar
über die DIP-Schalter SW1 und SW2 auf der R515-Platine).
Bei Ablauf der Nachlaufzeit:
Die Ventilatoren werden ausgeschaltet, wenn SW4 an R515 in Stellung AUS steht (Werkseinstellung).
Die Ventilatoren laufen mit Drehzahl 1, wenn SW4 an R515 in Stellung EIN steht.
6.4.5.3
Automatikmodus – Thermostat und Türkontakt
Der Luftschleier wird über das R515-Bedienfeld, das Thermostat und den Türkontakt gesteuert.
Die Ventilatordrehzahl bei geöffneter Tür und der Heizbetrieb werden manuell eingestellt.
Der 2/3-Wege-Ventilantrieb wird durch Änderung der Saisoneinstellung ein- und ausgeschaltet:
Im Sommer
ist das Ventil geöffnet.
Im Winter
ist das Ventil geschlossen.
Bei geöffneter Tür wird der Luftschleier mit der eingestellten Drehzahl und Saisonoption
Bei geschlossener Tür wird der Luftschleier für die Nachlaufzeit mit der eingestellten Drehzahl betrieben (einstellbar
über die DIP-Schalter SW1 und SW2 auf der R515-Platine).
Bei Ablauf der Nachlaufzeit:
Wenn der am Thermostat eingestellte Sollwert erreicht ist, werden die Ventilatoren ausgeschaltet.
Solange der Sollwert nicht erreicht ist, werden die Ventilatoren mit Drehzahl 1 eingeschaltet, bis der
Sollwert wieder erreicht ist.
6.4.5.4
Eigenständige Steuerung des Ventilantriebs
Das Thermostat kann von der R515-Platine getrennt und stattdessen direkt an den Ventilantrieb angeschlossen
werden.
In diesem Fall werden die Ventilatoren gemäß den folgenden Beschreibungen betrieben:
•
Kapitel 6.4.5.1, wenn kein Türkontakt vorhanden ist
•
Kapitel 6.4.5.2, wenn ein Türkontakt vorhanden ist
Das Ventil wird gemäß dem am Thermostat eingestellten Sollwert geöffnet und geschlossen.
48
Hinweis:
In diesem Fall wirkt sich die Saisoneinstellung am R515-Bedienfeld nicht auf die
Ventilstellung aus.
(Luftschleier mit Warmwasserheizung)
FläktGroup DC-2023-0449-DE 2023-05/R7 • Änderungen vorbehalten
oder
betrieben.
