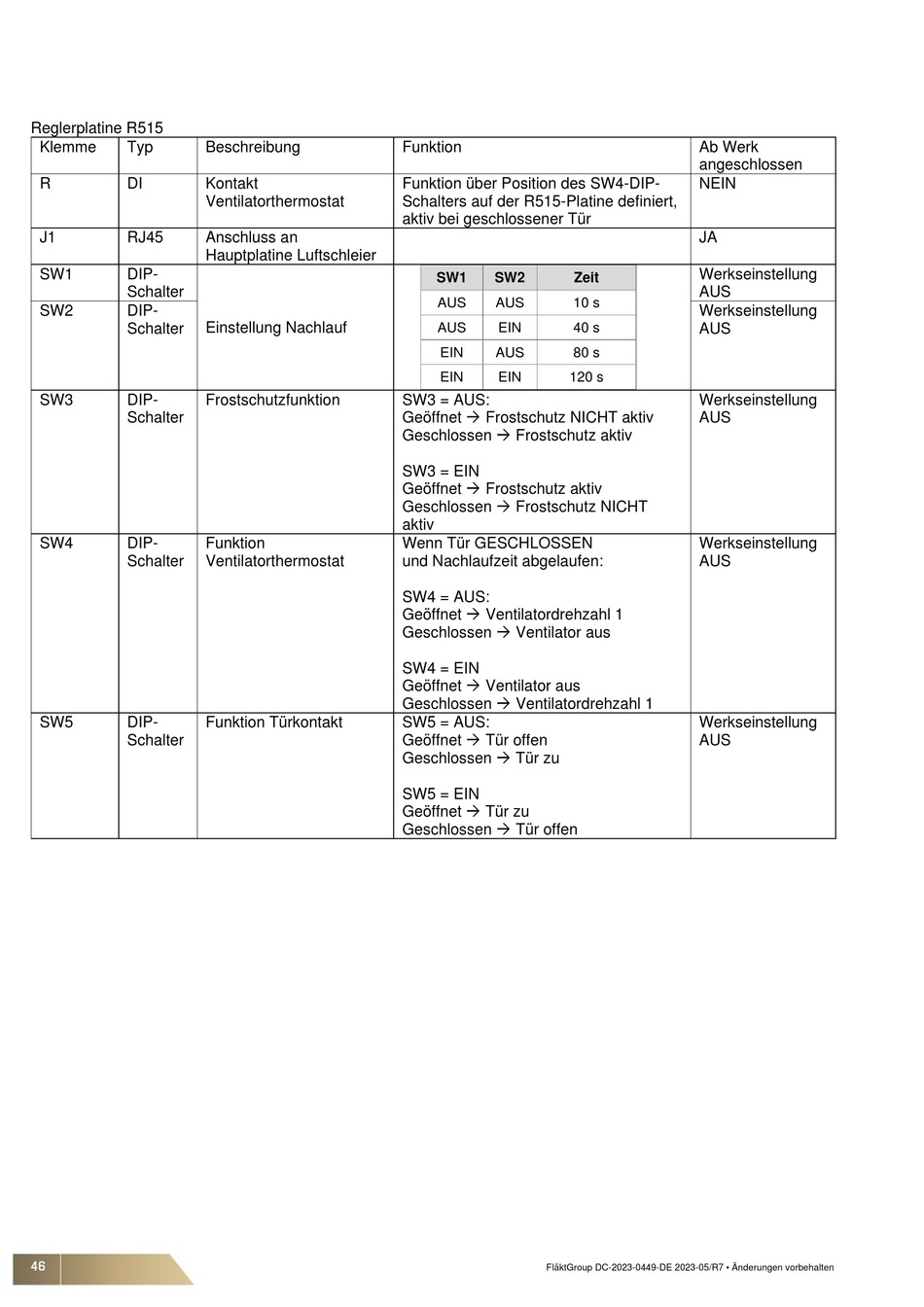

Reglerplatine R515
Klemme
Typ
R
DI
J1
RJ45
SW1
DIP-
Schalter
SW2
DIP-
Schalter
SW3
DIP-
Schalter
SW4
DIP-
Schalter
SW5
DIP-
Schalter
46
Beschreibung
Kontakt
Ventilatorthermostat
Anschluss an
Hauptplatine Luftschleier
Einstellung Nachlauf
Frostschutzfunktion
Funktion
Ventilatorthermostat
Funktion Türkontakt
Funktion
Funktion über Position des SW4-DIP-
Schalters auf der R515-Platine definiert,
aktiv bei geschlossener Tür
SW1
SW2
Zeit
AUS
AUS
10 s
AUS
EIN
40 s
EIN
AUS
80 s
EIN
EIN
120 s
SW3 = AUS:
Geöffnet Frostschutz NICHT aktiv
Geschlossen Frostschutz aktiv
SW3 = EIN
Geöffnet Frostschutz aktiv
Geschlossen Frostschutz NICHT
aktiv
Wenn Tür GESCHLOSSEN
und Nachlaufzeit abgelaufen:
SW4 = AUS:
Geöffnet Ventilatordrehzahl 1
Geschlossen Ventilator aus
SW4 = EIN
Geöffnet Ventilator aus
Geschlossen Ventilatordrehzahl 1
SW5 = AUS:
Geöffnet Tür offen
Geschlossen Tür zu
SW5 = EIN
Geöffnet Tür zu
Geschlossen Tür offen
FläktGroup DC-2023-0449-DE 2023-05/R7 • Änderungen vorbehalten
Ab Werk
angeschlossen
NEIN
JA
Werkseinstellung
AUS
Werkseinstellung
AUS
Werkseinstellung
AUS
Werkseinstellung
AUS
Werkseinstellung
AUS
