6.2
Anschluss des Luftschleiers

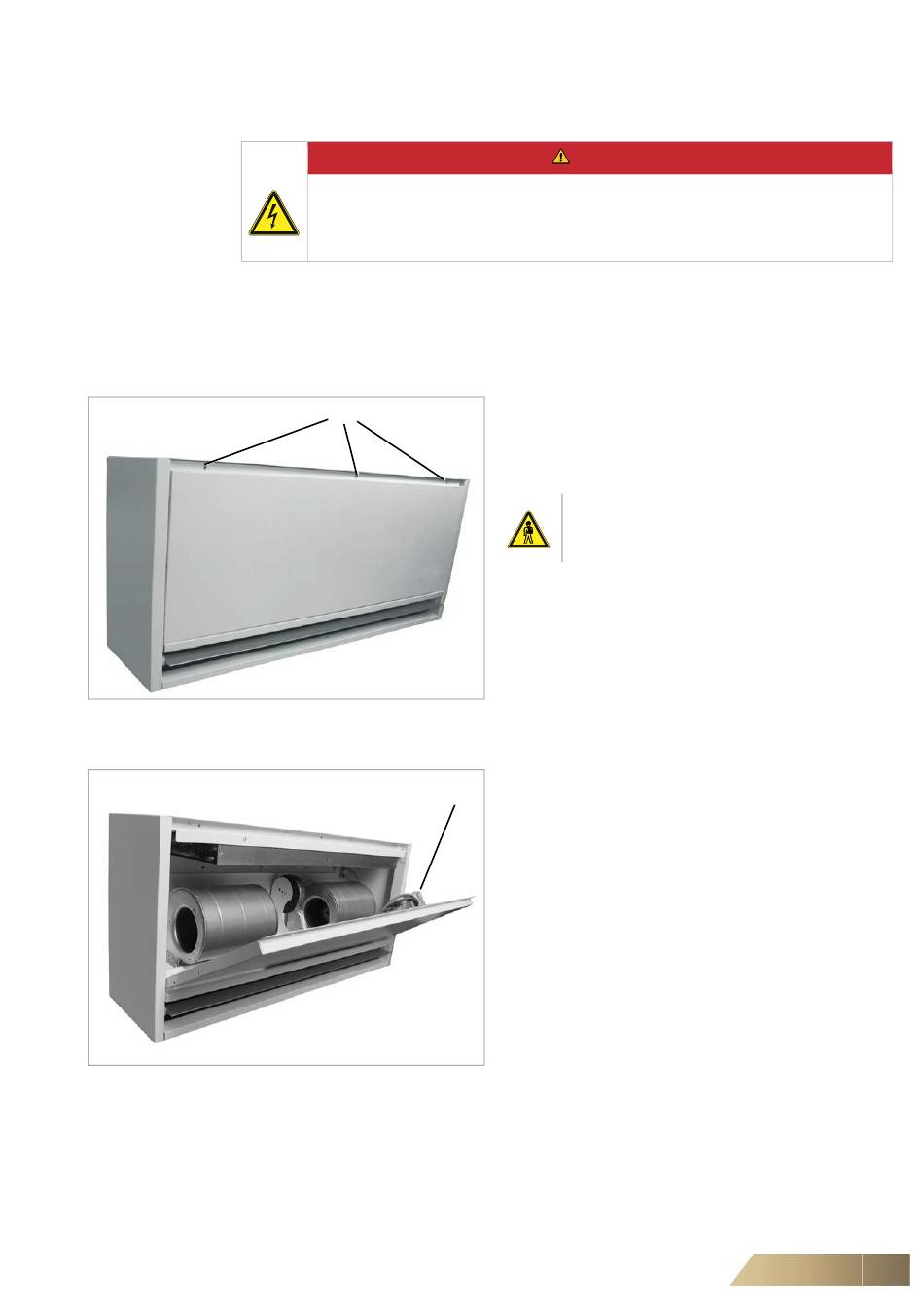

Abb. 6-1: Lösen der Wartungsklappe
Abb. 6-2:
Öffnen der Wartungsklappe
FläktGroup DC-2023-0449-DE 2023-05/R7 • Änderungen vorbehalten
Gefahr durch elektrischen Strom!
Kontrollieren Sie vor allen Arbeiten am Luftschleier, dass das Gerät ausgeschaltet
und spannungsfrei ist. Sichern Sie das Gerät gegen versehentliches
Wiedereinschalten, bevor Sie das Gehäuse abnehmen.
Der elektrische Anschluss des Luftschleiers erfolgt mit einem mehradrigen Kabel,
dessen Leitungsquerschnitt von der Last der angeschlossenen Geräte abhängt. Das
Kabel wird durch die Kabelrohre an der oberen Gerätewand geführt und gemäß dem
mitgelieferten Schaltplan an die entsprechende Klemmenleiste angeschlossen.
Versehen Sie die Heizstäbe mit einer separaten Sicherung, wenn Sie Luftschleier mit
Elektroheizung an die Spannungsversorgung (3x400 V) anschließen.
1
1
GEFAHR
• Drehen Sie die Schrauben der Wartungsklappe
heraus (Abb. 6-2, Nr. 1). Die Anzahl der Schrauben
hängt von der Gerätegröße ab.
Verletzungsgefahr!
Halten Sie die Wartungsklappe fest, wenn Sie
die letzte Schraube herausdrehen (Abb. 6-2).
• Hauptplatine und Klemmenkasten befinden sich
seitlich am unteren Bereich der Wartungsklappe
(Abb. 6-2, Nr. 1).
• Schließen Sie den Luftschleier gemäß den
Schaltplänen auf den nächsten Seiten an.
31
