Deckenmontage
Tür
FläktGroup DC-2023-0449-DE 2023-05/R7 • Änderungen vorbehalten
Hinweis:
Verwendete Schrauben, Halter, Dübel usw. sind an das Gewicht des Luftschleiers
anzupassen.

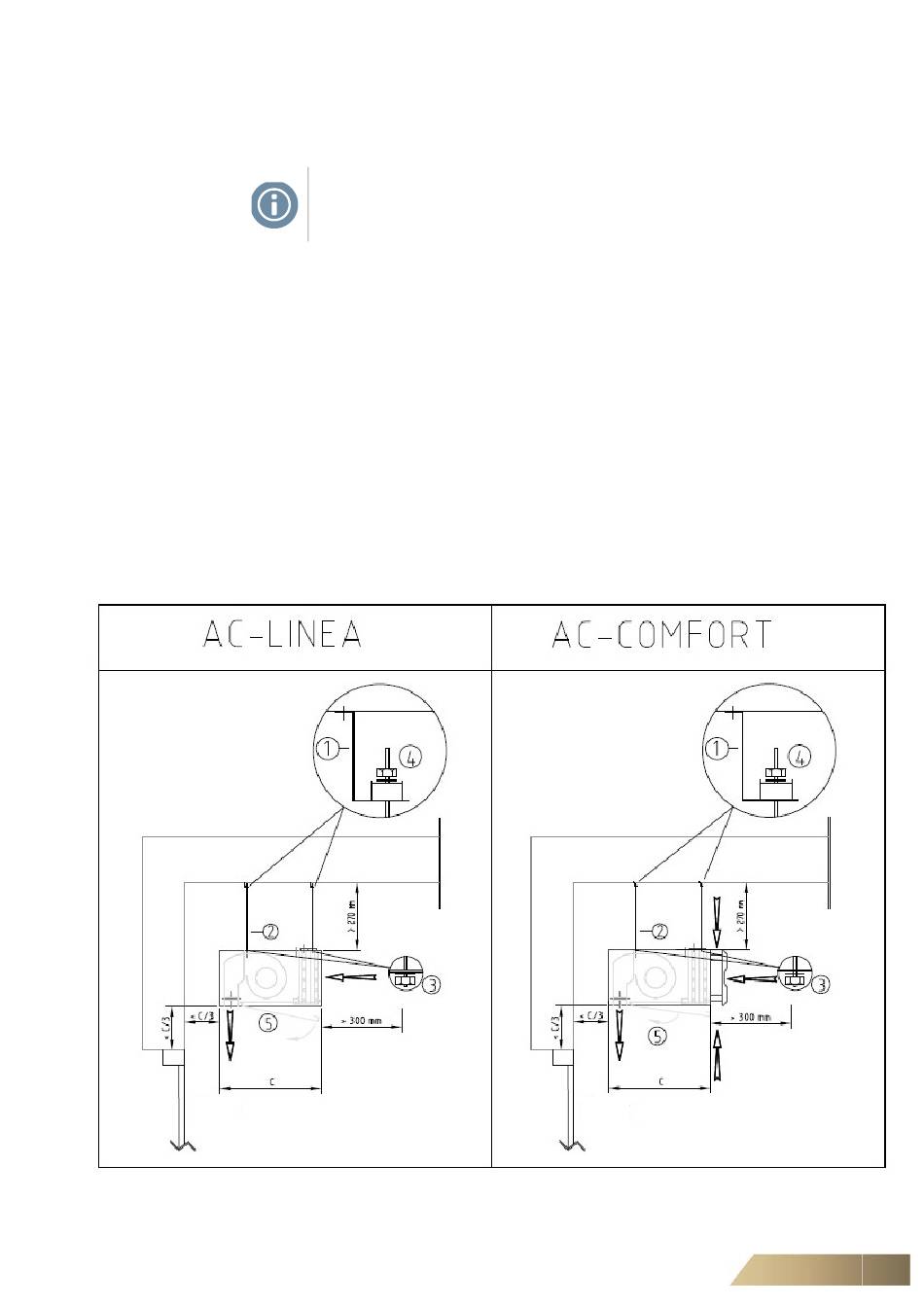

Gehen Sie wie folgt vor, um den Luftschleier an einer Decke zu montieren (Abb. 4-2):
• Bringen Sie die Aufhängewinkel (Nr. 1) mit geeigneten Ankerbolzen aus Stahl
oder Kunststoff an der Decke an (Ankerbolzen sind je nach Deckenmaterial
auszuwählen und nicht im Lieferumfang enthalten, Durchmesser wie
Gewindestange, Festigkeitsklasse 4.8).
• Passen Sie die Länge der Gewindestangen (Nr. 2) an die gewünschte
Aufhängungshöhe an.
• Drehen Sie die Gewindestangen in die Einnietmuttern an der oberen Gerätewand
ein und sichern Sie die Verbindungen mit je einer Kontermutter (Nr. 3).
• Heben Sie den Luftschleier an und schieben Sie die Gewindestangen durch die
Öffnungen in den Schwingungsdämpfern (Nr. 4), bis die Einbauposition erreicht
ist.
• Wenn der Luftschleier in Einbauposition ist, fixieren Sie ihn durch Anziehen der
Muttern.
Tür
23
