6.4.8. Oljefyllare (på förfrågan)
Installationen av en oljefyllare för konstant nivå
(som tillval) möjliggör en korrekt smörjolja för att
undvika återkommande fyllningar.
Kontrollera att oljefyllaren är installerat i vertikalt
läge.
Fyllningsinstruktioner:
1. Fyll den horisontella delen av oljefyllaren upp till
den övre nivån på det inre hålet
2. Fyll behållaren helt och stäng den.
OBS: Det är möjligt att oljefyllnadsmedlet i sin
hanteringsfas kan ha lite oljeläckage.
De efterföljande fyllningarna måste göras med att
hälla oljan direkt i ampullen och inte genom oljefyll-
nadsarmbågen eller oljefyllnadspluggen.
6.5. Elanslutning
OFF
Elinstallationen måste utföras av en behörig
S
elektriker och i enlighet
bestämmelser.
Följ säkerhetsföreskrifterna.
Utrustningen måste skyddsjordas.
Anslutning av skyddsjorden skall ske vid plinten
märkt .
Jämnför frekvens samt huvudspänning enligt uppgiv-
na data på elmotorns namnplåt samt att elmotorns
varvtal stämmer med det på pumpens namnplåt upp-
givna.
VARNING: vid motoreffekter över 5,5 kW und-
vikes direktstart.
Förse startanordningen med en Y-D starter eller
motsvarande.
Kabeltyp som skall användas är av typ H07 RN-F,
Kabeldimension inte vara mindre än (kap. 13.3 TAB 1).
Installera en arbetsbrytare med minimum 3 mm luft-
spalt för brytning av alla tre faserna.
Vid en trefasinstallation skall ett motorskydd installe-
ras avsett för strömstyrkan som är angiven på namn-
plåten.

6.6 Drift med frekvensomvandlare

Justera frekvensomformaren så att gränsvärdena på
minimum 25 Hz inte underskrids och max. nominell
frekvens (50 eller 60 Hz) inte överskrids.
Ett strömlinjefilter (dV/dt) måste installeras vid
omvandlarens utgång om strömkabeln är längre än 2
meter.
Ett strömlinjefilter (dV/dt) eller isolerat lager måste instal-
leras om båda nedanstående förhållanden föreligger:
- omvandlaren har en PWM-frekvens som är större
än 8kHz,
- om märkeffekten > 7,5 kW tvåpolig eller om märkef-
fekten > 4 kW fyrpolig.
Dessutom är det nödvändigt att installera ett ström-
linjefilter (dV/dt) eller ett isolerat lager om motorn
arbetar med en arbetsfrekvens ��
längre tid än 1/3�� där T definieras i 24 timmar och ��
är den nominella frekvensen av motorn (t.ex. mer än
8 timmar om dagen).
Under alla förhållanden får den dV/dt-gränslägeskur-
va som föreskrivs i den tekniska bilagan till Calpeda-
katalogen inte överskridas. Dessutom måste den läg-
sta arbetsfrekvensen säkerställa vätskepumpning
och uppfylla kraven från motortillverkaren.
Problem som spänningstoppar eller ökat brus kan eli-
mineras genom att placera ett lämpligt strömlinjefilter
(dV/dt) mellan frekvensomformaren och motorn.
Sidana 52 / 96
7 START OCH ANVÄNDNING
7.1 Kontroller före start
Apparaten får inte sättas igång om det finns skadade
delar.
7.2 Första start
OFF
VARNING: torrkör aldrig pumpen.
Starta pumpen först efter det att den blivit fylld med
vätska.
med lokala

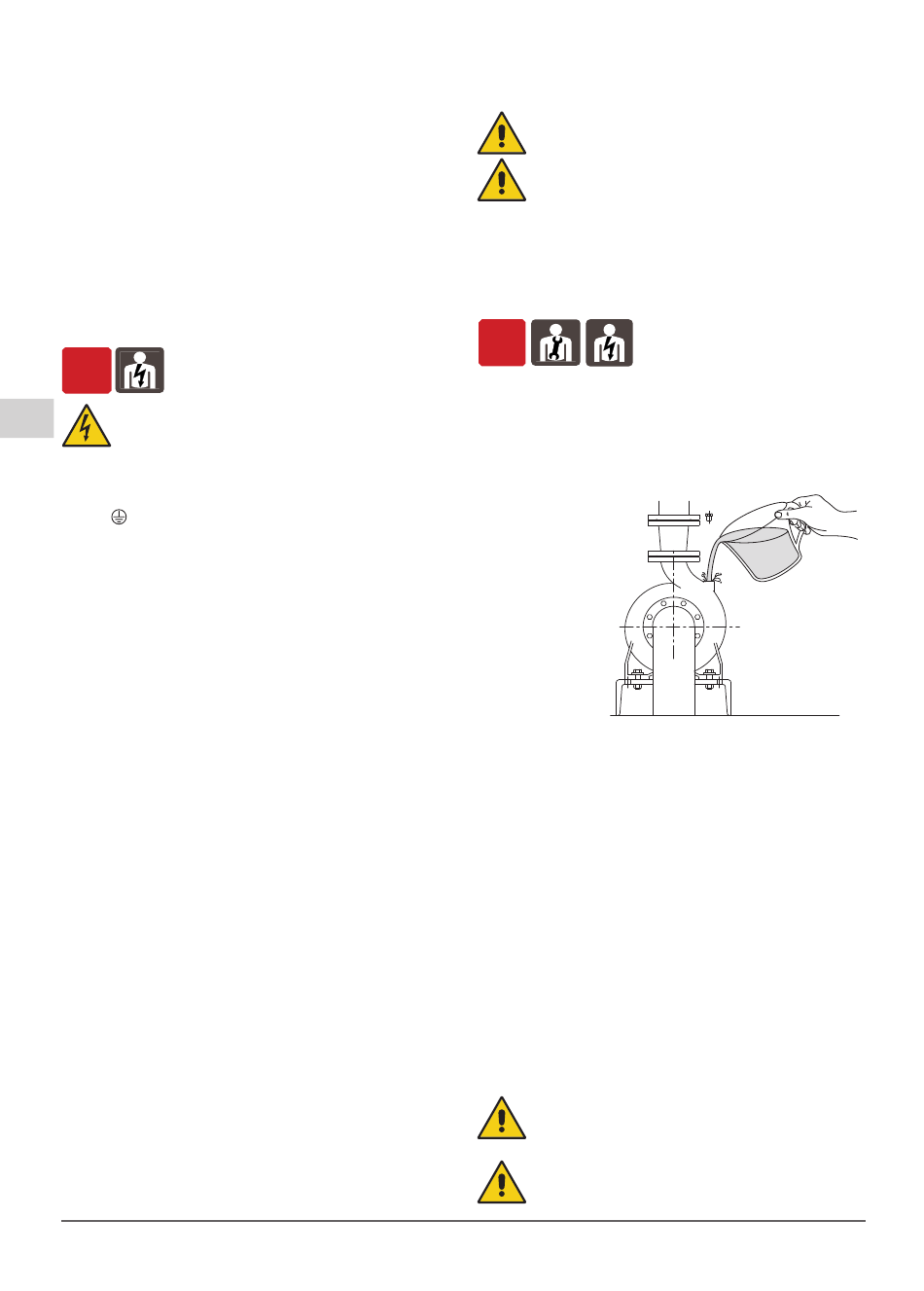

När pumpen är monterad ovanför vätskenivån
(sugande funktion) skall pumpen fyllas genom
påfyllningspluggen (bild 8).
Bild 8 Fyllning.
Om vätskenivån är över pumphuset (tillrin-
ningstryck) skall pumpen fyllas genom att sakta
öppna avstängningsventilen på sugsidan samti-
digt som rote-ring av rotoraxeln sker för hand.
Öppna även avstängningsventilen på trycksidan
för att avlägsna luftansamlingar.
Kontrollera att pumpaxeln roterar för hand.
Vid en trefasinstallation, kontrollera att rotation-
sriktningen stämmer med pilen på pumphuset, om
inte bryt all elström och skifta två av elfaserna till
elmotorn.
Vid sugande funktion kan det bli möjligt att få vänta
några minuter på att vätskan skall kunna evakuera
sugledningen.
Kontrollera att pumpen arbetar inom dess område, om
<4/5�� under en
nödvändigt justera med ventilen på trycksidan.
�� ��
Kontrollera att pumpen arbetar enligt sin
��
pumpkurva och att driftströmmen ej överstiger den
på namnplåten angivna.
N, N4 Rev. 100000209_02- Drift/installationsanvisningar
Små vattenrester kan finnas kvar i pumparna
efter slutkontrollerna.
Vid pumpning av dricksvatten måste pumpen
spolas noggrant med rent vatten före igångkör-
ning för att avlägsna eventuella främmande
föremål, såsom konserveringsmedel, testvätska
eller fett.
Kör aldrig pumpen mer en fem minuter
mot stängd ventil.
Rör ej vätskan
överstiger 50 ˚C.
4.93.141
om temperaturen
