Wenn Sie Ihre eigenen DMX-Kabel fertigen, achten Sie darauf, dass Sie die Anschlüsse und Drähte richtig
verbinden, wie in der Abbildung unten gezeigt.
5.3.3. DMX-Verknüpfung
Um mehrere Geräte über eine DMX-Datenverbindung zu verknüpfen, befolgen Sie die folgenden Schritte:
01)
01) Benutzen Sie ein 5-polig DMX-Kabel, um den DMX OUT-Anschluss der Licht-Steuereinheit mit dem DMX IN-
Anschluss des ersten Geräts zu verbinden.
02)
02) Verbinden Sie den DMX OUT-Anschluss des ersten Geräts mit dem DMX IN-Anschluss des zweiten Geräts mit
einem 5-polig DMX-Kabel.
03)
03) Wiederholen Sie Schritt 2, um alle Geräte in einer Verkettung zu verbinden.
04)
04) Schließen Sie einen DMX-Abschlusswiderstand (120 Ω) an den DMX OUT-Anschluss des letzten Geräts in der
Datenverbindung an.
c
19
Raccoon P7/7

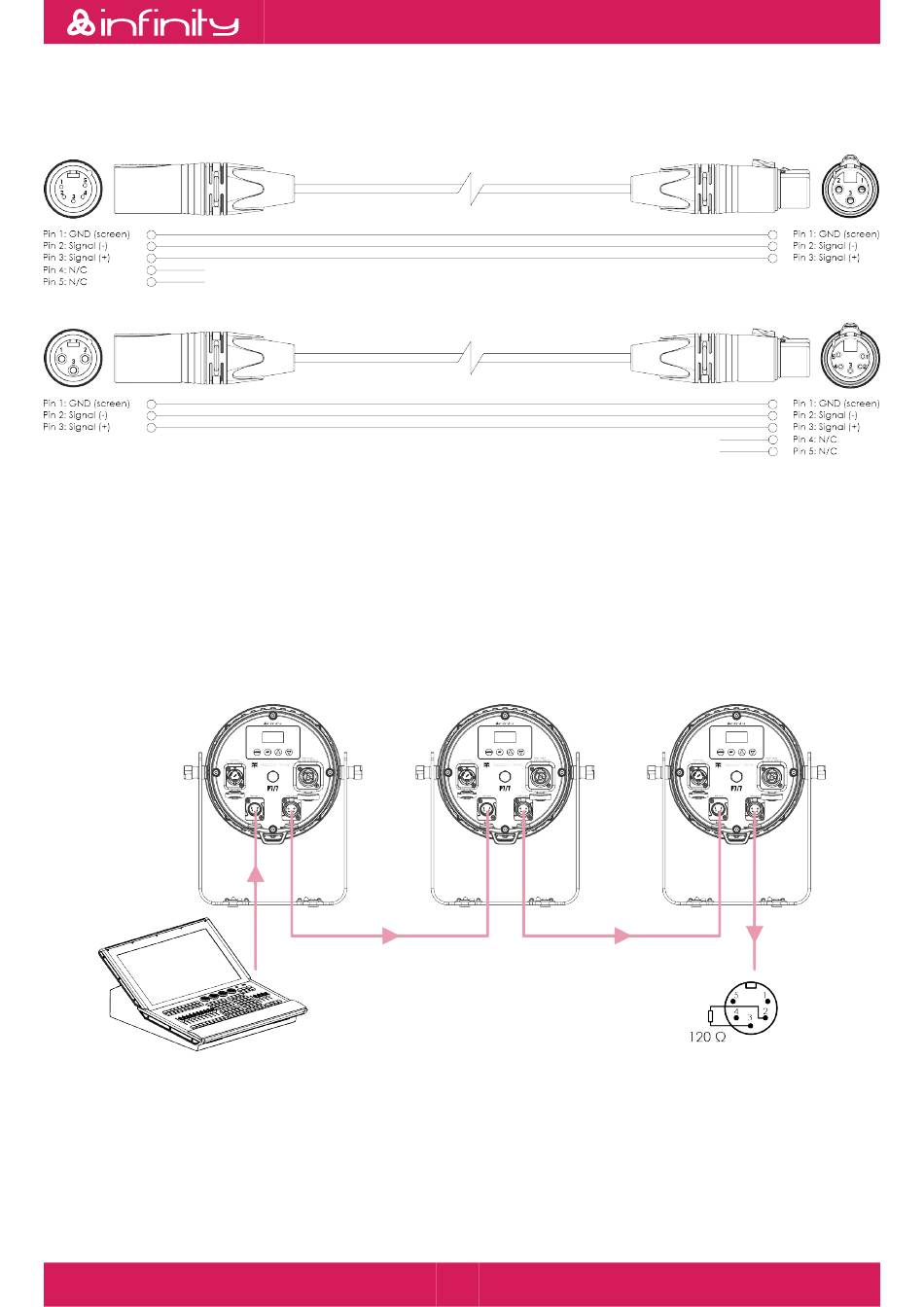

Abbildung 11
Abbildung 12
