6 A motorfűrész összeszerelése

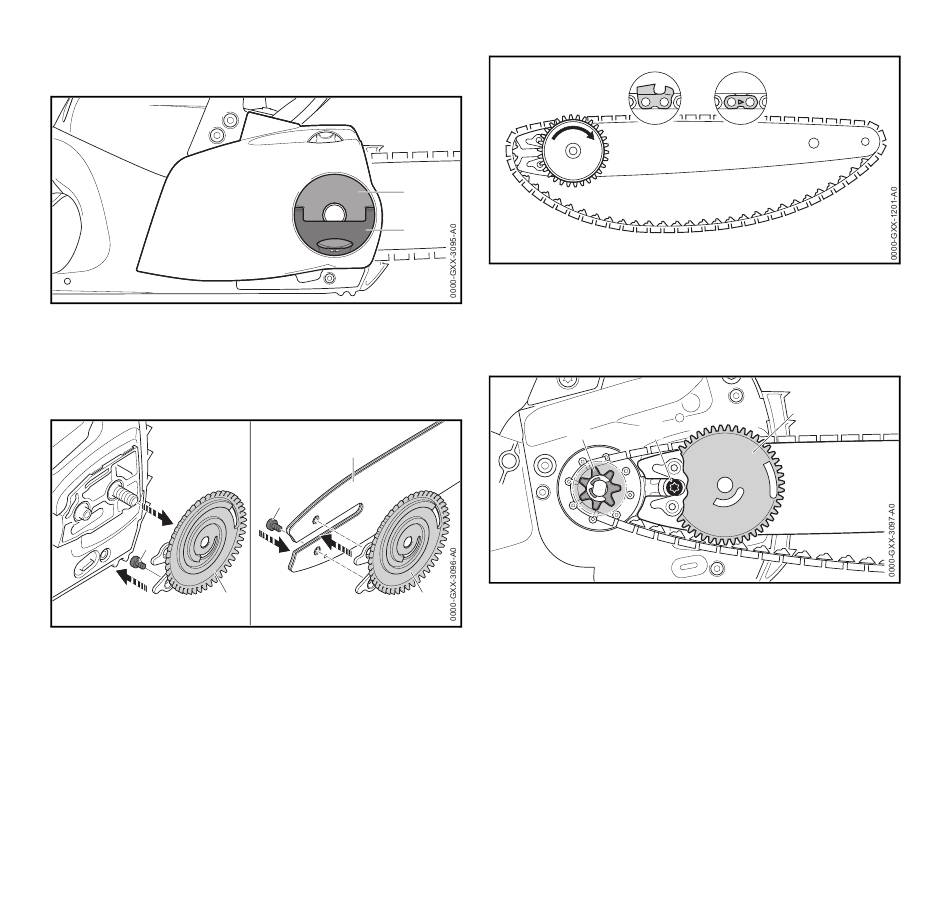

► Kapcsolja ki a motorfűrészt, tegye be a láncféket és vegye
ki az akkumulátort.
► Hajtsa fel a szárnyas anya (2) fogantyúját (1).
► Forgassa addig a szárnyas anyát (2) az óramutató
járásával ellentétes irányba, amíg a lánckerékfedelet (3)
le nem lehet venni.
► Vegye le a lánckerékfedelet (3).
5
4
► Vegye le a feszítőtárcsát (4).
► Csavarja ki a csavart (5).
► Helyezze a vezetőlemezt (6) a feszítőtárcsába (4) úgy,
hogy a feszítőtárcsa (4) mindkét csapja illeszkedjen a
vezetőlemez furataiba.
A vezetőlemez (6) orientációja nem játszik szerepet. A
vezetőlemezeken lévő nyomtatott felirat fejjel lefelé is állhat.
► Csavarja be és húzza meg szorosan a csavart (5).
0458-701-9821-F
All manuals and user guides at all-guides.com
2
3
1
6
5
4
4
► Helyezze be úgy a fűrészláncot a vezetőlemez hornyába,
hogy a fűrészlánc összekötőszemein lévő nyilak felülre, a
haladási irányba mutassanak.
► Forgassa el a feszítőtárcsát (4) az óramutató járásával
egyező irányba, ütközésig.
2 3
► Helyezze a vezetőlemezt a feszítőtárcsával és a
fűrészlánccal úgy a motorfűrészre, hogy teljesüljenek a
következő feltételek:
– A feszítőtárcsa (4) a berendezés kezelője felé mutat.
– A fűrészlánc vezetőszemei a lánckerék (2) fogazatában
foglalnak helyet.
– A csavar (3) feje a vezetőlemez (6) hosszú furatában
foglal helyet.
