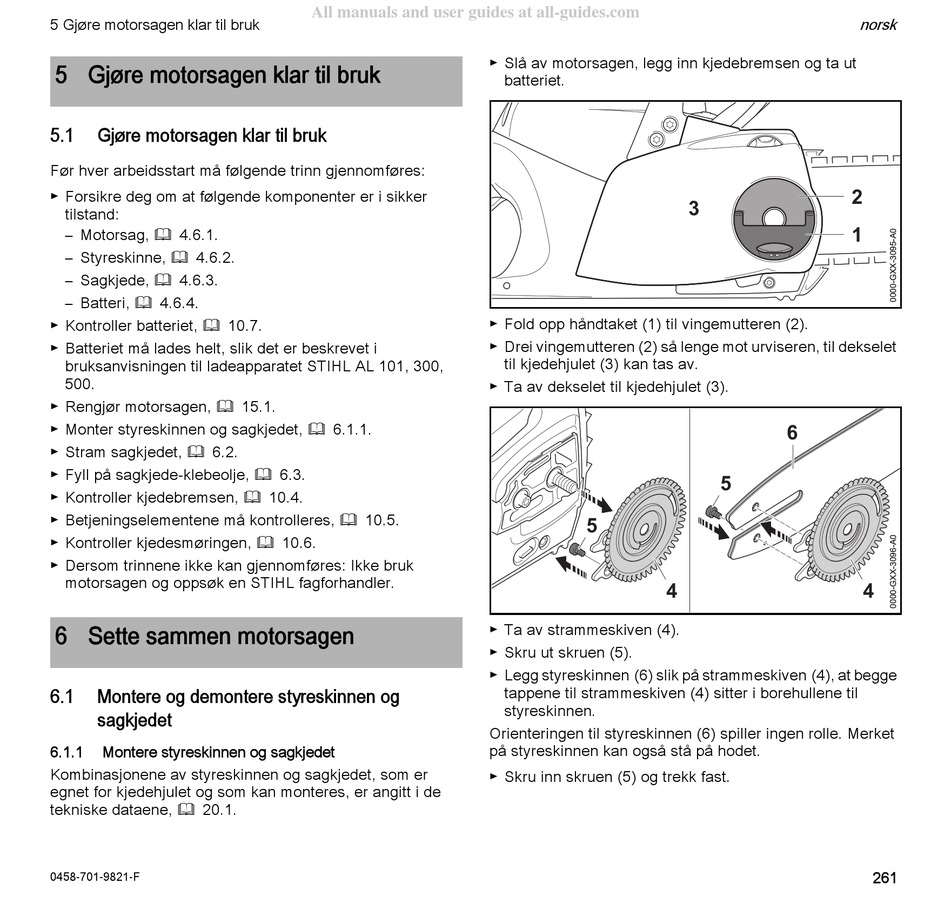

Stihl MSA 160 C Gebrauchsanleitung Seite 263

5 Gjøre motorsagen klar til bruk
5 Gjøre motorsagen klar til bruk
5.1 Gjøre motorsagen klar til bruk
Før hver arbeidsstart må følgende trinn gjennomføres:
► Forsikre deg om at følgende komponenter er i sikker
tilstand:
– Motorsag, @ 4.6.1.
– Styreskinne, @ 4.6.2.
– Sagkjede, @ 4.6.3.
– Batteri, @ 4.6.4.
► Kontroller batteriet, @ 10.7.
► Batteriet må lades helt, slik det er beskrevet i
bruksanvisningen til ladeapparatet STIHL AL 101, 300,
500.
► Rengjør motorsagen, @ 15.1.
► Monter styreskinnen og sagkjedet, @ 6.1.1.
► Stram sagkjedet, @ 6.2.
► Fyll på sagkjede-klebeolje, @ 6.3.
► Kontroller kjedebremsen, @ 10.4.
► Betjeningselementene må kontrolleres, @ 10.5.
► Kontroller kjedesmøringen, @ 10.6.
► Dersom trinnene ikke kan gjennomføres: Ikke bruk
motorsagen og oppsøk en STIHL fagforhandler.
6 Sette sammen motorsagen
6.1 Montere og demontere styreskinnen og
sagkjedet
6.1.1 Montere styreskinnen og sagkjedet
Kombinasjonene av styreskinnen og sagkjedet, som er
egnet for kjedehjulet og som kan monteres, er angitt i de
tekniske dataene, @ 20.1.
0458-701-9821-F
All manuals and user guides at all-guides.com
► Slå av motorsagen, legg inn kjedebremsen og ta ut
► Fold opp håndtaket (1) til vingemutteren (2).
► Drei vingemutteren (2) så lenge mot urviseren, til dekselet
► Ta av dekselet til kjedehjulet (3).
► Ta av strammeskiven (4).
► Skru ut skruen (5).
► Legg styreskinnen (6) slik på strammeskiven (4), at begge
Orienteringen til styreskinnen (6) spiller ingen rolle. Merket
på styreskinnen kan også stå på hodet.
► Skru inn skruen (5) og trekk fast.
batteriet.
til kjedehjulet (3) kan tas av.
5
4
tappene til strammeskiven (4) sitter i borehullene til
styreskinnen.
norsk
2
3
1
6
5
4
261
